11齿莫比乌斯环齿轮传动结构设计

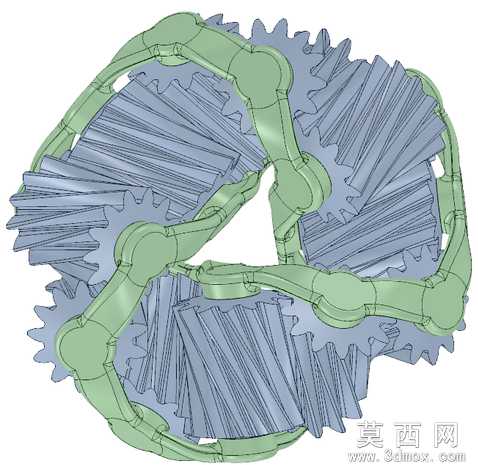

本模型为融合拓扑创意与机械传动逻辑的11齿莫比乌斯环齿轮结构，建模阶段依托SpaceClaim软件完成全流程设计，首先通过参数化草绘定义单个锥齿轮的齿廓曲线、模数、齿顶高系数等核心参数，生成标准11齿锥齿轮单体后，依托莫比乌斯环单侧曲面连续的拓扑特性，将齿轮单体沿扭转180度的环形路径进行环形阵列，通过软件的布尔运算、曲面缝合功能完成环体框架与齿轮组的一体化拼接，过程中反复校验相邻齿轮的齿侧间隙、啮合接触点位置，避免传动过程中出现卡滞、干涉问题。参数设计层面，模型严格匹配锥齿轮啮合的压力角、重合度标准，环体扭转角度精准控制为180度，保证环形路径上的所有齿轮可形成连续闭合的传动链路，每个齿轮的安装位与环体支撑结构做了一体化加强处理，适配后续3D打印的壁厚要求。渲染材质方面，模型对齿轮主体赋予哑光金属灰材质模拟钢制传动件质感，对莫比乌斯环支撑框架赋予半透明淡绿色工程塑料材质，既清晰区分两类结构部件，也可直观展示内部齿轮的啮合排布状态，渲染过程中添加柔和环境光突出齿廓细节与环体的曲面扭转特征。结构原理上，该结构突破传统平面齿轮传动的局限，依托莫比乌斯环的单侧曲面特性实现环形空间内的连续转向传动，动力从环上任意一个齿轮输入后，可沿环体路径依次传递给所有啮合齿轮，形成无断点的闭合传动链路，同时因莫比乌斯环的拓扑特性，传动过程中齿轮的受力可沿环体均匀分散，降低单点负载。软件兼容层面，模型提供SpaceClaim2008、SpaceClaim2011等多版本源文件，同时附带通用STL格式文件，可直接导入SolidWorks、UG、ProE等主流三维机械设计软件进行参数编辑、结构优化，也可直接切片导入各类FDM、光固化3D打印设备进行实物制作。研发教学应用层面，该模型既可以作为拓扑机械结构的创意研发参考，为非平面传动、空间闭环传动机构的设计提供思路，也可作为机械原理教学的演示教具，帮助学习者直观理解齿轮啮合原理、空间拓扑结构特性与3D打印结构设计要点，也适合作为创意机械展品展示机械结构与数学拓扑结合的独特魅力，目前模型已完成结构干涉校验，可直接用于后续的结构优化与实物试制。
