台式型材切割加工工装设备结构设计

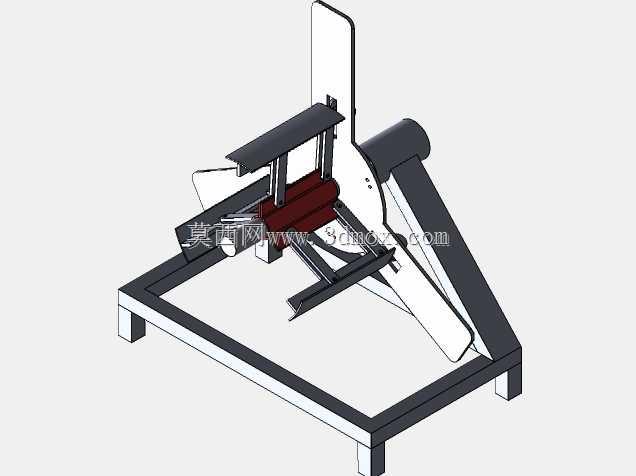

这款台式切割工装主要面向小型五金加工、门店型材裁切、现场装修施工作业等场景，可完成方管、角铁、小型实木条、薄铝型材等常见型材的定长切断作业，适配小批量多规格的裁切需求，相比手持切割设备能更好保障裁切端面的垂直度，降低作业过程中的物料偏移风险。设备整体采用框架式方管焊接底座作为承载主体，底座四条支脚预留了安装固定孔位，可直接通过膨胀螺栓固定在水泥作业台面，也可搭配减震脚垫放置在普通工作台面使用，整体安装边界占地宽度约八百毫米，纵深约六百毫米，作业时操作人员站在设备正面即可完成上料、定位、裁切全流程操作，不需要额外预留过大的操作空间。设备的切割执行模组采用摆臂式铰接结构，铰接支点设置在底座后侧的立式支撑座上，摆臂可绕支点做上下圆弧摆动，非作业状态下切割模组被支撑结构抬升至最高位，留出足够的上下料空间，作业时下压摆臂即可带动切割部件完成进给裁切，摆臂侧方设置有复位支撑结构，松开操作手柄后切割模组可自动抬升复位，避免切割部件长时间接触工作台面造成误碰损伤。设备的物料定位区域设置在底座台面的中部，搭配可调节的侧向定位挡块，可根据待切割型材的宽度调整夹持范围，定位挡块上预留了锁紧孔位，调整到对应尺寸后可通过紧固件锁死，保障同批次型材裁切尺寸的一致性，切割工位下方设置有落料缺口，裁切产生的边角料可直接从缺口落入下方的废料收集容器，减少台面上的废料堆积。设计过程中重点优化了操作力臂的比例，将操作手柄设置在摆臂的最外端，操作人员施加较小的下压力即可带动切割部件完成进给，降低长时间作业的操作疲劳度，同时在切割模组的外侧设置了半包围式的防护挡板，可阻挡裁切过程中飞溅的碎屑，提升作业过程的安全性。设备的动力安装位预留了通用的安装接口，可适配不同规格的常规切割动力头，不需要对主体结构做额外改造即可完成动力部件的换装，整体结构没有复杂的异形曲面构件，大部分零部件都可通过常规的方管切割、钻孔、焊接工艺完成加工制作，后期维护更换易损件也十分便捷，适合小型加工场景自行制作或小批量投产使用。
