渐进式多工位级进冲压模具结构

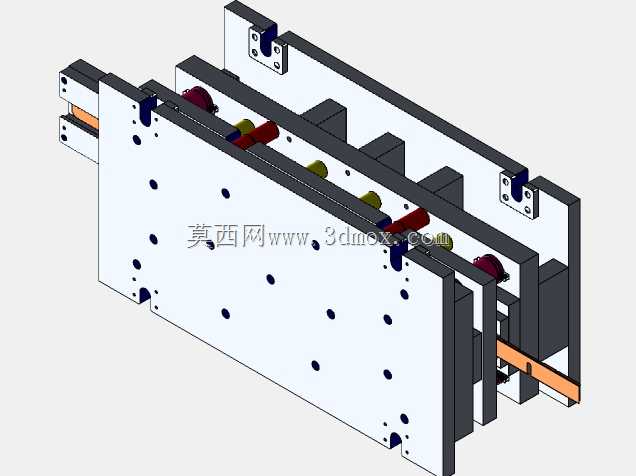

该套渐进式级进模是面向五金零部件批量冲压生产的核心工装设备，主要应用于电子接插件、小型家电五金件、汽车精密冲压配件等需要连续多工序成型的生产场景，适配常规机械式高速冲床与伺服冲床的安装接口，可在单次冲床行程联动下完成多工位同步作业，大幅提升薄金属带料的加工效率与成型精度。整套模具采用上下模座平行堆叠的板层式结构设计，以高刚性模座板作为承载基体，所有成型工位沿带料送进方向直线排布，带料从模具一端的导料槽送入后，可依次完成冲裁、折弯、成型、切边等多道工序，最终在末端工位完成成品与料带的分离，全程无需人工周转工件，有效避免多次装夹带来的定位误差。设计阶段针对连续冲压的工况做了刚性强化，模座表面均匀布置的紧固孔位可实现各层模板的精准锁合，保证长时间高速冲压下模板不会出现错位偏移；内置的弹性复位组件搭配导向定位结构，可保证每一次冲头下行与回程的动作精度，工位间的步距定位精度可控制在微米级，有效保障批量产品的尺寸一致性。模具的安装边界适配常规冲床的工作台装夹尺寸，上下模座的安装孔位符合通用装夹标准，无需额外改造设备即可完成上机安装；侧面设置的导向块与限位结构可在合模过程中提供精准导向，避免偏载导致的模具损伤，内部的成型镶块采用模块化设计，易损部位可单独更换，大幅降低后期维护成本。整套结构在设计时充分考虑了带料送进的流畅性，导料板的间隙适配不同厚度的金属带料，可根据加工需求调整送料步距，适配0.1-2mm厚度的冷轧钢、不锈钢、铜合金等常用冲压材料，单套模具的日产能可达数万件，能够满足大批量订单的交付需求，同时连续作业的模式也大幅降低了人工操作的劳动强度，减少生产过程中的安全隐患。
