立式砂带磨削动力头结构设计

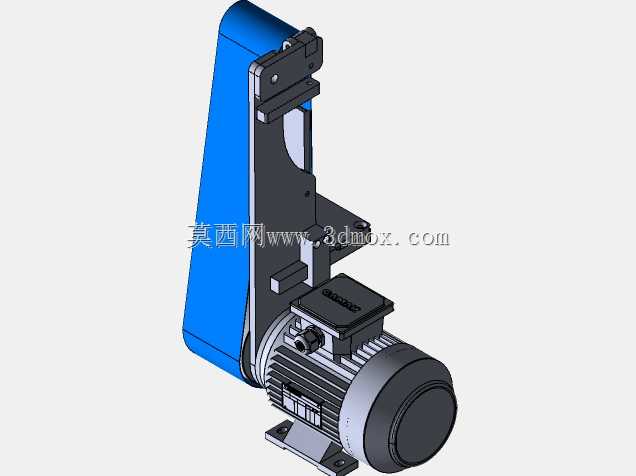

这款立式砂带磨削动力头是面向金属加工后处理工序设计的集成式打磨执行单元，主要应用于五金零件去毛刺、铸件飞边打磨、焊接焊缝整平、金属表面拉丝抛光等生产场景，可单独作为台式打磨设备使用，也可集成到自动化生产线、机器人打磨工作站中作为末端执行磨削单元，适配小型五金加工厂、汽配零件加工车间、五金卫浴生产厂等多类生产场景的打磨需求。设备采用驱动电机与砂带张紧支架一体化集成的结构设计，整体为立式布局，驱动端采用标准卧式工业电机作为动力源，电机输出轴直接驱动主动接触轮，省去了中间传动的皮带、齿轮减速结构，大幅降低了传动损耗与运行故障概率，动力传递效率更高，运行时的振动更小，能保障磨削过程的稳定性，避免磨削纹路不均的问题。上部的立式支架为砂带的张紧与导向提供支撑，支架背部设计有可调节的张紧机构，可快速调整砂带张紧度，适配不同厚度、不同粒度的环形砂带更换需求，支架顶端设置有调偏结构，可在砂带运行出现偏移时快速微调导向轮角度，避免砂带跑偏脱落，延长砂带使用寿命。支架侧面预留有标准化的安装定位面与安装孔位，可直接通过螺栓固定在设备机架、机器人法兰或者专用工作台上，安装边界清晰，不需要额外设计复杂的转接工装，电机底部也设置有独立的安装脚座，可实现双点位固定，大幅提升设备高速运行时的结构刚性，避免长时间磨削产生的结构共振。接触轮采用橡胶包覆材质，具备一定的弹性缓冲能力，在打磨异形曲面、不规则零件轮廓时能更好地贴合工件表面，避免刚性接触导致的工件过磨、表面凹陷问题，同时能有效吸收磨削过程中的冲击载荷，保护电机轴承不受额外冲击力影响。设备整体结构紧凑，立式布局占用的横向安装空间更小，在狭小的工位空间内也能完成布置，砂带工作面朝向外侧，操作人员上下工件或者机器人取放件时都有充足的操作空间，不会与设备主体产生干涉。设计过程中充分考虑了日常维护的便捷性，张紧机构的调节螺栓、调偏旋钮都设置在易操作的外侧位置，更换砂带时不需要拆解设备主体结构，松开张紧机构即可快速完成砂带更换，大幅缩短设备维护停机时间。电机外壳采用散热筋结构设计，长时间连续磨削作业时也能有效散出运行热量，避免电机过热烧毁，适配工业场景下长时间连续作业的使用需求。
