XXL加长型U型砂光打磨工装夹具

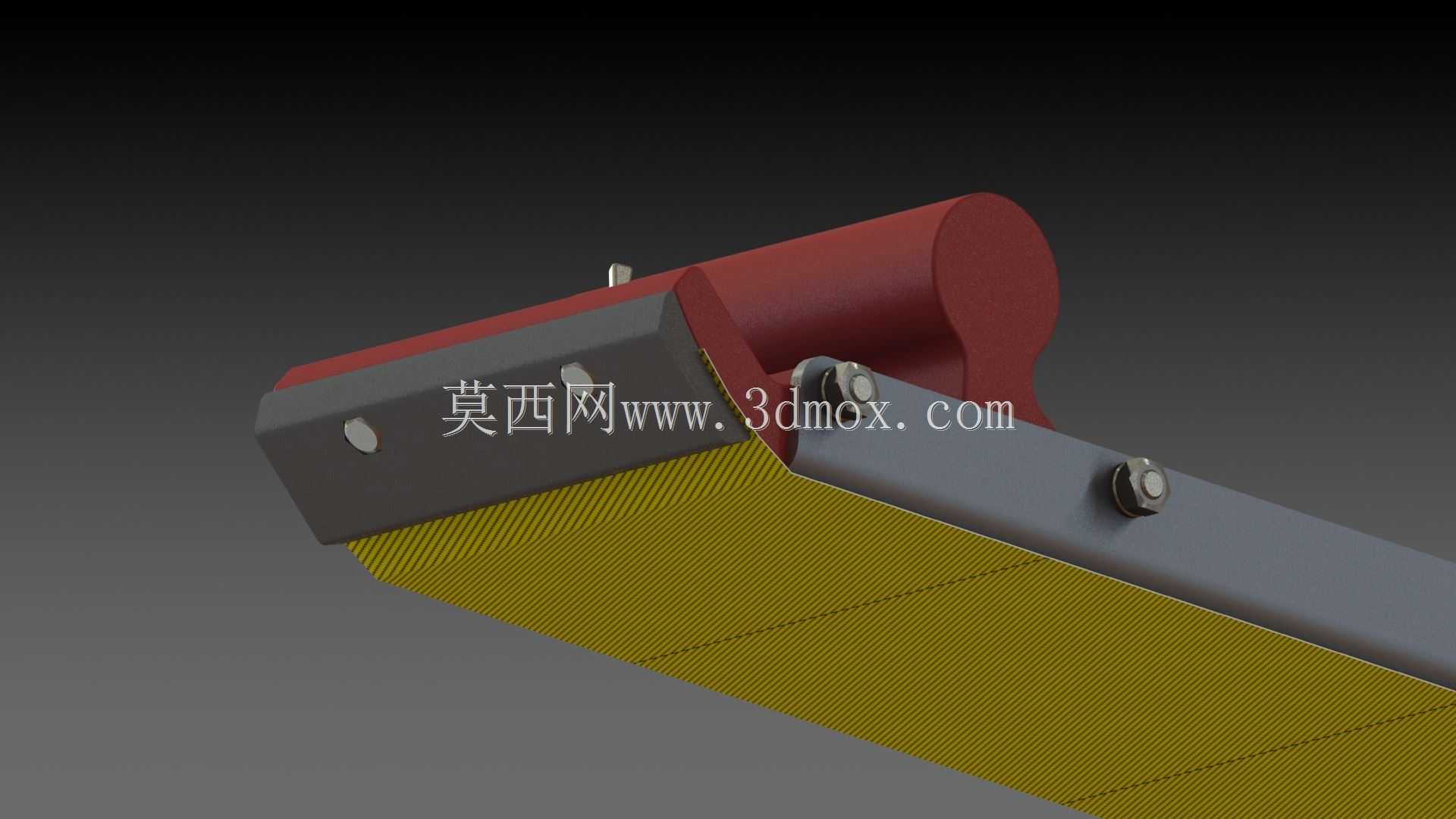

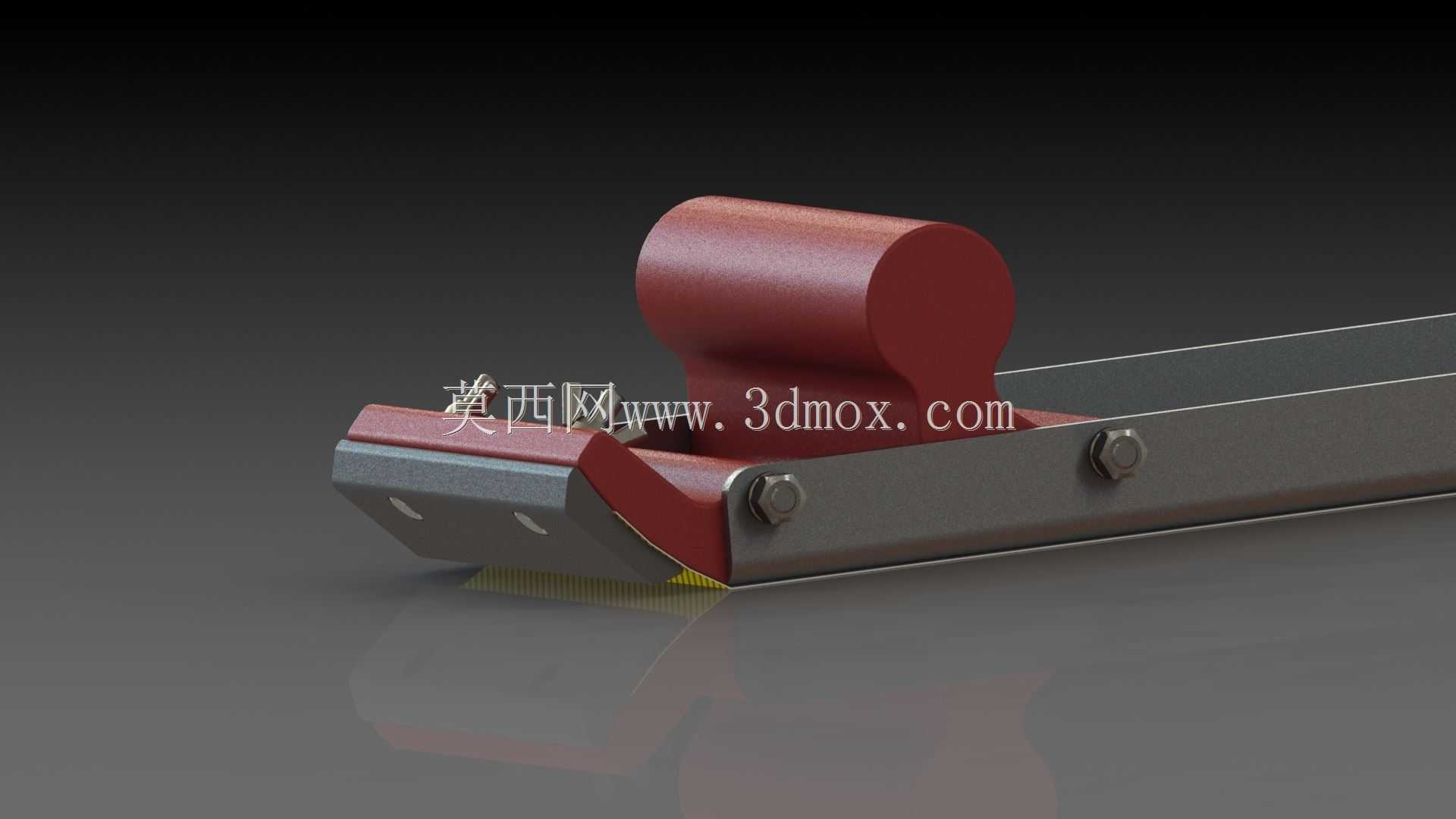

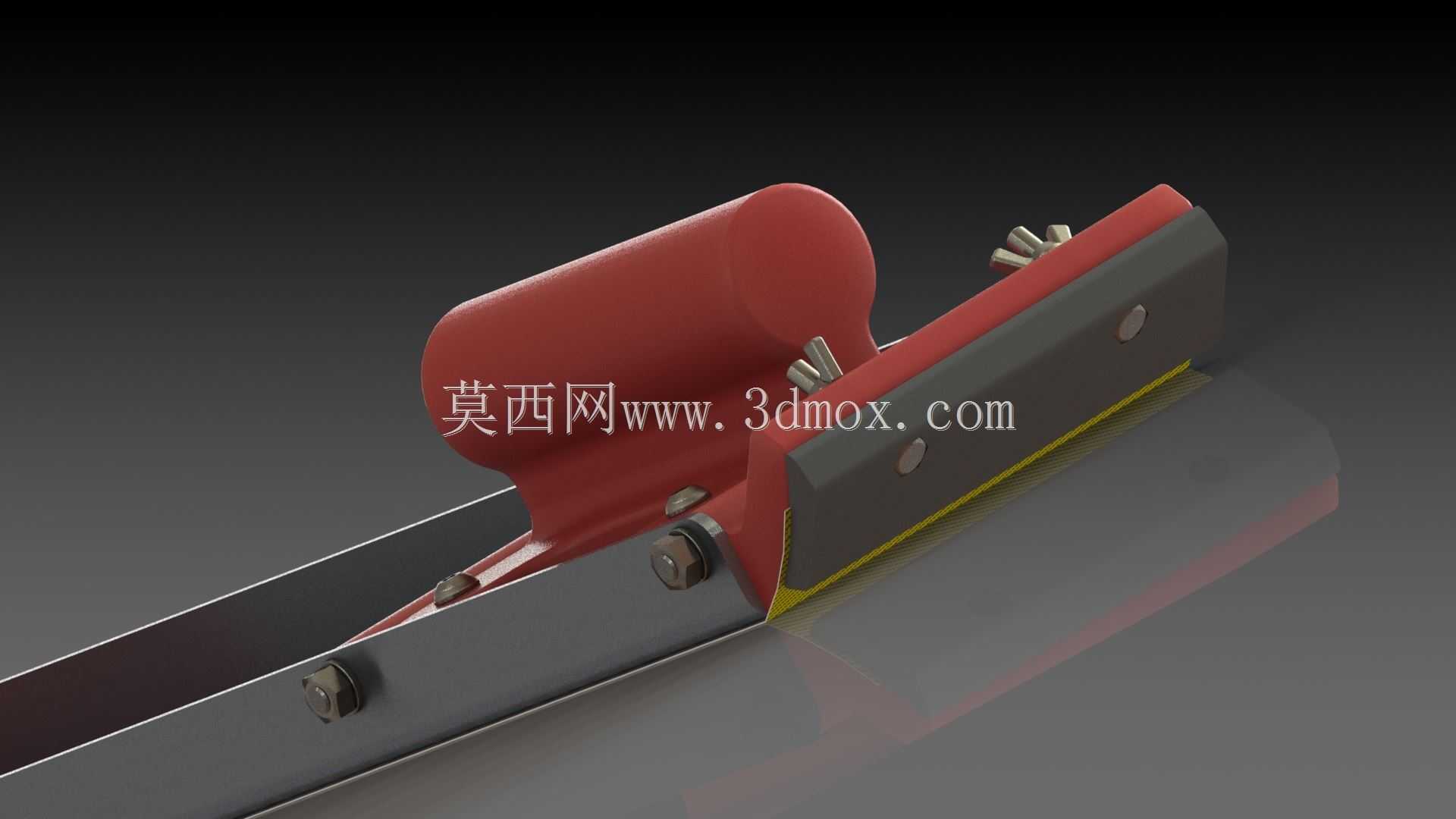

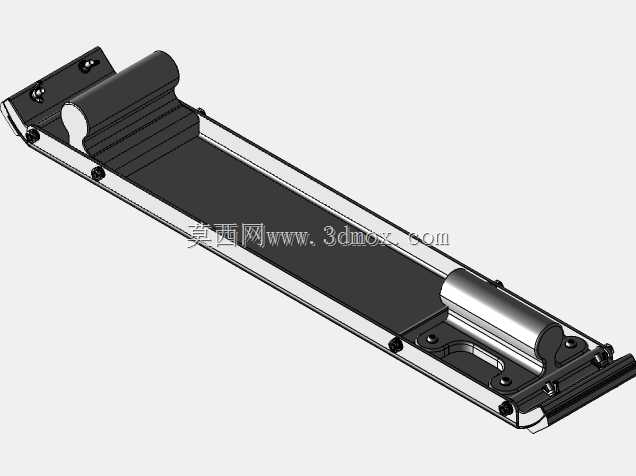

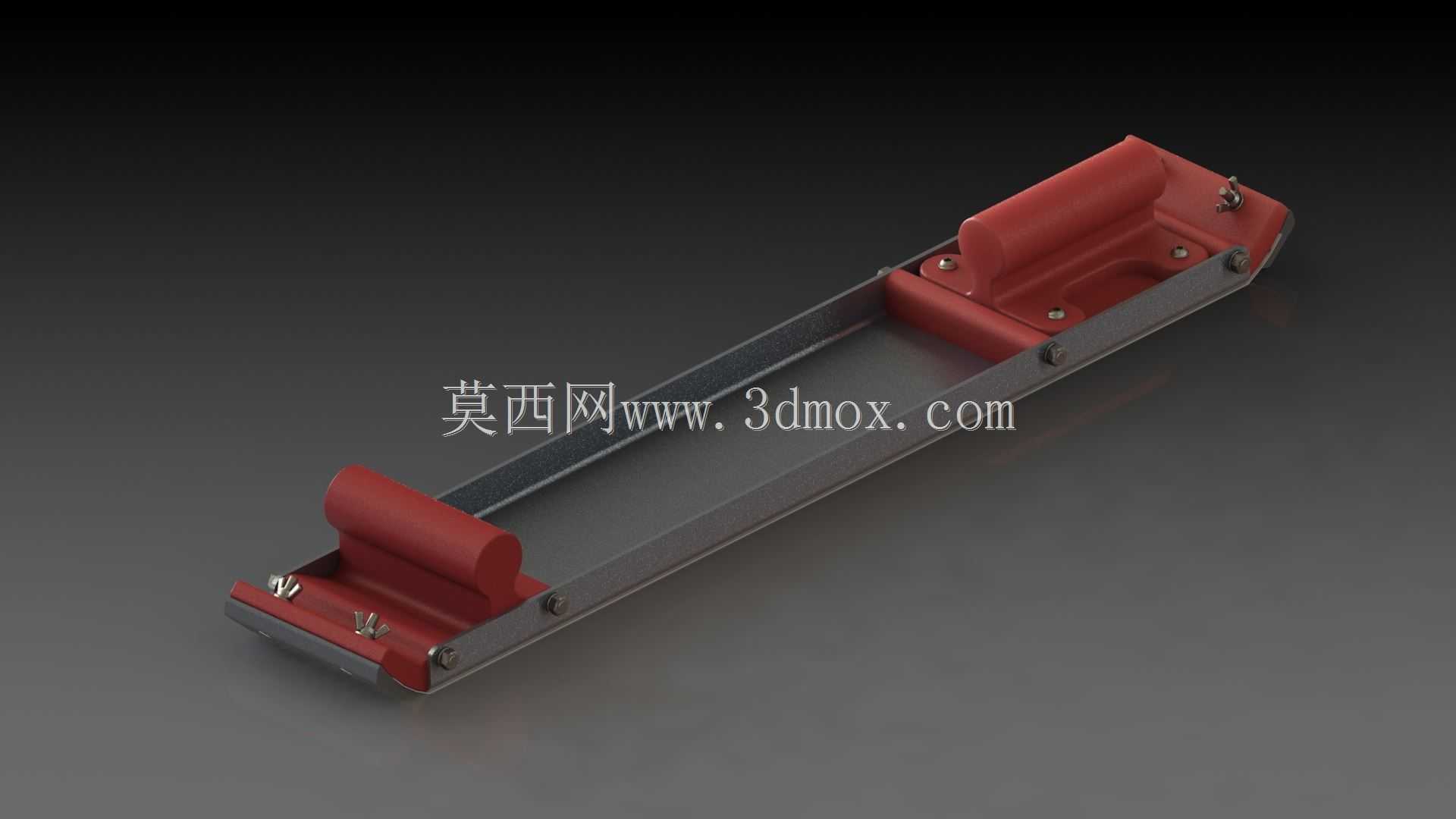

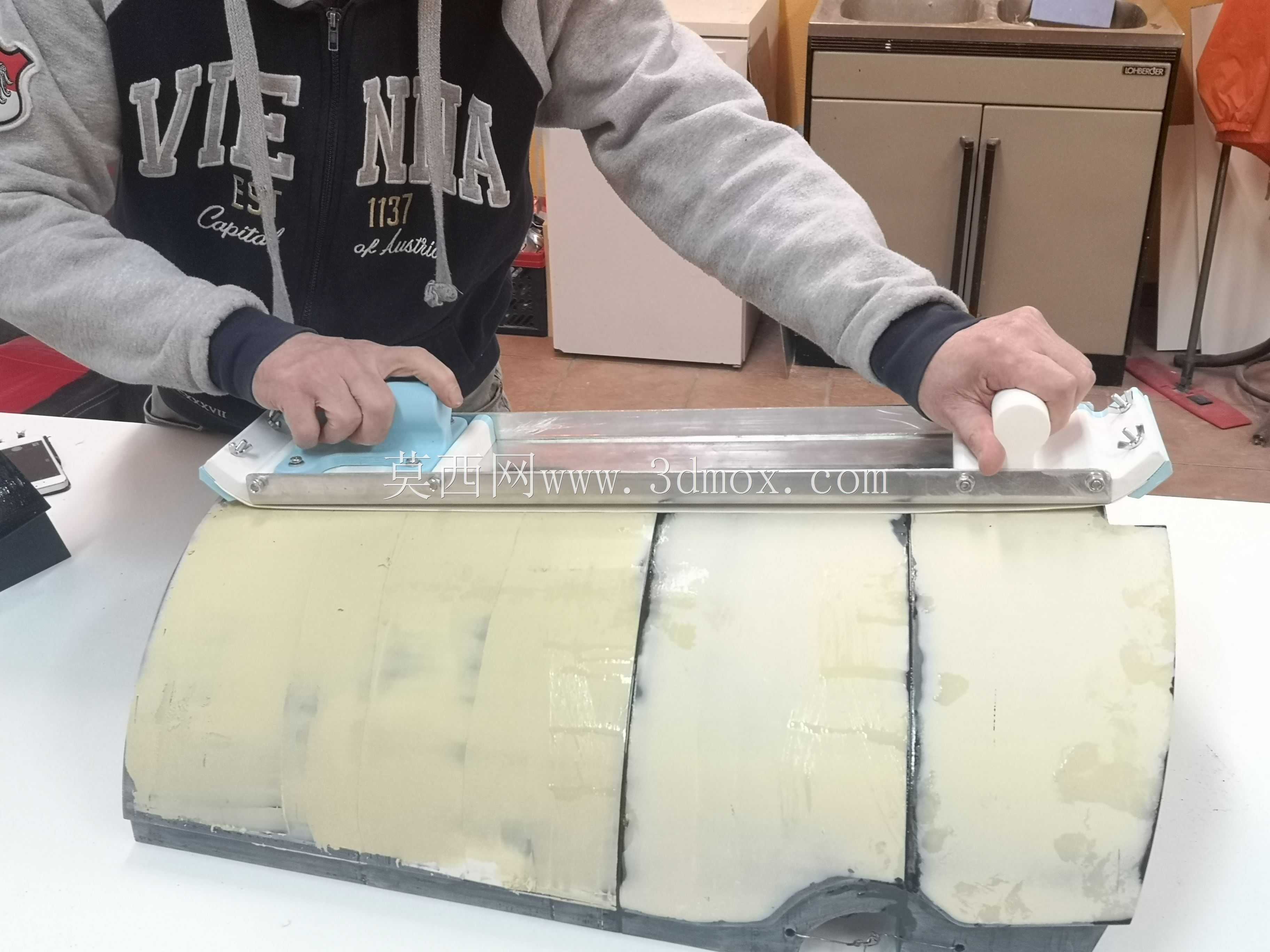

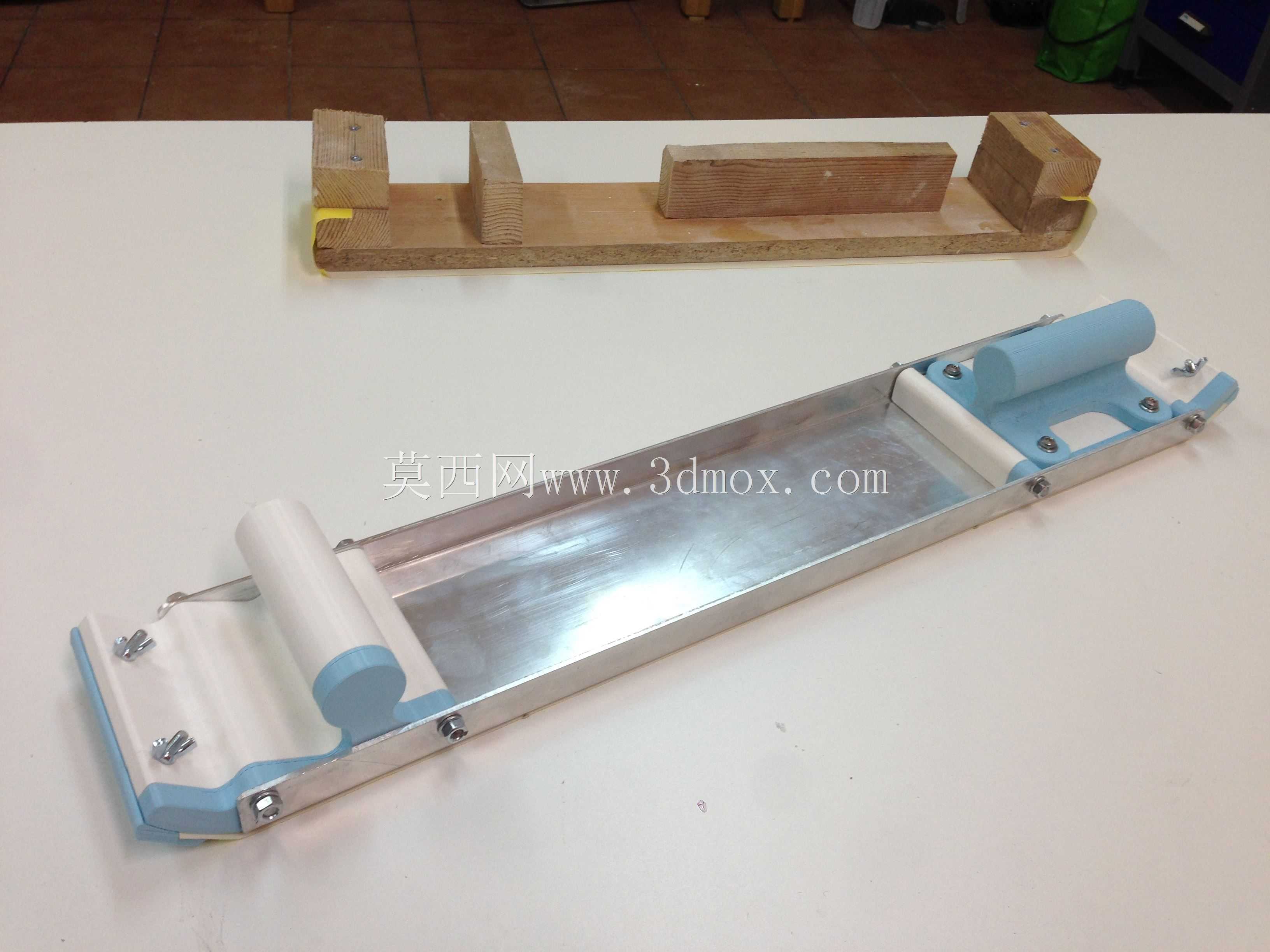

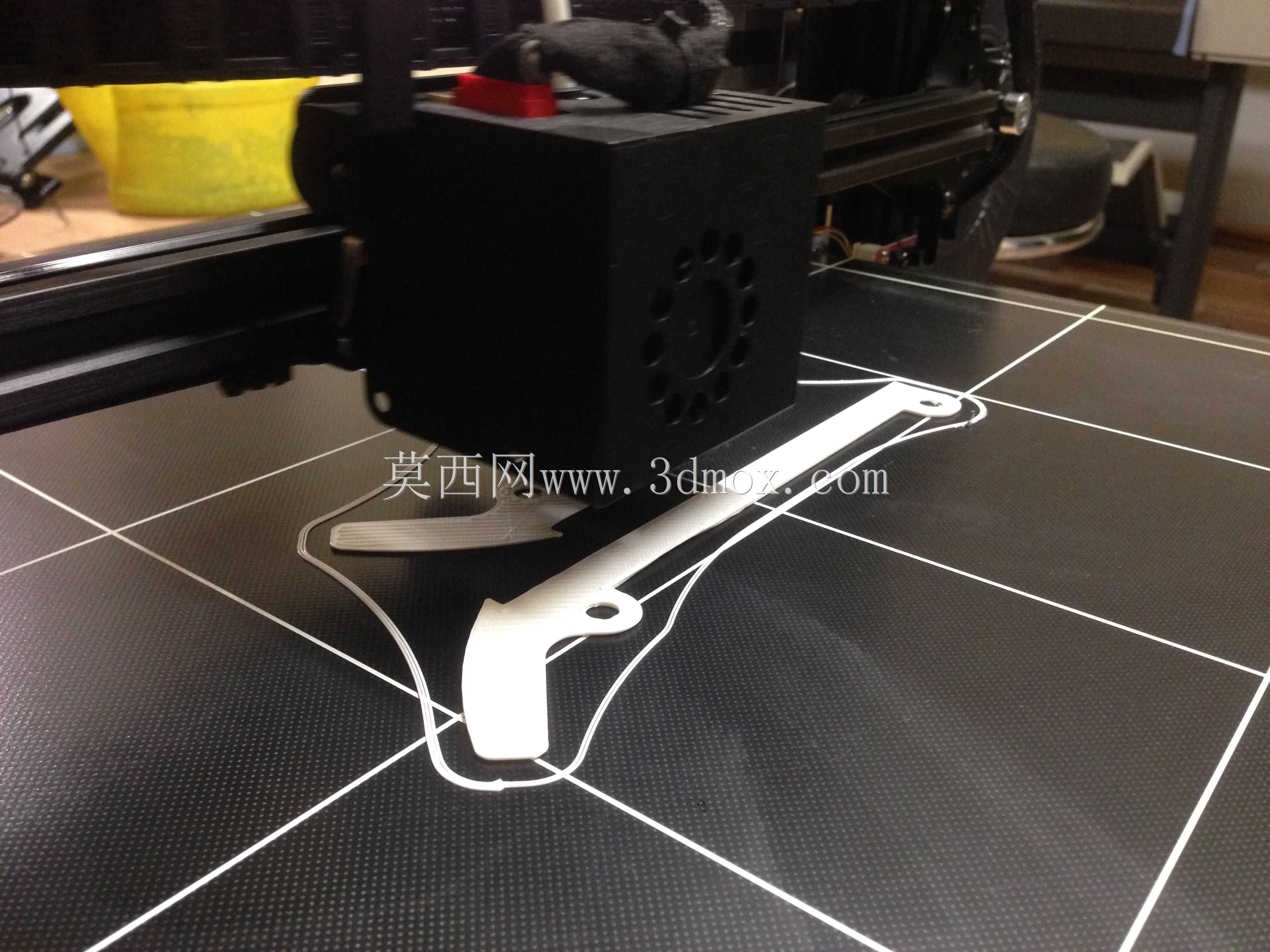

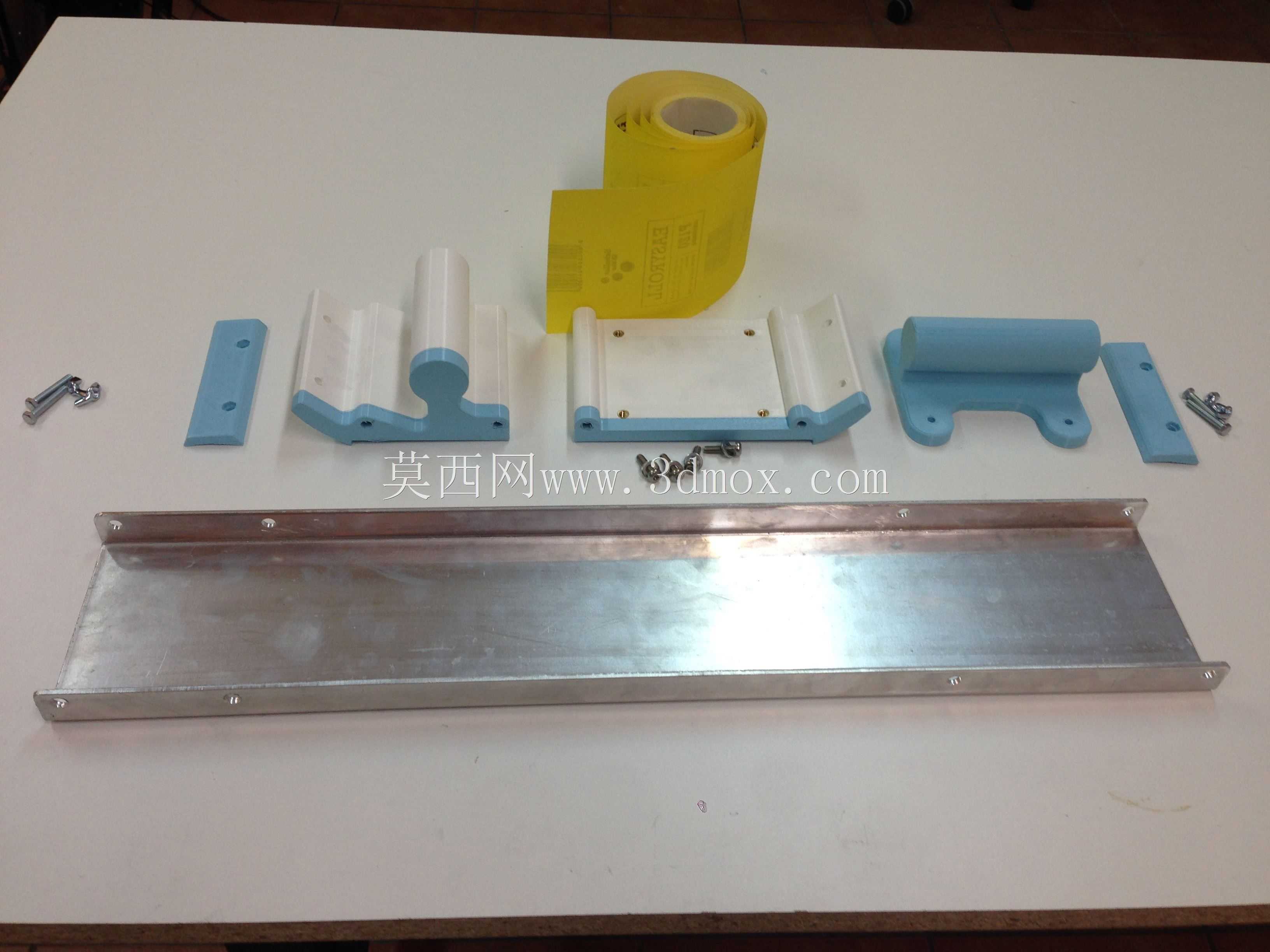

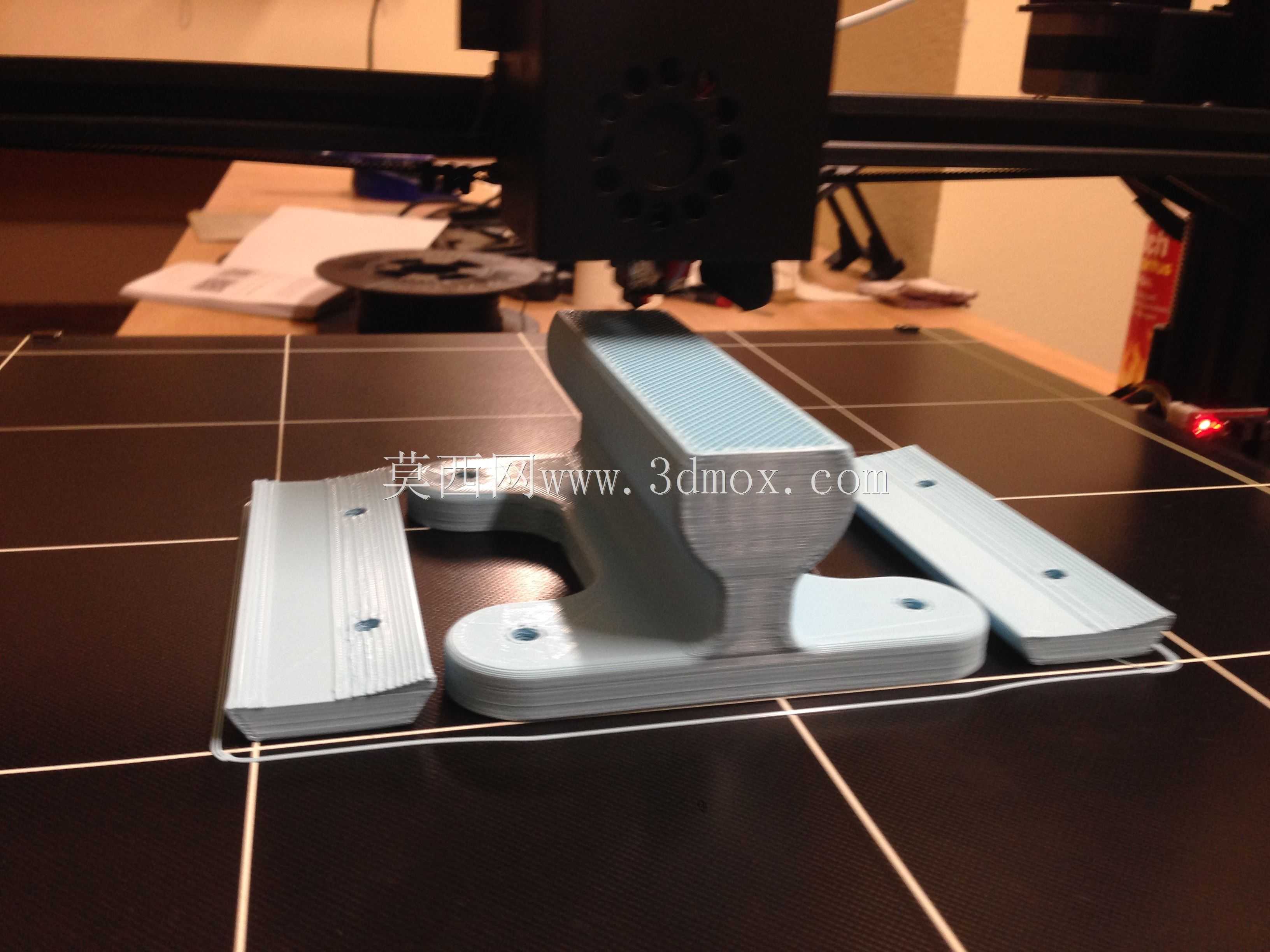

这款加长型U型砂光工装，主要面向大尺寸拼接构件的平面、过渡面砂光打磨作业场景，在手工打磨、小批量构件后处理工序中有着极高的实用价值，尤其适配多段拼接的大型构件粘接后的平整度修整需求，能够解决常规小型打磨块作业行程短、施压不均、曲面过渡难打磨的痛点。在实际生产作业中，大型拼接构件粘接后往往存在接缝凸起、粘接余料残留、拼接段高低差等问题，常规小型打磨工具单次接触面积小，来回打磨很容易出现局部凹陷、平面度超差的问题，而这款加长砂光块依托600mm的有效作业长度，单次走刀即可覆盖更长的打磨区间，能够更好地保证大尺寸平面的整体平整度，减少反复找平的工作量。工装主体采用两侧弯折3mm的铝合金板材作为承载基底，铝合金材质兼顾了结构刚性与轻量化需求，3mm的弯折边既提升了长条形主体的抗扭抗弯性能，避免长尺寸结构在施压打磨时出现中部下凹、两端翘起的变形问题，又不会过度增加工装整体重量，长时间手持作业也不易产生疲劳。工装两端设置有带弧度的红色软垫夹持结构，一方面可以快速卡装不同厚度的砂光耗材，无需复杂的锁紧结构即可实现砂纸、砂布的快速张紧固定，更换耗材时操作便捷，能够有效减少工序间的辅助时间；另一方面软垫结构能够缓冲手部施压的冲击力，让打磨压力更均匀地传递到整个砂光工作面，避免局部压力过大造成的打磨过深问题。两端的夹持座通过紧固件与铝合金主体连接，结构稳定可靠，长期使用出现磨损后也可单独更换夹持部件，延长整套工装的使用寿命。从安装边界来看，这款砂光块整体宽度控制在115mm，属于窄长型结构，既可以应对大平面的快速粗磨、精磨作业，也能够伸入部分窄腔、长槽结构的内部进行表面修整，适配的作业场景更加多元。在设计思路上，这款工装没有采用复杂的调节结构，而是以实用可靠为核心，整体结构简单易加工，无论是小批量机加工制作还是采用增材制造方式制作配套部件都十分便捷，1.75PLA线材即可打印适配的夹持垫块部件，填充率设置在15%即可满足使用强度需求，制作成本低、周期短，非常适合现场作业人员根据实际打磨需求快速制作适配的工装。作业时操作人员只需双手握持两端的软垫位置，将张紧好砂纸的工作面贴合在待打磨表面，沿构件长度方向匀速往复推动即可完成打磨作业，相比手持砂纸直接打磨，不仅打磨效率提升数倍，还能更好地控制打磨精度，保证构件表面的平面度与过渡顺滑度，在3D打印构件后处理、金属板材焊缝打磨、木质构件表面砂光、复合材料构件修整等多个作业场景都能发挥作用。
