40×40规格工业铝挤压型材结构设计

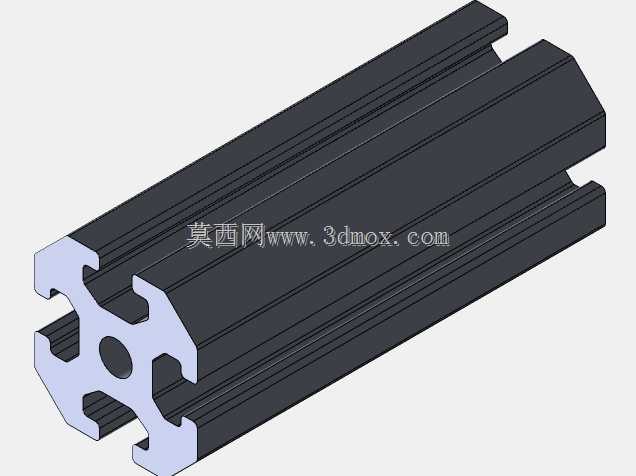

这款40×40规格的铝挤压型材，是工业装配领域应用极为广泛的基础结构构件，在自动化生产线机架搭建、设备防护围栏组装、检测工作台框架搭设、物料周转货架制作等场景中都承担着核心支撑作用，能够适配轻工制造、电子装配、食品包装、实验室设备搭建等多个领域的结构搭建需求，凭借铝合金材质自重轻、强度足、耐腐蚀的特性，相比传统钢制焊接框架，既能够降低整体结构的自重负载，也能避免焊接变形带来的装配精度问题，同时铝合金表面自然形成的氧化层可以在常规车间环境下长期使用不生锈，减少后期维护成本。从功能特性来看，这款型材采用了四向开槽的截面设计，型材四个侧面均预留了标准T型槽道，槽道尺寸适配行业通用的T型螺栓、滑块螺母等紧固件，在装配过程中不需要对型材进行焊接、打孔等二次加工，只需要将配套紧固件卡入槽道，就可以灵活调整连接件的安装位置，既可以实现型材之间的直角拼接、斜角拼接，也可以随时在框架任意位置加装安装板、导轨、传感器支架、走线槽等附属配件，大幅提升框架搭建的灵活度，也方便后期对设备框架进行改造调整。在设计思路上，这款型材的截面做了针对性的力学优化，型材中心位置设置了带中心孔的十字加强筋结构，四个角位做了对称的镂空减重设计，在保证截面抗弯、抗扭强度满足常规工业框架负载要求的前提下，尽可能去除冗余材料降低型材自重与材料成本；中心预留的通孔既可以作为穿线通道容纳设备的控制线缆、气路管路，让框架走线更加整洁美观，也可以穿入圆棒加强芯，在有更高强度要求的重载场景下提升型材整体的承重能力。外形尺寸上这款型材截面为标准40mm×40mm正方形，长度方向可以根据实际搭建需求任意裁切，四个侧面的槽道位置完全对称，安装时不需要刻意区分型材朝向，降低装配时的识别成本；型材端部可以搭配专用的端盖进行封边，既能够提升框架的外观整洁度，也可以避免灰尘、杂物进入型材槽道内部，影响后期紧固件的滑动调整。在安装边界方面，这款型材的槽道深度、槽口宽度都遵循行业通用的欧标铝型材尺寸规范，能够和同系列的角码、螺栓、脚轮、蹄脚、连接板等配件完全兼容，拼接成框架后整体的安装公差可以控制在较小范围内，能够满足自动化设备安装对框架平面度、垂直度的精度要求，不管是搭建小型的桌面设备支架，还是大型的整线设备防护围栏，都可以通过不同长度的型材拼接组合实现，不需要额外开模定制，能够大幅缩短项目的搭建周期，降低结构搭建的综合成本。
