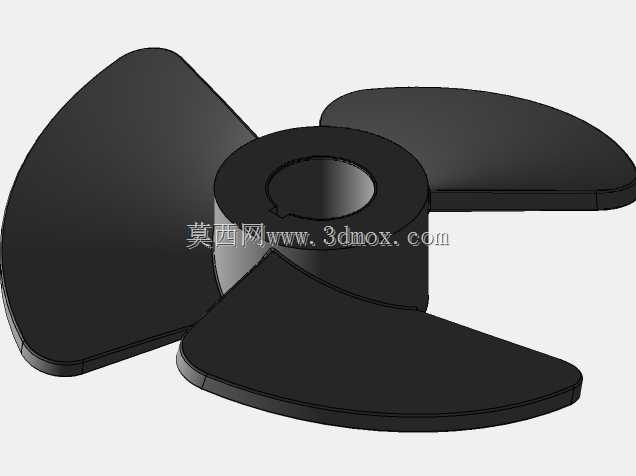

三叶片涡轮式风机叶轮结构设计

　　在工业通风、流体输送类设备的结构设计环节，叶轮作为核心做功部件，其曲面造型、安装匹配度直接决定整套设备的运行效率与运行稳定性。这款三叶片结构的叶轮，主要适配中低压工况下的轴流通风、流体增压场景，常见于厂房通风换气设备、小型冷却塔散热单元、工业设备配套冷却风道、小型水力涡轮动力单元等场景，承担着将旋转机械能转化为流体动能、驱动介质定向流动的核心功能。

　　从实际功能特性来看，三叶片的布局平衡了做功效率与运行噪音的矛盾，相比多叶片密排结构，该设计在相同转速下叶片间流道更宽敞，介质通过时的扰流损失更小，不容易在叶片尾缘形成紊流涡旋，运行过程中的气动噪音更低，同时单片叶片的结构强度冗余更高，能适应含少量粉尘、水汽的非洁净介质输送场景，不会因为流道狭窄出现杂质卡滞、积灰失衡的问题。叶片根部与中心轮毂采用一体化过渡衔接，没有额外的拼接装配缝隙，从根源上避免了高速旋转时连接位的应力集中问题，长期运行下不会出现叶片松动、焊缝开裂的失效风险。

　　设计过程中首先要明确安装边界的约束条件，该叶轮的整体外形尺寸控制在600mm级回转直径范围，轴向安装厚度为125mm，中心轮毂的轴向定位尺寸匹配常规的标准电机输出轴安装位，不需要额外定制转接法兰就能直接适配市面通用的Y系列同功率段电机轴，安装时只需要保证轮毂端面与电机轴的垂直度，锁紧轴向定位顶丝即可完成装配，不需要做复杂的动平衡二次调校——因为叶片曲面在建模阶段就做了等质量分布设计，三片叶片的质心相对于回转中心的偏心量控制在0.2mm以内，出厂状态下的动平衡精度就能满足G6.3级的通用旋转部件要求，适配1500rpm以内的常规工作转速。

　　叶片的曲面造型没有采用简单的等倾角平板设计，而是从根部到叶顶做了连续的扭角变化：靠近轮毂的根部段翼型安装角更大，能适配轮毂附近较低的线速度，保证根部区域不会出现流体脱流；沿着径向向外延伸到叶顶的过程中，翼型安装角逐步平滑减小，匹配叶顶位置更高的圆周线速度，让整个叶片展向上的流体做功量均匀分布，避免叶顶区域过载、根部区域做功不足的问题，提升整体的流体输送效率。叶片的前缘做了小圆角钝化处理，不会因为尖锐前缘在加工过程中出现磕碰缺口，同时也能降低介质中硬质颗粒冲刷前缘造成的磨损失效，叶片尾缘则做了渐薄处理，减少尾迹涡的产生，进一步降低运行噪音。

　　中心轮毂的内孔设计考虑了通用安装需求，孔壁预留了标准键槽的安装位置，同时轮毂的轴向长度足够保证与电机轴的配合接触面积，避免悬臂安装状态下的轴系跳动。轮毂外圆与叶片根部的过渡段采用大圆角顺滑衔接，既减少了流道内的局部阻力，也优化了该位置的应力分布，在高速旋转承受离心力与气动载荷的双重作用下，应力集中系数控制在1.3以内，结构安全系数满足2倍额定转速下的强度要求，不会出现根部断裂的失效问题。

　　在实际选型匹配时，需要注意该叶轮的旋转方向与叶片扭角的匹配关系，反向旋转时会出现做功效率骤降、气流反向的问题，安装前需要核对电机转向与叶片标识的方向一致性。同时该叶轮的工作温度范围适配常规的-20℃到80℃的介质环境，不适合输送高温烟气、强腐蚀性介质的场景，在对应工况下使用时需要更换叶片材质或者做表面防腐、耐温涂层处理。建模过程中所有曲面都做了G2连续顺滑处理，导入到仿真软件中做流体分析或者结构强度分析时，不需要额外修补几何破面，能直接划分高质量网格，缩短仿真前处理的时间成本，也可以直接导入CAM模块生成五轴加工的刀路，用于金属材质叶轮的铣削加工，或者用于模具分型制作注塑、铸造用的模具，适配不同材质、不同批量的生产需求。
