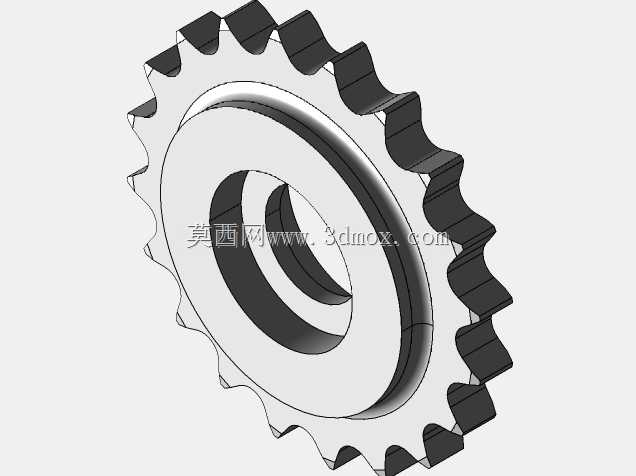

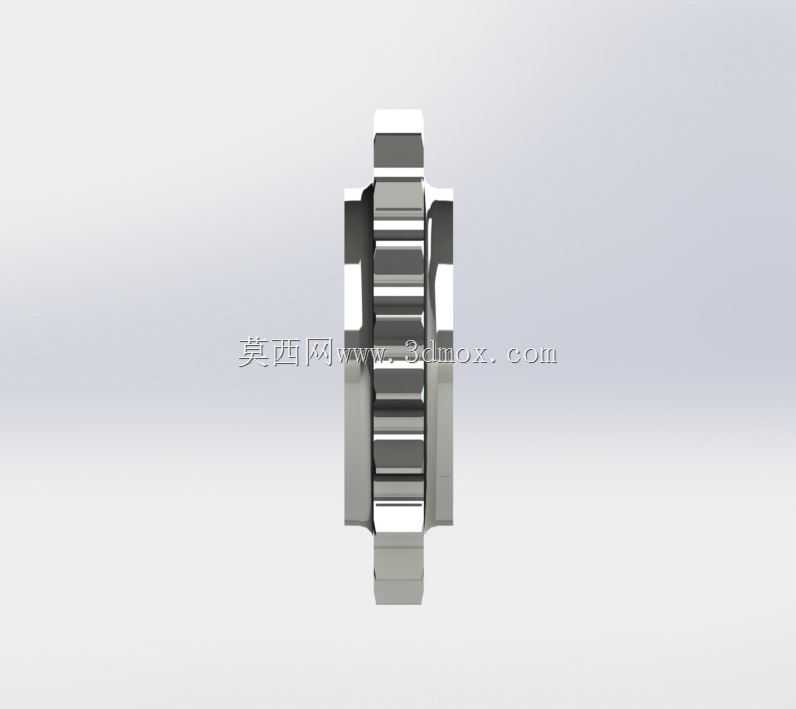

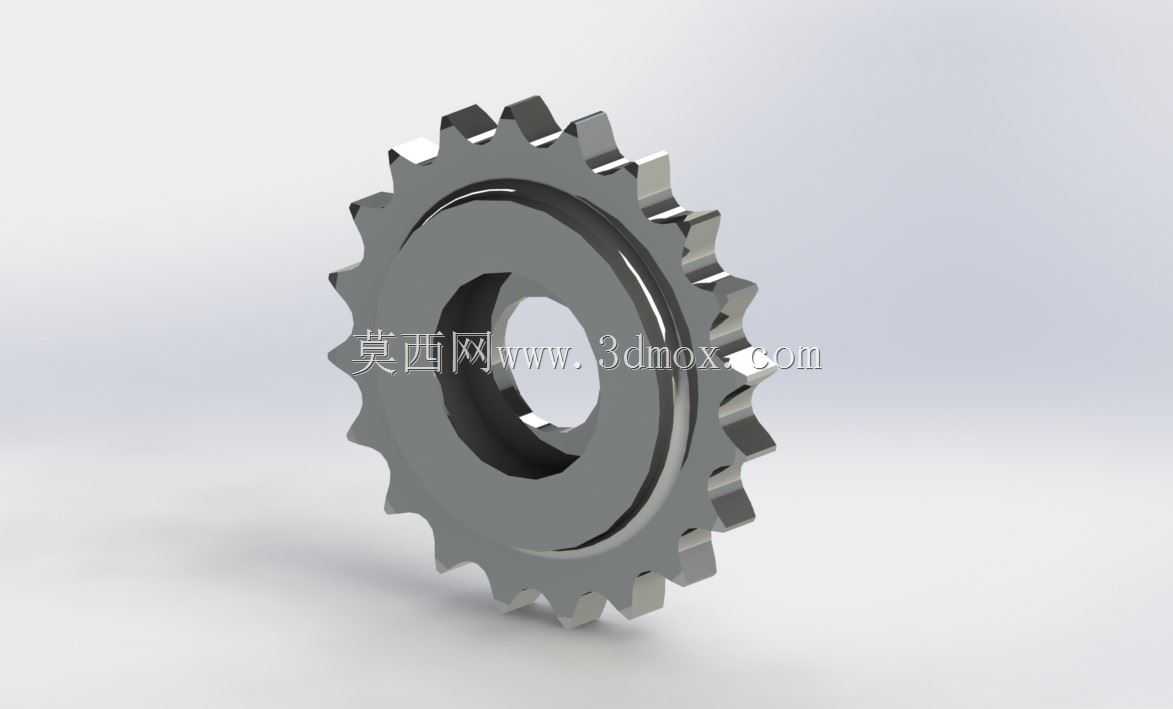

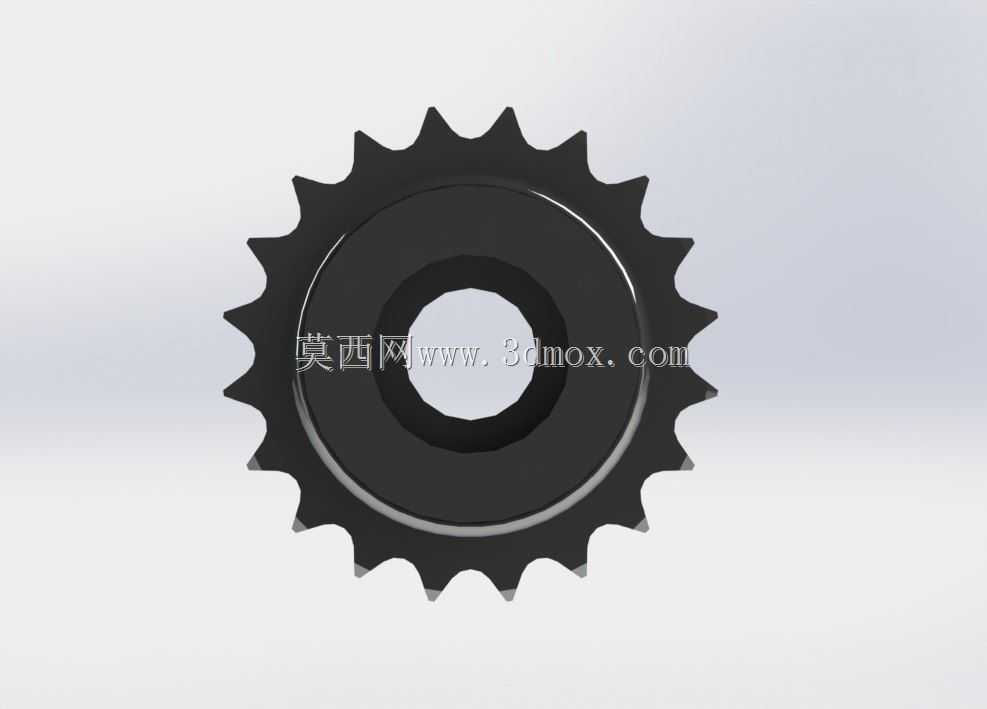

16B1规格20齿鲁尔曼链轮结构设计

这款链轮主要适配16B系列滚子链条，在各类链传动场景中承担动力传递的核心作用，常见于工业输送线、农业作业机械、轻工包装设备、物流分拣系统的传动链路中，能够在多粉尘、有一定润滑波动的工况下保持稳定的传动效率，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装同轴度的容错空间更大，适合长距离跨轴的动力传输场景。从实际用途来看，这款20齿链轮既可以作为主动轮连接电机输出轴，通过链条带动远端从动轴完成扭矩输出，也可以作为从动轮安装在输送辊筒、作业执行端的转轴上，承接链条传递的动力带动作业部件运转，在重载低速的传动场景中，20齿的齿数设计能够平衡传动平稳性与链轮本身的结构强度，既不会因为齿数过少导致链节啮入冲击过大、运行噪音偏高，也不会因为齿数过多导致链轮整体直径过大、占用过多安装空间、传动扭矩上限下降。在功能特性上，这款链轮采用单排齿结构，齿形经过精准修形，能够和16B链条的滚子顺畅啮合，每个齿的受力面都做了等强度设计，避免长期交变载荷下出现齿根断裂的问题，中心的安装孔适配常规的轴径配合公差，孔侧预留了键槽安装位，能够通过平键完成和转轴的周向固定，避免传动过程中链轮和转轴出现相对转动，链轮两侧的挡边结构能够限制链条的横向窜动，避免高速运转时链条脱链引发设备故障。设计过程中，首先根据匹配的链条规格确定了齿距、滚子直径、齿顶圆、齿根圆的核心参数，结合20齿的齿数要求完成齿形的渐开线轮廓绘制，保证每个齿的啮合角度一致，运转过程中链条的张紧度波动控制在合理范围内；中心安装孔的尺寸按照40毫米的配套轴径设计，键槽的尺寸符合通用传动件的配合标准，能够直接和同规格的转轴完成装配不需要额外二次加工；链轮整体的厚度按照单排16B链条的宽度预留了足够的支撑面，保证链条和齿面的接触面积充足，不会出现局部压强过大导致齿面过早磨损的问题。从安装边界来看，这款链轮的齿顶圆直径适配40毫米密耳的安装间距要求，整体厚度较薄，不会占用过多的轴向安装空间，安装时只需要保证转轴和链轮端面的垂直度在公差范围内，调整好链条的初始张紧度即可投入使用，日常维护只需要定期在齿面和链条铰接处加注润滑脂，就能有效延长链轮和配套链条的使用寿命，降低传动过程中的运行噪音和磨损速率。
