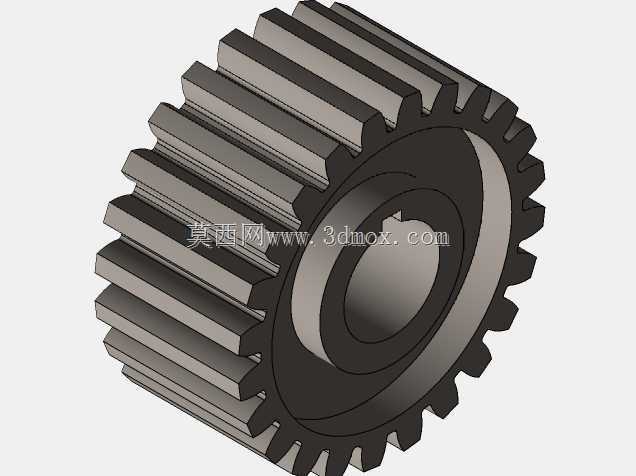

带键槽直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础传动零件，主要用于传递平行轴之间的旋转扭矩与运动，在各类需要定传动比动力传输的场景中承担核心作用，常见于通用机床的进给传动链路、轻工包装设备的动力分配单元、小型输送设备的驱动端、农用机械的传动箱以及各类非标自动化设备的传动模组中，可实现稳定的转速匹配与扭矩传递，保障设备运行过程中动力传输的精准性与可靠性。从功能特性来看，该齿轮采用标准渐开线齿形设计，轮齿沿圆柱轴向均匀分布，啮合过程中接触应力分布均匀，传动效率高，瞬时传动比恒定，不会出现打滑问题，能够精准传递预设的转速与扭矩；内孔处设计有标准平键键槽，可与配套传动轴通过平键实现周向固定，避免传动过程中齿轮与轴发生相对转动，保障扭矩传递的稳定性，同时键槽的尺寸与位置公差经过合理设计，既满足装配时的便捷性，又能保证长期交变载荷下的连接强度，减少键槽处的应力集中风险。在设计思路上，这款齿轮优先兼顾了传动平稳性与结构强度，轮齿的齿厚、齿高参数按照通用传动载荷需求匹配，齿顶与齿根均做了合理的圆角过渡，降低齿根处的应力集中系数，提升轮齿的抗弯曲疲劳强度，避免长期重载工况下出现断齿问题；轮毂部分的厚度与轮缘宽度经过匹配设计，既保证齿轮整体的结构刚性，避免传动过程中出现轮体变形，又合理控制了零件的整体重量，减少传动过程中的转动惯量，降低设备启动与变速阶段的动力损耗。从安装边界来看，该齿轮的轴向宽度、内孔直径、齿顶圆直径均适配常规同模数传动副的安装空间要求，安装时可通过轴肩实现轴向定位，无需额外设计复杂的限位结构，装配流程简便；啮合安装时只需保证配对齿轮的中心距符合设计公差，齿面啮合接触斑点沿齿高、齿长方向的占比满足通用传动要求，即可实现平稳运行，日常维护只需定期检查齿面磨损情况、补充润滑脂即可，适用于中低速、中等载荷的连续传动工况，能够在常规车间环境下长期稳定运行，适配绝大多数通用机械的传动改造与配套设计需求。
