16B2型15齿双列输送链轮结构设计

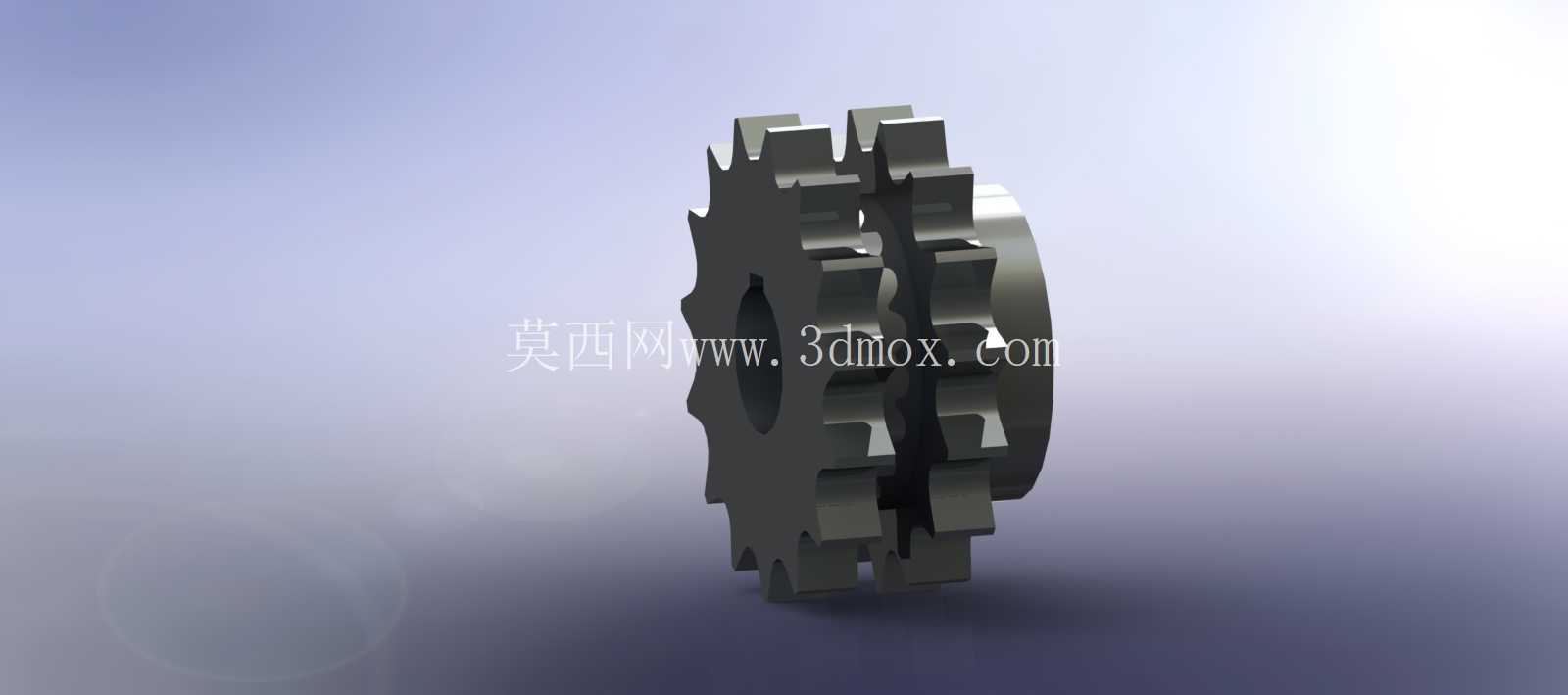

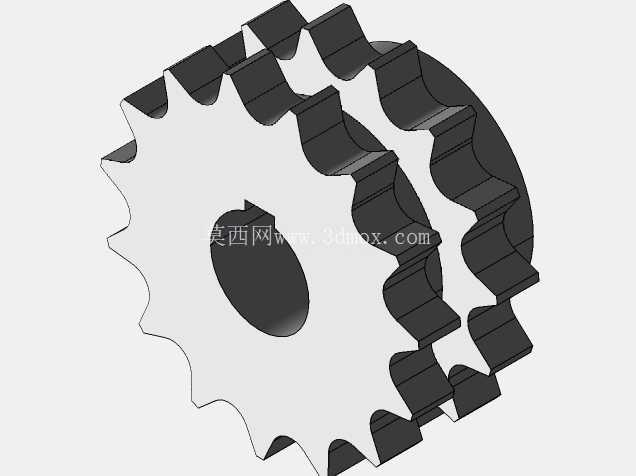

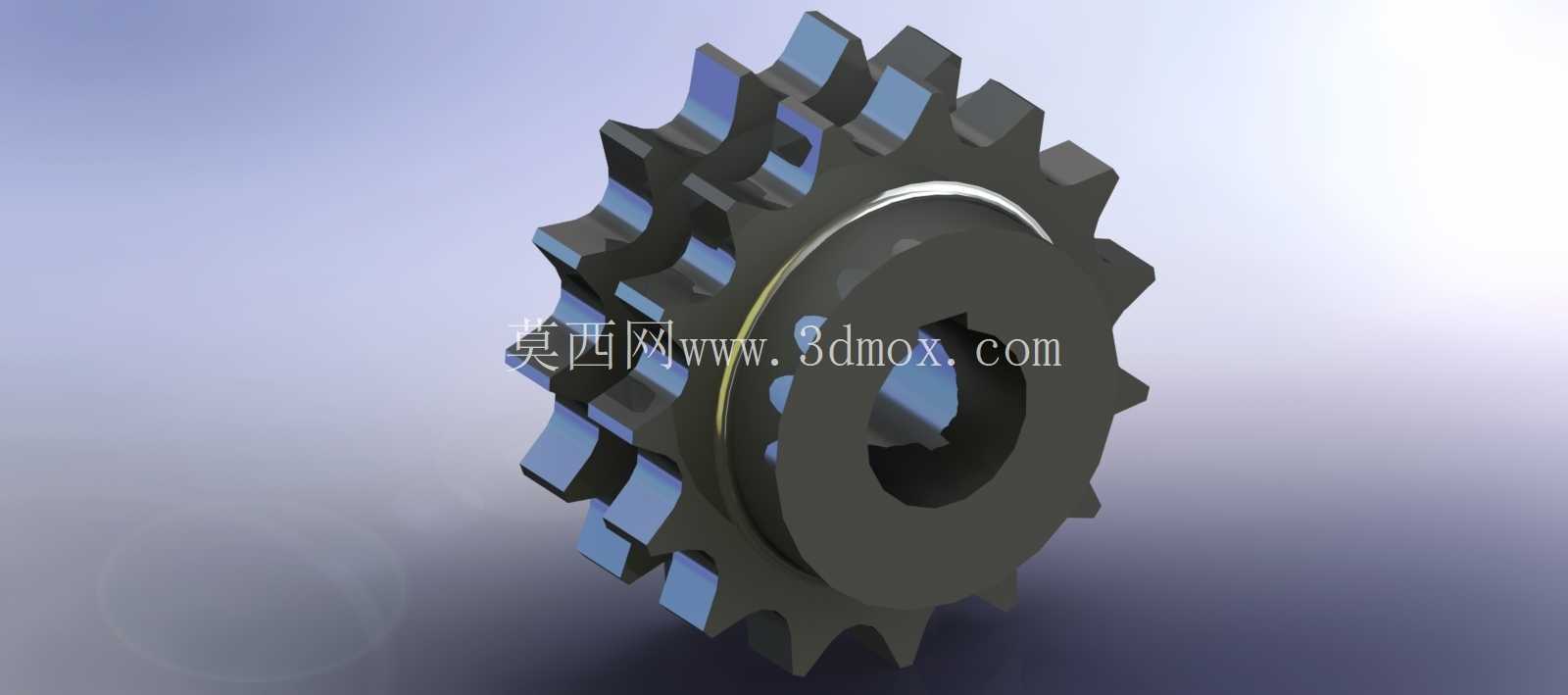

　　这款双列链轮适配16B规格滚子链条，齿数为15，在链式输送、重载传动场景中应用广泛，常见于自动化生产线的物料输送段、包装设备的进给机构、农机传动系统以及轻工机械的动力传递单元，相比单链轮结构，双列设计可同时啮合两根并排布置的同规格链条，大幅提升传动过程中的承载能力与运行稳定性，避免单链传动易出现的跑偏、跳齿问题，尤其适合长距离输送、负载波动较大的工况。从设计逻辑来看，链轮的齿形参数严格匹配16B链条的节距、滚子直径，齿廓采用三圆弧一直线的标准齿形，保证链条啮入啮出时的顺滑过渡，减少啮合冲击与链条磨损，齿部的工作表面做了硬化处理的设计预留，可根据实际工况选择表面淬火工艺提升耐磨性能。

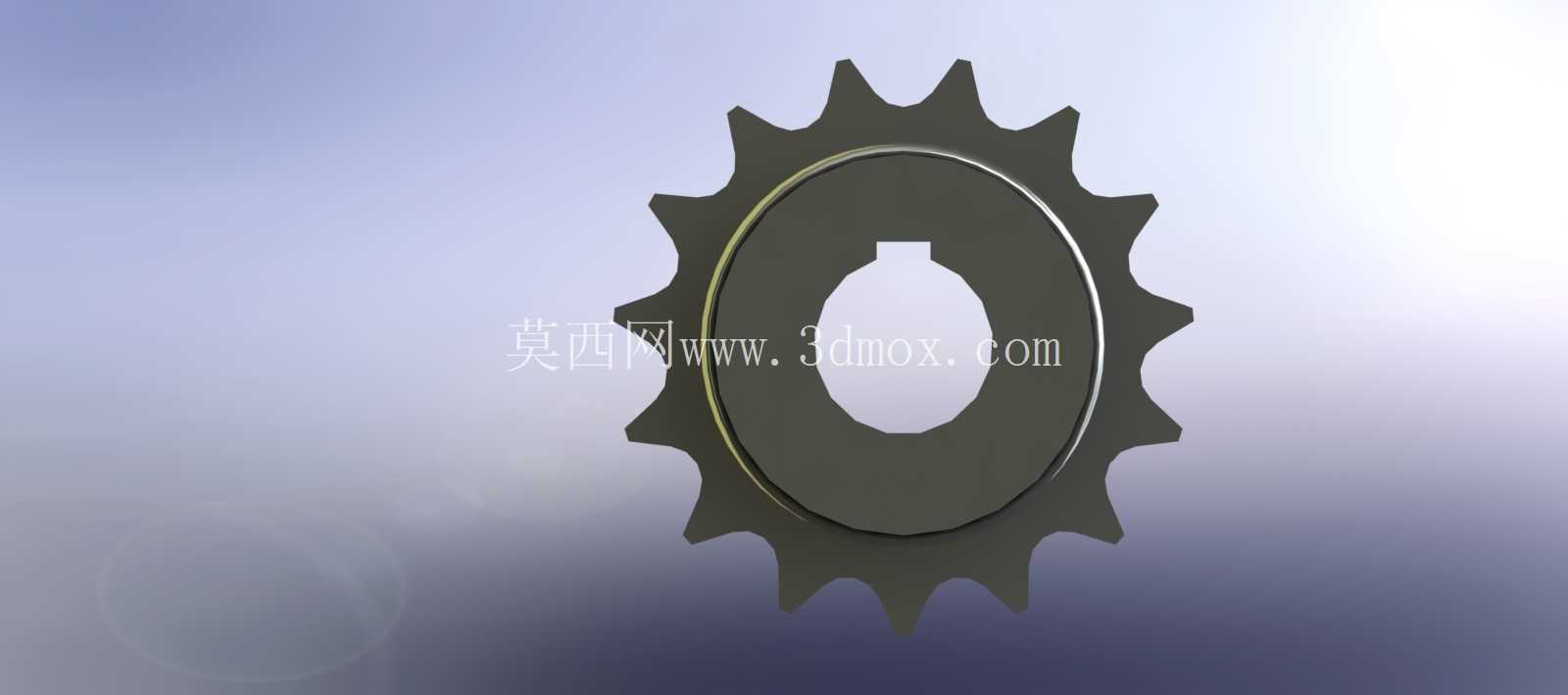

　　链轮的内孔采用键槽连接结构，适配直径12毫米、长度8毫米的卡马键，安装时可实现与传动轴的周向固定，传递额定扭矩时不会出现相对转动，轮毂部分的厚度与外径经过受力校核，既保证足够的结构强度承受传动过程中的径向载荷与扭矩，又避免过度冗余的材料增加转动惯量，影响传动系统的动态响应。链轮的总厚度适配双列链条的并排间距，两排齿的同轴度、齿向位置度有严格的公差要求，保证两根链条受力均匀，不会出现单侧链条过载提前失效的问题。在实际选型应用中，需要注意安装时的轴系对中，链轮端面与传动轴轴线的垂直度偏差需控制在允许范围内，否则会加剧链条与齿面的偏磨，同时要匹配对应的张紧机构，保证链条的合适张紧度，避免过松导致跳齿、过紧加剧磨损。

　　从结构细节来看，链轮的齿根圆弧设计充分考虑了滚子的贴合度，啮合时滚子与齿根圆弧面充分接触，降低接触应力，齿顶部分做了倒角处理，避免链条啮入时与齿顶发生剐蹭，轮毂端面的倒角方便装配时的轴孔导入，减少安装难度。这类双列链轮在重载输送线中，往往搭配张紧轮、导向轨使用，可实现长距离的物料输送动力传递，相比带传动，不会出现打滑问题，传动比准确，适合需要同步输送的工位，相比齿轮传动，对安装精度的容错率更高，中心距调整范围更大，适合远距离的动力传递场景。

　　在建模过程中，齿形的生成需要严格遵循链条的啮合参数，先通过计算得到节圆直径、齿顶圆直径、齿根圆直径的基础尺寸，再逐齿生成齿廓曲线，阵列后完成齿部造型，之后通过布尔运算合并轮毂与轮齿部分，最后完成键槽、倒角等细节特征的构建，建模时需要注意两排齿的相位完全对齐，否则会出现链条无法同时啮合的问题，导致装配后卡滞。实际生产中，这类链轮常采用45钢或者40Cr材料加工，根据载荷等级选择调质或者表面淬火的热处理工艺，齿面硬度一般控制在HRC40-50之间，兼顾芯部韧性与表面耐磨性，在高速工况下使用时，还需要做动平衡校正，减少转动过程中的振动与噪音。
