刚性凸缘式法兰联轴器结构设计

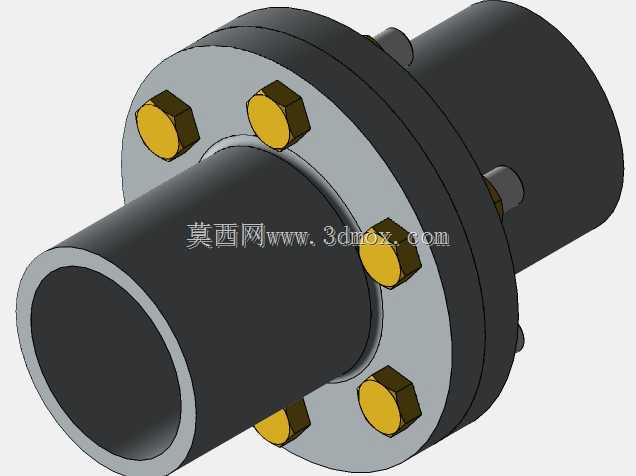

法兰联轴器作为机械传动系统中应用极为广泛的刚性联接部件，主要承担两根旋转轴之间的扭矩传递功能，可实现主动轴与从动轴的同步回转，在输送设备、机床主轴、泵组传动、风机驱动、轻工生产线等众多工业场景中都有稳定应用，尤其适用于对传动精度要求较高、载荷平稳无剧烈冲击的轴系布置场景，能够补偿两轴安装过程中极小的径向、角向偏移，保障传动过程的同轴度与动力传输效率。该款联轴器采用经典的双法兰对接结构，两个带毂法兰盘分别套装在待联接的两根轴端，法兰毂与轴之间可通过键联接实现周向固定，依靠法兰端面的紧密贴合传递摩擦力与剪切力，法兰盘沿圆周方向均匀布置螺栓孔，采用六角头螺栓配合螺母完成两个法兰的锁紧固定，螺栓穿装后可通过预紧力让两个法兰端面紧密压合，依靠接触面的摩擦力以及螺栓杆的剪切作用传递工作扭矩，整体结构简单可靠，拆装维护便捷，长期运行过程中无需复杂的润滑保养，传动效率可达99%以上。设计过程中优先考虑了安装边界的适配性，法兰毂的内孔可适配不同直径的标准光轴，法兰盘的外圆尺寸、螺栓孔分布圆直径、螺栓规格均匹配常规传动扭矩等级的设计要求，法兰端面加工有定位止口，对接安装时可通过止口配合快速实现两轴的对中，大幅降低现场安装的找正难度，避免因安装偏心导致的轴系振动、轴承磨损等问题。螺栓采用沿圆周均布的排布方式，可保障运转过程中各螺栓受力均匀，避免局部应力集中导致的连接件失效，法兰毂的轴向长度经过合理设计，既保证了与轴的配合长度足够传递额定扭矩，又不会占用过多的轴系安装空间，整体外形规整，运转过程中风阻小，无突出的尖锐结构，可适配有安全防护要求的设备安装场景。在实际工况应用中，该结构可传递中等及以上的工作扭矩，适用于转速稳定、无频繁正反转冲击的传动场合，相比弹性联轴器，刚性法兰联轴器的传动无滞后间隙，能够保障精确的传动比，适合对转速同步性要求较高的传动链路，同时其钢制主体结构具备足够的强度与刚性，可承受一定的轴向载荷，在重载传动场景下也能保持长期稳定的工作状态。
