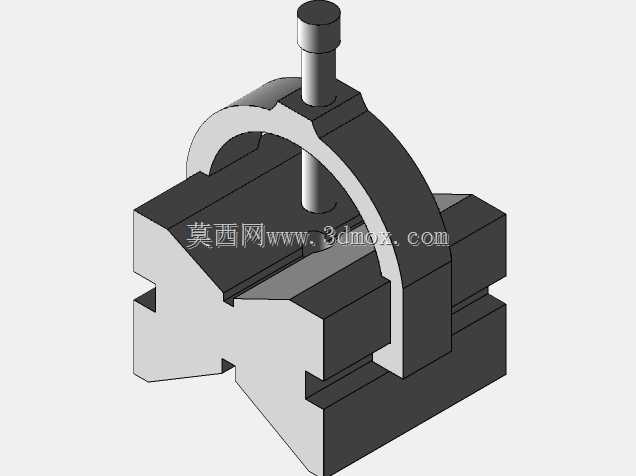

带弓形夹压紧结构的精密V形夹持座

这款带弓形夹压紧结构的V形夹持座，是精密金属加工场景中应用极为广泛的定位夹持工装，主要用于圆形截面工件的装夹固定，常见于普通铣床、钻床、磨床以及小型加工中心的工位作业中，也可在钳工划线、工件检测工序中作为定位基准使用，能够适配实心金属棒料、空心金属管道、圆柱形轴类零件的装夹需求，解决圆形工件装夹时易转动、定位基准偏移的常见问题。从功能特性来看，该夹持座的核心定位面为90度夹角的V形槽结构，V形面经过精加工处理，能够保证不同直径的圆形工件装入后，其轴线始终与V形槽的对称中心重合，定位重复精度高，无需反复找正工件中心。配套的弓形夹压紧结构采用拱形架配合顶端压紧螺杆的设计，拱形架跨接在V形座本体两侧，压紧螺杆垂直向下对准V形槽中心位置，转动螺杆顶端的滚花旋钮即可带动压头下行，将放置在V形槽内的工件牢牢压紧，压紧力均匀稳定，不会出现单侧受力导致的工件翘起、偏移问题，同时拱形架的弧形结构留出了足够的操作空间，方便操作人员调整工件位置、更换加工刀具。在设计思路上，该V形夹持座充分考虑了机加工场景的实用性：V形座本体底部设计有与机床工作台T型槽匹配的安装凸台，能够直接嵌入工作台的标准槽位内，配合螺栓即可快速完成夹持座本身的固定，安装边界清晰，无需额外制作转接板；整体结构采用分体式设计，V形座本体、弓形夹、压紧螺杆均可单独拆卸，方便磨损后更换配件，也可根据加工需求更换不同开口尺寸的弓形夹，适配更大直径范围的工件。外形尺寸方面，该V形块整体长宽高比例适配中小型机床的工作台安装空间，V形槽的开口范围覆盖常见的小直径轴类、管件加工需求，压紧螺杆的行程足够满足不同直径工件的压紧高度要求，整体结构紧凑，不会占用过多工作台面空间，同时具备足够的结构刚性，在钻削、铣削加工的切削力作用下不会产生形变，能够保证加工过程中的工件稳定性。在实际使用中，操作人员只需将待加工的圆形工件放置在V形槽内，调整好工件的轴向伸出长度，转动压紧螺杆将工件锁紧，即可开始加工作业，相比普通平口钳装夹圆形工件，该V形夹持座的定位精度更高，装夹速度更快，能够有效减少装夹辅助时间，提升加工效率，同时避免平口钳装夹圆形工件时容易出现的夹伤工件表面、装夹偏心等问题，尤其适合小批量精密零件的加工场景使用。
