高扭矩双段螺旋锥齿轮传动构件

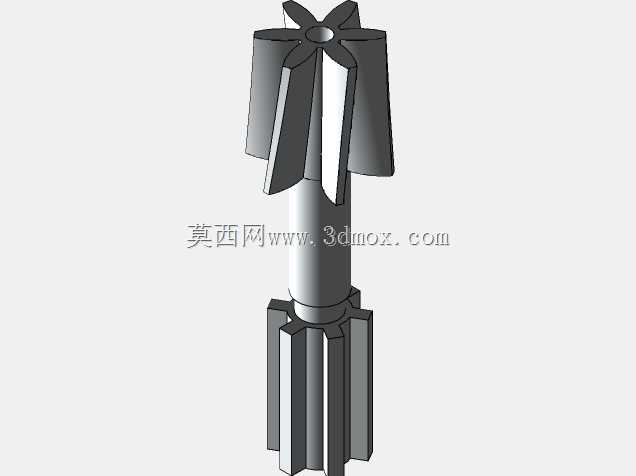

这款螺旋锥齿轮传动构件，主要面向需要高速重载、高扭矩功率输出的动力传输场景设计，常见于重型工程机械的动力分动单元、高端机床的主轴传动箱、航空航天辅助动力装置以及重载工业机器人的关节传动模块中，能够在交错轴动力传输场景下实现平稳、低噪的动力换向传递，适配输入转速较高、输出端需要大扭矩承载的工况需求。从功能特性来看，该构件采用双段齿轮集成式结构，上部为大直径螺旋锥齿轮段，齿部采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中齿面接触为渐进式线接触，重合度更高，传动过程中冲击载荷小、运行噪音低，单齿承载能力更强，能够承受持续的高扭矩输入输出；下部为小直径直齿圆柱齿轮段，可与下游直齿传动组直接啮合，实现动力的二级分流传递，集成式的轴体设计省去了额外的联轴器连接环节，减少了传动链的装配误差累积，提升了整体传动刚性。在设计思路上，该构件优先保障高负载下的结构可靠性，上部锥齿轮的齿顶做了微小倒角处理，避免装配过程中齿部磕碰损伤，同时优化了齿根过渡圆角，降低齿根应力集中系数，提升齿轮的疲劳寿命；中间轴段采用阶梯轴设计，设置有定位轴肩，可与轴承内圈配合实现轴向定位，明确了安装时的轴向限位边界，装配时无需额外调整轴向间隙即可保证锥齿轮的正确啮合位置；下部直齿段与轴体采用一体化加工结构，避免了分体式装配带来的同轴度误差，保障上下两段齿轮的传动同轴度。从安装边界来看，上部锥齿轮的大端直径为构件最大外径，安装时需预留足够的径向空间保证与配对锥齿轮的啮合间隙，中间轴段的直径适配标准深沟球轴承或圆锥滚子轴承的内孔尺寸，下部直齿段的齿顶圆直径小于中间轴肩直径，装配时可从轴端依次压入轴承、密封件等配套零件，整体轴向尺寸紧凑，能够适配空间受限的传动箱内部安装环境，在高速运转时可保持稳定的传动精度，不会出现轴向窜动或径向跳动超标的问题，可长期在高负载、连续运转的工况下保持稳定的传动性能。
