带机油冷却回路的单缸动力装置结构

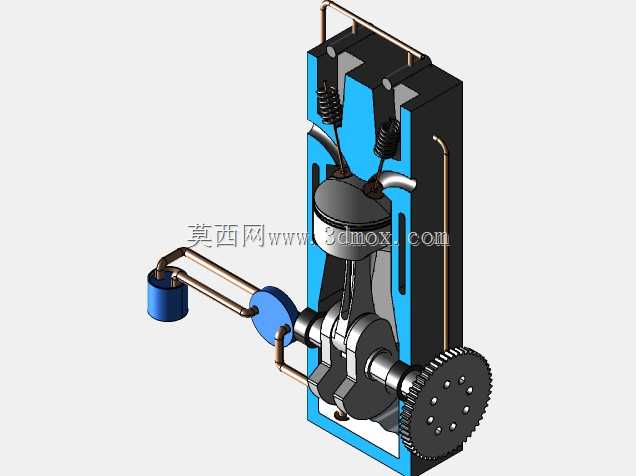

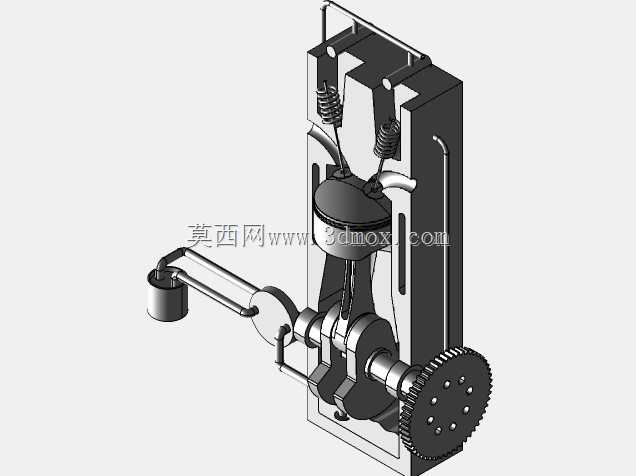

这款单缸动力装置主要面向小型通用动力场景，可适配小型农用作业机具、园林修剪设备、小型应急发电机组以及轻型越野摩托等装备的动力输出需求，能够在中小负载工况下提供稳定的动力输出，相比无独立冷却回路的同排量机型，更适合长时间连续作业的使用场景，避免高负荷运转下机油温度过高导致的润滑性能衰减问题。从实际用途来看，该装置通过燃油在气缸内的爆燃做功推动活塞往复运动，再经由曲柄连杆机构将直线运动转化为曲轴的旋转运动，最终通过端部的齿轮向外输出扭矩，整套结构集成了完整的配气机构、润滑冷却回路与动力输出端，无需额外搭配过多外围辅助部件即可完成基础的动力输出功能。在功能特性上，这套结构额外设计了独立的机油冷却回路，通过外置的储油容器与连通管路，将缸内润滑后的高温机油引出至外部进行自然散热，再回流至运动部件摩擦表面，能够持续维持机油的合适工作粘度，减少活塞环、曲轴轴瓦、连杆衬套等部位的异常磨损，同时顶部的双顶置配气结构可以精准控制进排气门的开闭时序，保证气缸内进排气效率处于最优区间，提升燃油燃烧的充分性。设计思路上，整体采用剖视展示的结构布局，将缸体部分做半透明剖切处理，清晰展现内部活塞、连杆、曲轴、气门弹簧等核心部件的装配关系，外围的冷却管路沿缸体外侧排布，避开运动部件的运动干涉区域，外置的冷却储液腔通过支架固定在缸体侧方，不会额外增加整机的横向安装尺寸。外形尺寸与安装边界方面，整套结构的纵向高度适配小型机具的安装仓尺寸，曲轴输出端的齿轮采用标准模数设计，可直接匹配对应规格的传动齿轮或链轮，底部预留有通用的安装固定点位，侧面的冷却回路部件均未超出缸体主体的安装投影范围，安装时无需额外预留过多侧面避让空间，适配现有多数小型单缸动力设备的安装位尺寸，可直接替换同排量无冷却回路的机型完成升级，无需对设备安装机架做大规模改造。
