星型布局六缸径向动力输出装置

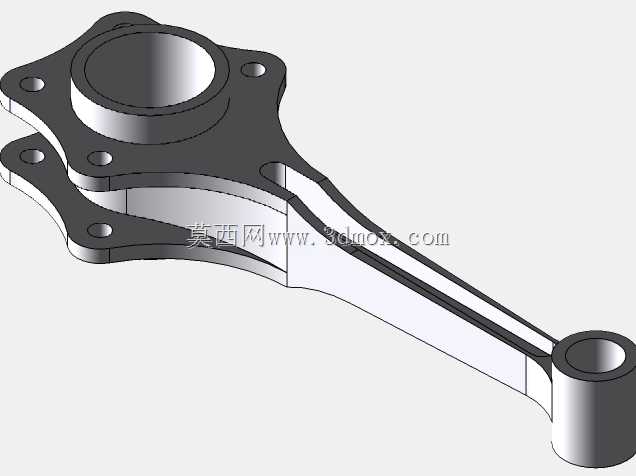

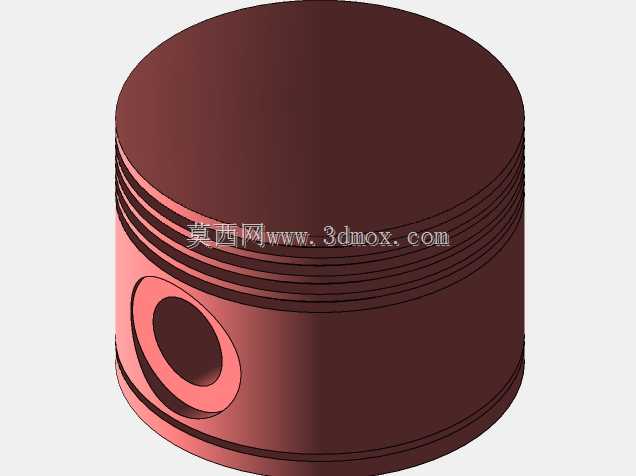

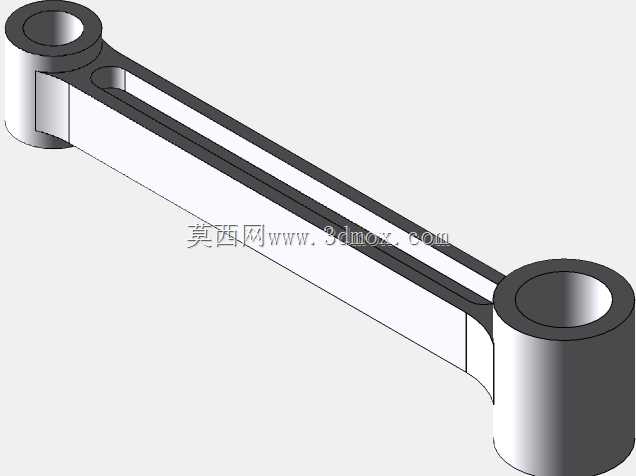

该径向动力装置采用经典的星型六缸环绕布局，核心应用场景覆盖轻型通航动力配套、小型固定翼航模动力单元、教学演示教具以及小型特种作业设备的动力源设计领域，相比直列、V型动力布局，该结构能够在更小的整体占用空间内实现更大的排量输出，同时曲轴长度更短，整机运转时的转动惯量分布更均匀，有效降低了高转速工况下的曲轴扭振风险，提升动力输出的平顺性。从实际用途来看，该装置通过六个环绕中心曲轴均匀分布的活塞组件交替做功，将活塞的往复直线运动转化为中心曲轴的旋转扭矩输出，可适配需要紧凑大扭矩动力输入的轻型设备，在小型航空动力场景中，该布局的迎风冷却效率远高于其他排布形式的动力装置，无需复杂的液冷管路即可实现各缸体的均匀散热，大幅降低动力系统的整体重量与维护复杂度。从功能特性来看，六个活塞组件沿中心曲柄呈60度夹角均匀排布，每一组活塞都通过独立的连杆与中心曲柄销铰接，做功行程交替触发，曲轴每旋转两周即可完成六次做功循环，动力输出的脉冲波动更小，运转稳定性更强；活塞环位置做了等距密封结构设计，保证缸内做功时的气密性，减少动力损耗，中心星形架作为连杆的定位支撑结构，采用对称式筋条布局，在保证结构强度的前提下尽可能削减了非必要的实体厚度，降低整机的旋转惯量，提升油门响应速度。设计思路上，整体遵循径向动力装置的紧凑化设计原则，将所有做功单元围绕中心输出轴集中布置，最大限度压缩整机的径向与轴向尺寸，安装边界上，整机以中心曲轴轴线为装配基准，六个缸体的外端面处于同一圆周面上，安装时可通过中心曲轴两端的轴承位实现整机的定位固定，外接负载可直接连接曲轴输出端，无需额外设计复杂的传动转接结构；各缸体的进气、排气接口可沿缸体径向外侧统一排布，管路布置空间充裕，便于后续配套的进排气系统、供油系统的装配调试，整体结构无冗余设计，各运动部件的运动轨迹无干涉，既能够满足实际动力装置的结构原理验证需求，也可作为同类型径向动力产品开发的结构参考模板，帮助设计人员快速掌握星型动力布局的运动逻辑与装配要点。
