曲柄滑块式往复运动急回机构设计

该急回机构是典型的平面连杆传动结构，核心依托曲柄、连杆、滑动导杆与机架的配合实现特定运动规律，广泛应用于各类需要往复作业且对空回程效率有要求的工业生产场景中，比如牛头刨床的主切削传动、插床的进给驱动、往复式输送机的推送单元、自动化生产线的物料往复分拣工位，都能见到这类机构的衍生应用，其核心价值在于能够在主动件匀速圆周转动的前提下，让从动执行件获得慢进快退的运动特性，有效缩短非作业行程的耗时，大幅提升设备整体的作业效率。

从实际用途来看，这套机构可以直接作为各类往复作业设备的核心传动单元，不需要额外搭配复杂的变速控制结构，仅依靠自身的连杆尺寸配比就能实现稳定的急回特性，执行端可以安装刀具、推块、夹具等作业部件，完成切削、推送、分度、上下料等重复动作，相比采用气缸、伺服电缸直驱的往复方案，纯机械连杆结构的抗负载能力更强，运行稳定性更高，在重载、高频次往复的工况下不会出现气动元件漏气、伺服过载报警等问题，后期维护成本极低，适合在连续运转的生产线上长期使用。

在功能特性上，该机构通过三个转动副与一个滑动副的组合约束，将主动曲柄的连续圆周运动转化为导杆的往复直线摆动兼滑动，通过调整曲柄的回转半径、连杆的铰接孔距、导杆的有效工作长度，就可以灵活调整执行端的行程大小与急回系数，适配不同作业场景的行程需求；机构所有铰接点都采用销轴配合，转动间隙可控，运动过程中无刚性冲击，传动过程噪音低，动力传递损耗小，主动端仅需要搭配普通定速电机即可驱动，不需要复杂的电控调速系统就能实现稳定的急回动作。

从设计思路来看，这套机构优先保证运动轨迹的准确性，所有杆件的铰接位置都经过运动学仿真验证，确保机构在整个运动周期内不存在死点卡顿，回程阶段的运动速度平滑过渡，不会出现刚性冲击；杆件的截面选型充分考虑了传动过程中的抗弯、抗扭需求，长条形杆件采用槽型截面设计，在保证结构强度的同时尽可能降低整体重量，减少运动过程中的惯性负载，滑动副的配合面预留了充足的润滑与安装间隙，方便后期加装耐磨衬套延长使用寿命。

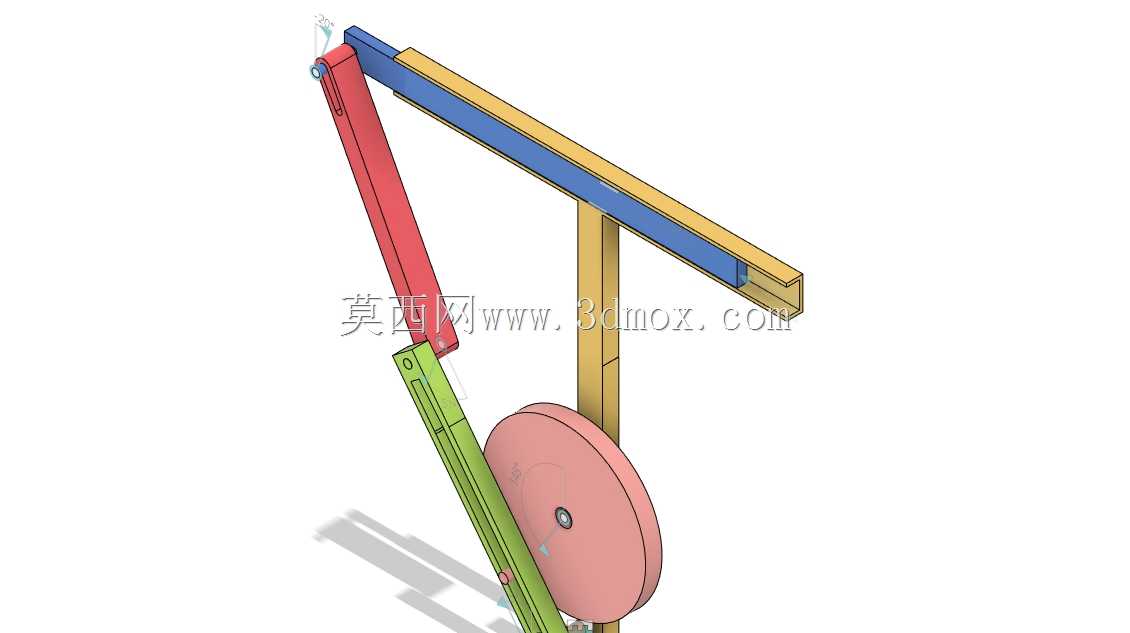

在外形尺寸与安装边界上，整套机构采用立式布局，主动轮组件位于机构下部，水平导轨机架位于上部，整体安装 footprint 紧凑，不需要占用过大的设备安装空间；底部的主动轮安装座预留了标准的电机安装孔位，可以直接匹配常规的法兰安装式驱动电机，上部的导轨两端预留了机架固定孔，能够直接安装在设备的主体框架上，执行端的输出位置位于导杆下端，方便对接各类作业工装，安装过程中只需要保证主动曲柄的回转中心与导杆的铰接中心位置精度，就能保证整套机构的运动精度，不需要复杂的现场调试工序。
