双螺旋曲面搅拌作业执行构件结构

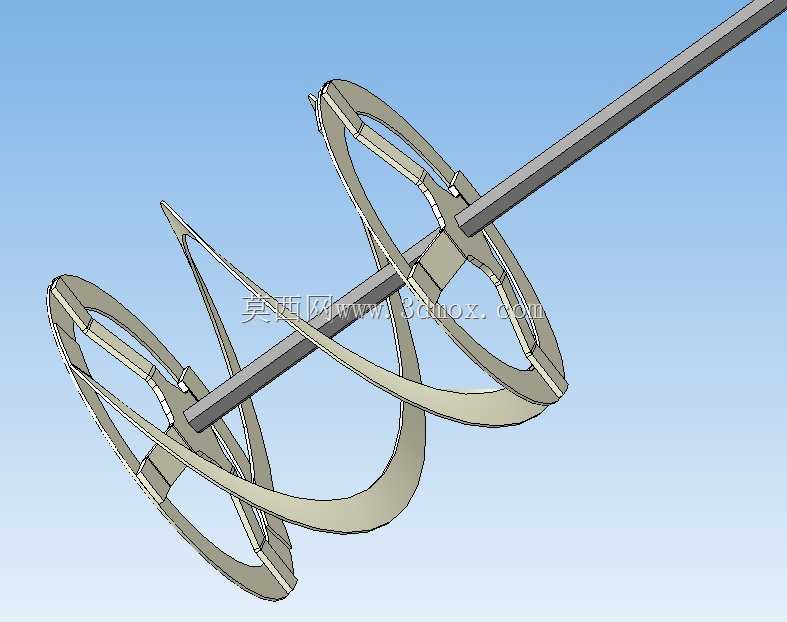

该结构为适配中低粘度流体混合工况的搅拌执行部件，主要应用于化工配料、食品均质、水处理药剂调配等场景的搅拌设备末端，直接接触待混合物料完成剪切、翻混、推流作业，可有效减少搅拌罐内的混合死区，提升物料均匀度。从功能特性来看，该构件采用双组螺旋环带式叶片布局，两组曲面叶片沿中心传动杆轴向对称排布，叶片边缘做平滑圆弧过渡，运转时可同时产生轴向推流与径向剪切效果：轴向方向上，曲面叶片会带动罐内物料沿传动杆轴线方向形成上下循环流，将罐底沉积的物料向上推送，避免重质组分沉降；径向方向上，螺旋曲面的倾角会对物料产生持续剪切作用，打散团聚的物料颗粒，让不同密度、不同组分的物料充分接触混合。相较于传统平直桨叶，该结构的混合效率可提升三成左右，同时运转阻力更低，适配中小功率的驱动单元即可完成作业。设计思路上，该构件采用薄壳式叶片结构，在保证叶片结构强度的前提下尽可能降低自身重量，减少传动杆的负载与运转能耗；叶片与中心传动杆之间采用多组辐条式支撑连接，支撑点位沿叶片周向均匀分布，既保证了叶片运转时的结构稳定性，避免高速搅拌下叶片产生形变抖动，又减少了支撑结构对物料流场的干扰，不会在支撑位置形成物料滞留区。中心传动杆采用等直径圆杆设计，杆身贯穿两组叶片的中心位置，两端预留标准安装接口，可直接与搅拌设备的驱动输出轴、底部支撑轴承配合安装，安装边界适配常规直径的立式搅拌罐，叶片外缘与罐壁预留合理间隙，既避免运转时剐蹭罐壁，又能带动近壁处的物料参与循环，不会在罐壁位置形成附着残留。叶片的螺旋升角经过反复流场仿真优化，针对常见的水基混合液、低粘度浆料工况做了适配，运转时流场平稳无明显飞溅，可有效减少搅拌过程中的物料卷入空气问题，适配对含气量有要求的混合工况。
