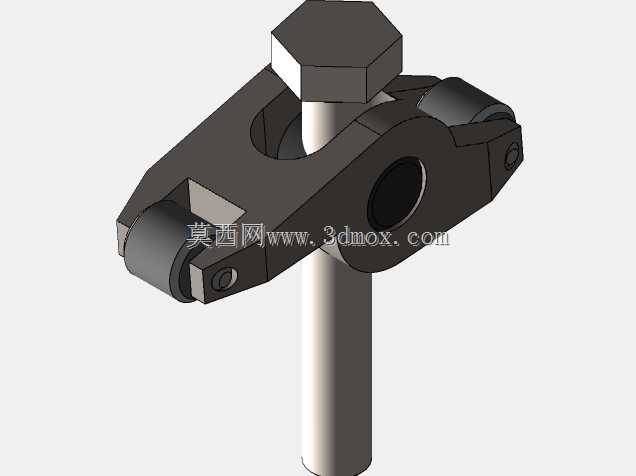

内燃机配气机构滚子摇臂总成结构设计

该摇臂总成是内燃机配气机构中的核心传动部件，主要应用于往复式活塞内燃机的气门驱动系统中，承担着将凸轮轴的旋转驱动力传递至发动机进排气门的关键作用，适配小排量乘用车汽油机、通用小型汽油机等机型的顶置凸轮轴配气布局，是保障发动机进排气时序精准、气门升程符合设计要求的核心传动构件。在实际运行场景中，该部件安装在发动机缸盖的摇臂支撑轴上，一端与凸轮轴的凸轮型面接触，另一端与气门杆尾端抵接，中部通过枢轴结构实现摆动支撑，将凸轮凸起段的径向圆周运动，通过杠杆摆动转化为气门杆的轴向线性运动，从而精准控制进排气门的开启与关闭时序与升程，直接决定发动机的充气效率、燃烧稳定性与动力输出表现。从功能特性来看，该摇臂采用两端滚子接触结构，与凸轮、气门杆接触的位置均设计了可转动的滚子结构，相比传统滑动接触式摇臂，能够大幅降低接触摩擦阻力，减少凸轮型面与摇臂接触端的磨损量，降低配气机构的传动功率损耗，同时提升部件的长期运行可靠性，降低发动机配气机构的维护频次。摇臂主体采用一体式锻造钢结构设计，中部设置贯穿的枢轴安装孔，用于穿装固定摇臂轴，实现摇臂的摆动自由度约束，顶部设置锁紧螺栓结构，可调整摇臂在枢轴上的安装间隙，保障摇臂摆动过程无多余窜动，同时可适配不同厚度的垫片调整气门间隙，匹配不同工况下的配气相位精度要求。从设计思路层面，该结构采用等强度杠杆构型，在保障摇臂整体结构刚度、抵抗凸轮驱动冲击载荷的前提下，对摇臂非受力区域进行了轻量化挖槽设计，降低摇臂自身的往复摆动惯量，减少凸轮轴驱动的负载波动，提升配气机构的高速响应能力，避免高转速下出现气门飞脱、落座冲击过大的问题。外形与安装边界方面，该摇臂整体沿枢轴中心对称布局，横向跨距适配主流单缸四气门发动机的气门间距，纵向摆动范围不超出缸盖摇臂腔的安装空间，枢轴安装孔的直径与通用摇臂轴尺寸匹配，两端滚子的型面弧度与对应凸轮型线、气门杆尾端尺寸完全适配，安装时仅需将摇臂穿入摇臂轴，调整好气门间隙后锁紧顶部固定螺栓即可完成装配，无需额外定制安装基座，可直接适配同系列多款机型的配气机构改装与替换需求，整体结构紧凑，传动效率高，抗冲击性能优异，能够满足发动机全转速区间下的配气传动可靠性要求。
