双缸复合式蒸汽动力机组结构设计

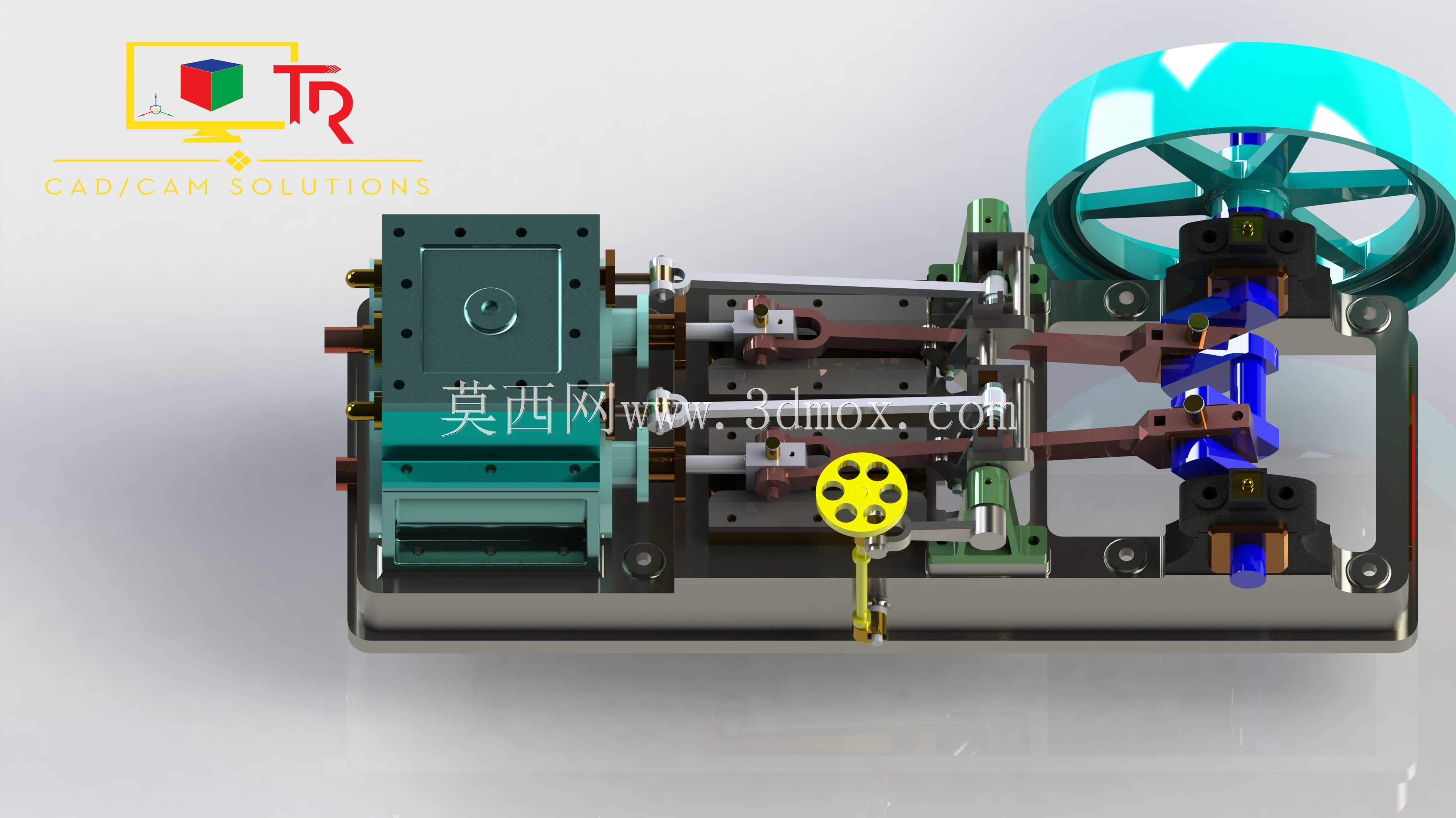

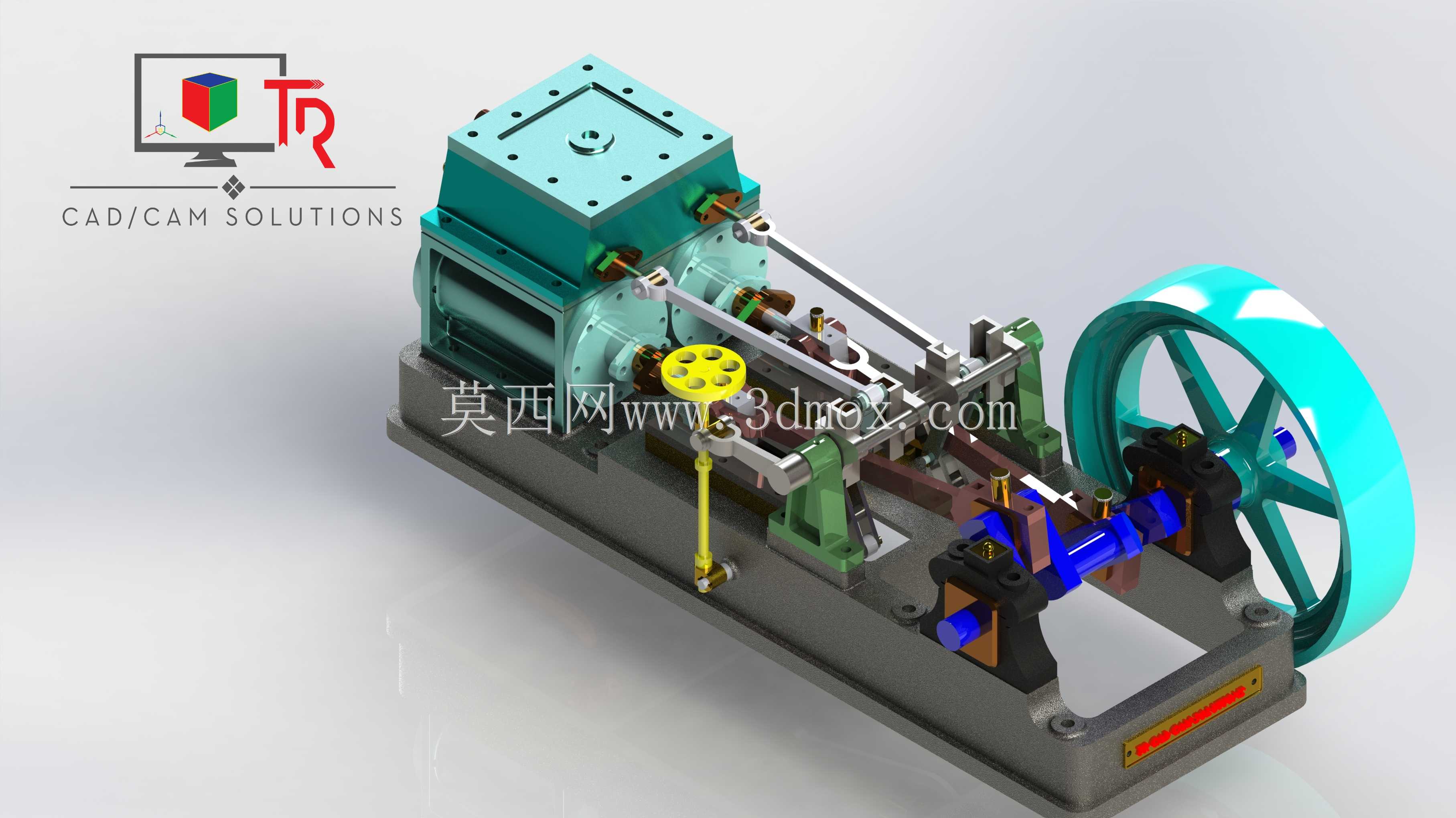

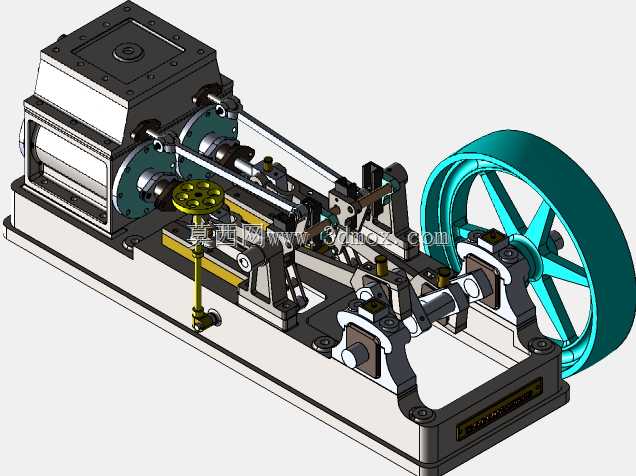

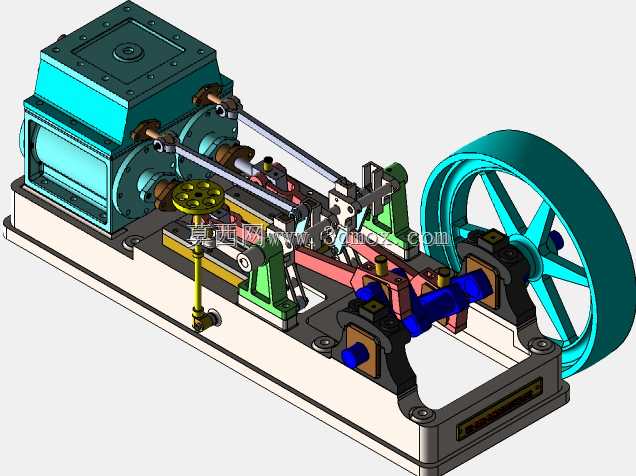

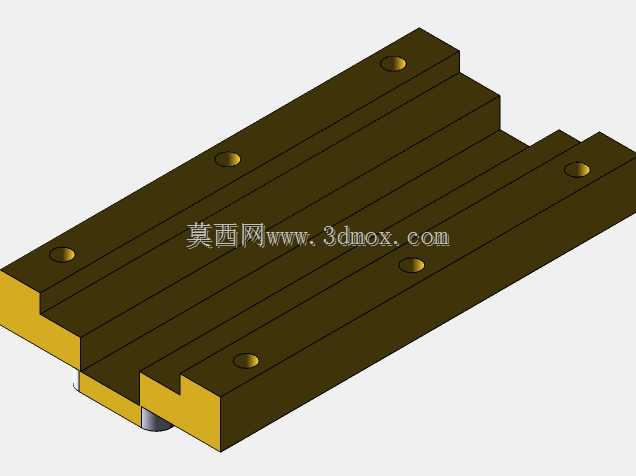

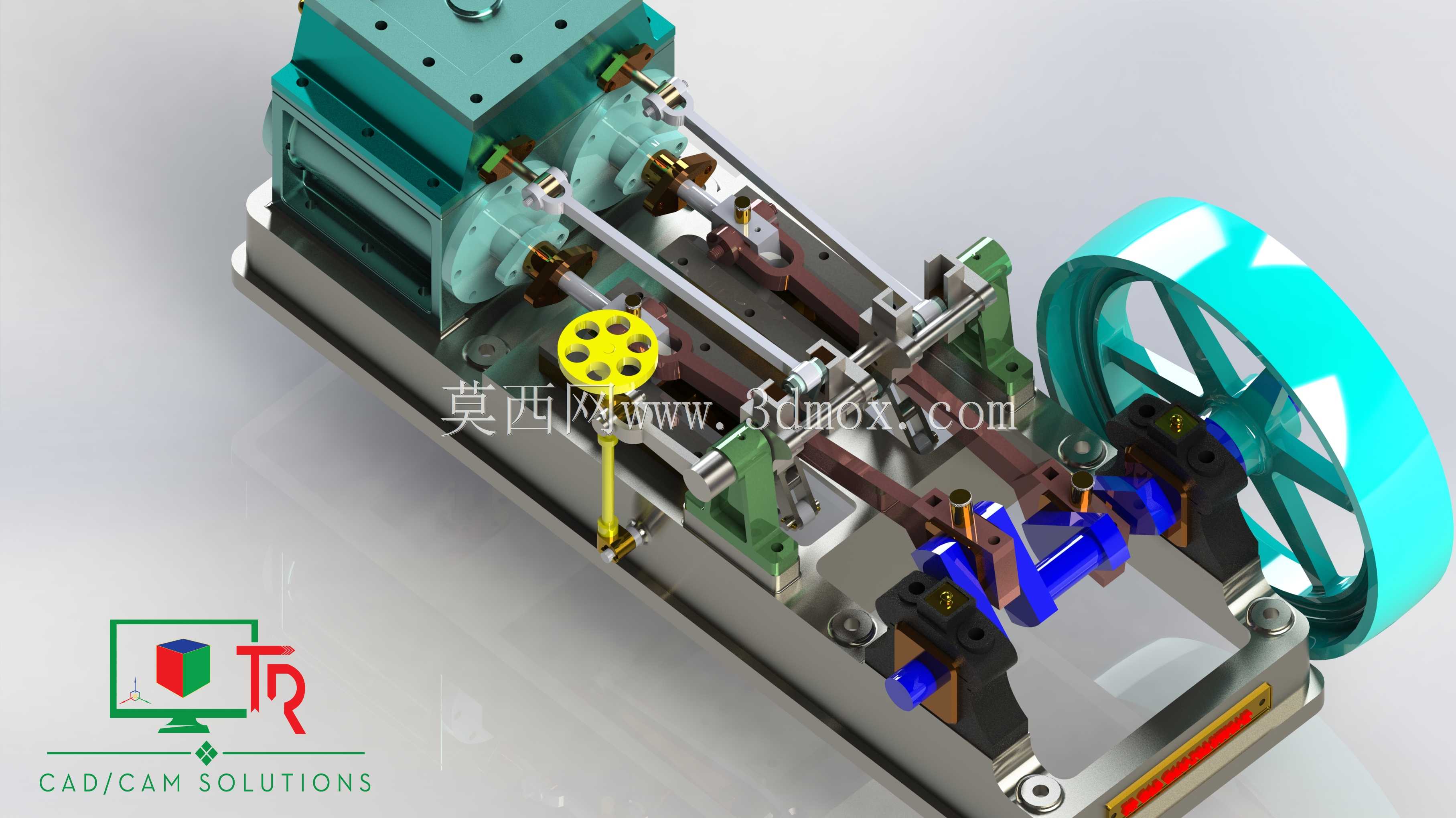

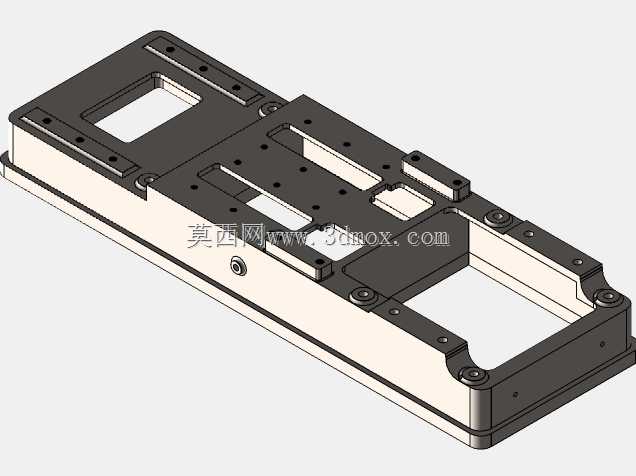

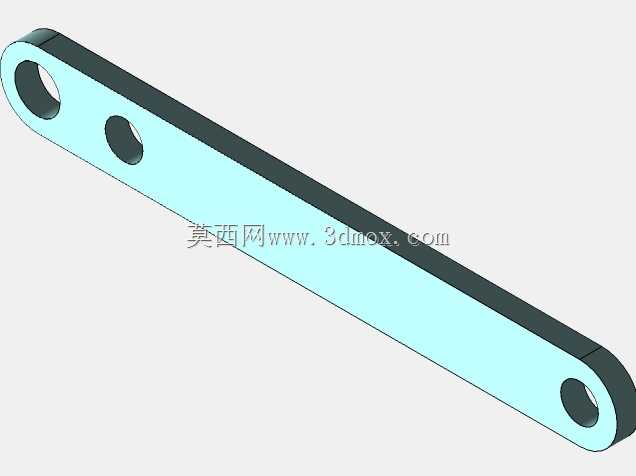

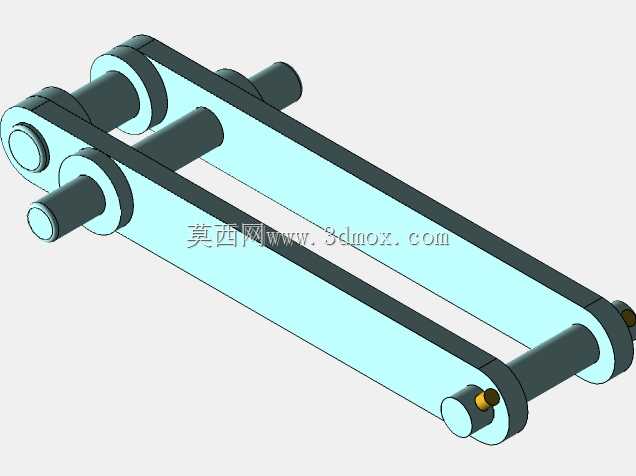

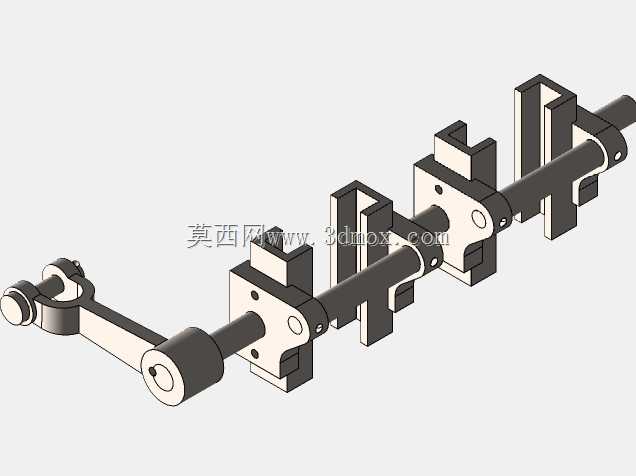

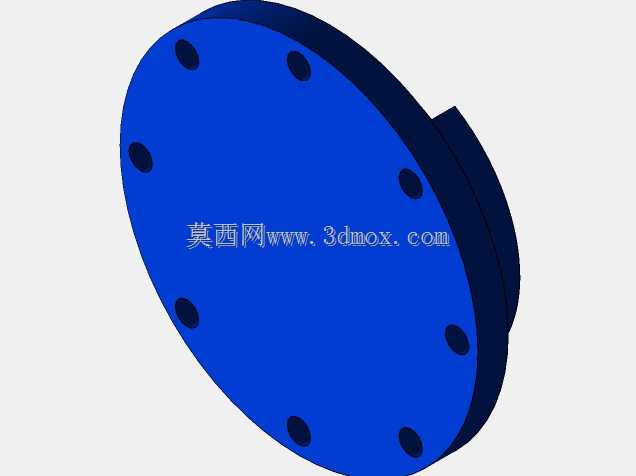

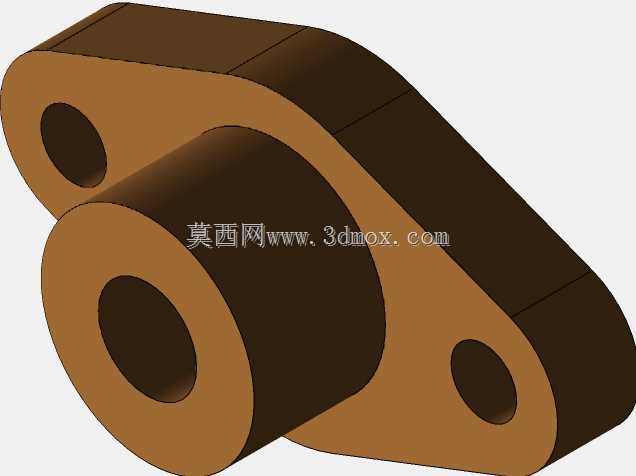

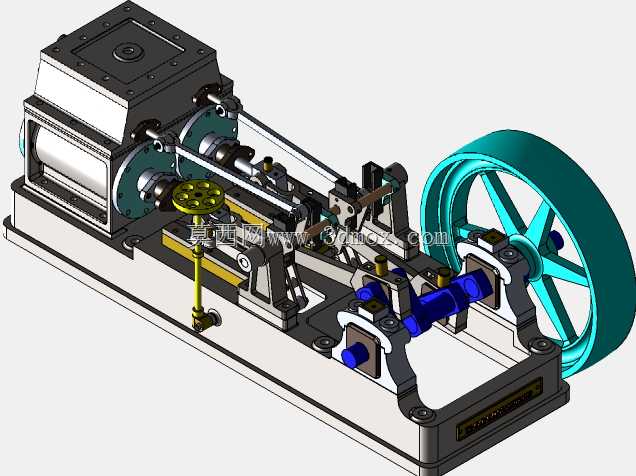

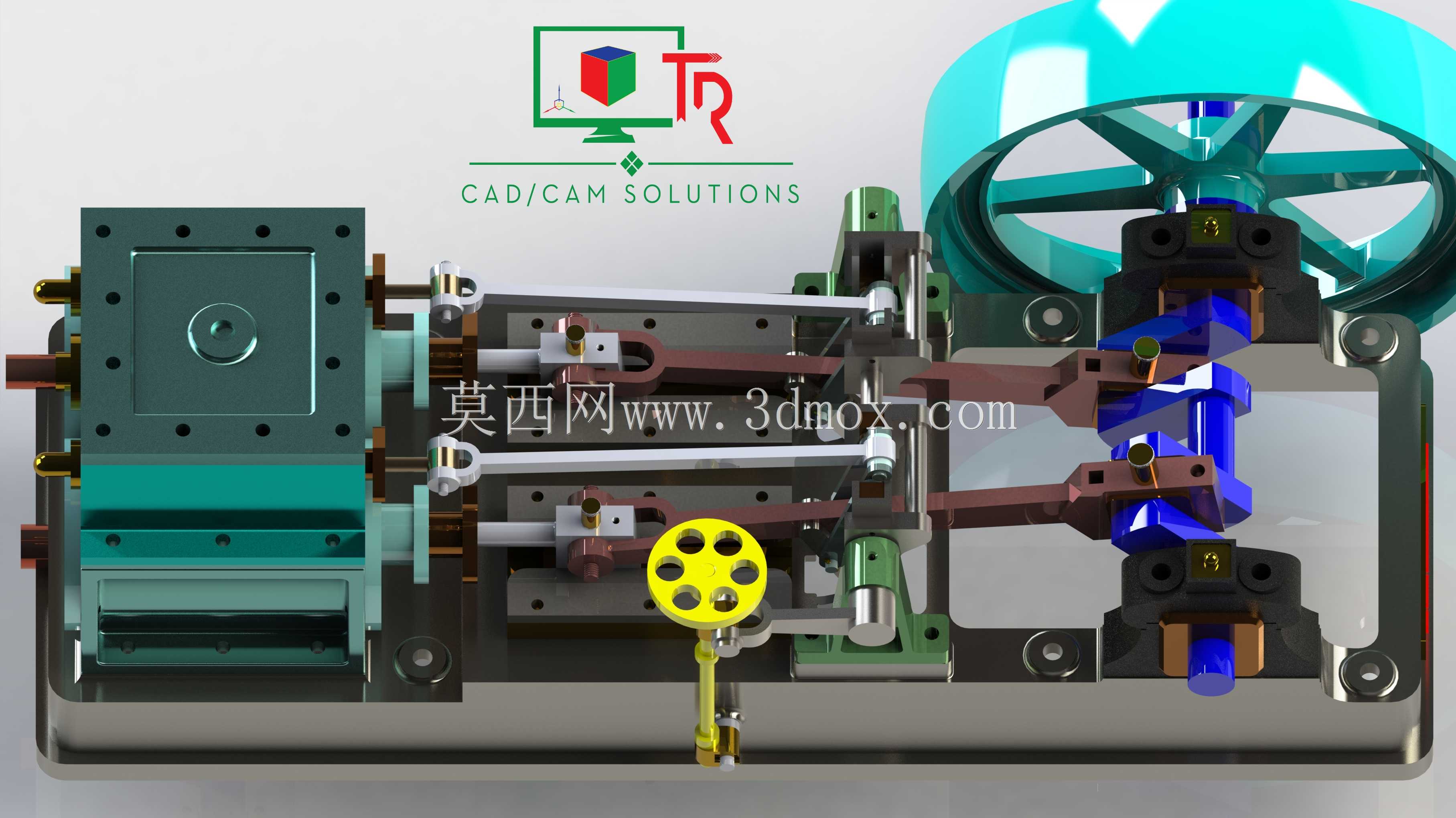

这款双缸复合式蒸汽动力机组，主要面向小型固定式动力输出场景设计，可适配小型工厂辅机驱动、教学演示实验台、复古动力装置复刻、小型船舶辅助动力等应用场景，能够将蒸汽的热能稳定转化为旋转机械能输出，为配套负载提供持续可靠的动力来源。设备采用两级膨胀做功的核心设计逻辑，高压蒸汽首先进入一级高压缸体完成初次膨胀做功，做功后的低压蒸汽再导入二级低压缸体完成二次膨胀，相比单缸蒸汽机能够大幅提升蒸汽热能利用效率，减少蒸汽损耗，同等蒸汽供给条件下动力输出更平稳，扭矩波动更小。整体结构采用卧式对称双缸布局，两个缸体平行布置在统一的安装基座上，通过共用的曲轴连杆机构将活塞的往复直线运动转化为曲轴的旋转运动，曲轴输出端集成大直径飞轮结构，利用飞轮的转动惯量抵消活塞往复运动带来的转速波动，让动力输出更平顺，同时飞轮端可直接连接皮带轮或联轴器，方便对接各类需要驱动的负载设备。设计过程中充分考虑了安装与维护的便捷性，所有缸体、阀组、传动部件都采用模块化设计，核心运动部件的安装基准统一集成在整体式铸铁基座上，基座预留了标准的地脚安装孔位，安装边界规整，不需要额外定制复杂的安装支架，日常维护时可以单独拆解单个缸体进行检修，不需要完全拆解整个机组。配气机构采用外置滑阀结构，通过曲轴端的偏心轮带动滑阀往复运动，精准控制两个缸体的进排气时序，保证蒸汽进排的节奏与活塞运动位置精准匹配，避免蒸汽浪费或者动力冲突。机组的润滑点位采用集中供油设计，在基座侧面设置了手动注油装置，可以定期为曲轴轴承、连杆销轴、滑阀导轨等运动摩擦副补充润滑油，降低运动部件的磨损，延长设备整体使用寿命。整体外形紧凑规整，所有外露的运动部件都预留了安全防护的安装位置，在实际应用场景中可以加装简易防护罩，避免运行过程中人员误触运动部件引发安全风险。双缸对称的结构设计也让机组运行时的往复惯性力能够部分抵消，相比单缸结构运行振动更小，运行噪音更低，对安装基础的强度要求更低，适配更多样的安装使用场景。
