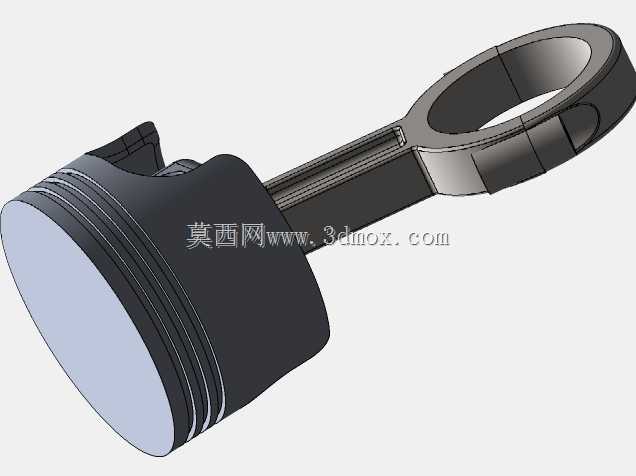

内燃机活塞连杆组结构设计

该活塞连杆组作为内燃机核心往复运动部件，广泛应用于小排量通用汽油机、摩托车发动机、小型农用动力机械等场景，是将燃料燃烧产生的热能转化为旋转机械能的核心传力构件，直接决定动力输出的平顺性与整机可靠性。在实际运行过程中，活塞头部直接承接燃烧室爆燃产生的高压燃气推力，通过活塞销将作用力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，对外输出扭矩，同时带动配气机构、冷却润滑系统等附属部件协同运转。从功能特性来看，活塞头部设计有三道环槽，分别用于安装气环与油环，两道气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，减少积碳生成与机油消耗；活塞裙部采用型线优化设计，在热态工况下可适配气缸内壁形变量，保持合理配缸间隙，既避免冷态敲缸，也防止热态膨胀拉缸，裙部表面的减摩结构设计可有效降低往复运动的摩擦损耗。连杆部分采用工字形截面杆身设计，在保证结构强度、抗弯曲抗扭转刚度的前提下尽可能降低往复运动惯量，大小端分别设置活塞销孔与曲轴轴瓦安装位，大端采用分体式结构，通过螺栓紧固包夹曲轴连杆轴颈，可承受交变的燃气冲击力与惯性力载荷。设计过程中重点匹配了对应排量机型的燃烧室压缩比参数，活塞顶面的凹坑结构适配燃烧室气流组织需求，优化油气混合效率；整体安装边界严格适配对应机型的气缸直径、活塞行程、曲轴连杆轴颈尺寸、活塞销直径等核心装配参数，活塞销孔与连杆小端的配合精度、连杆大端与轴颈的配合间隙均经过公差匹配，可直接用于对应机型的结构教学、性能仿真分析或改装方案验证，能够准确还原活塞连杆组在不同工况下的运动轨迹与受力状态，为动力系统的优化设计提供直观的结构参考。
