医院可再生能源制氧供能集成系统

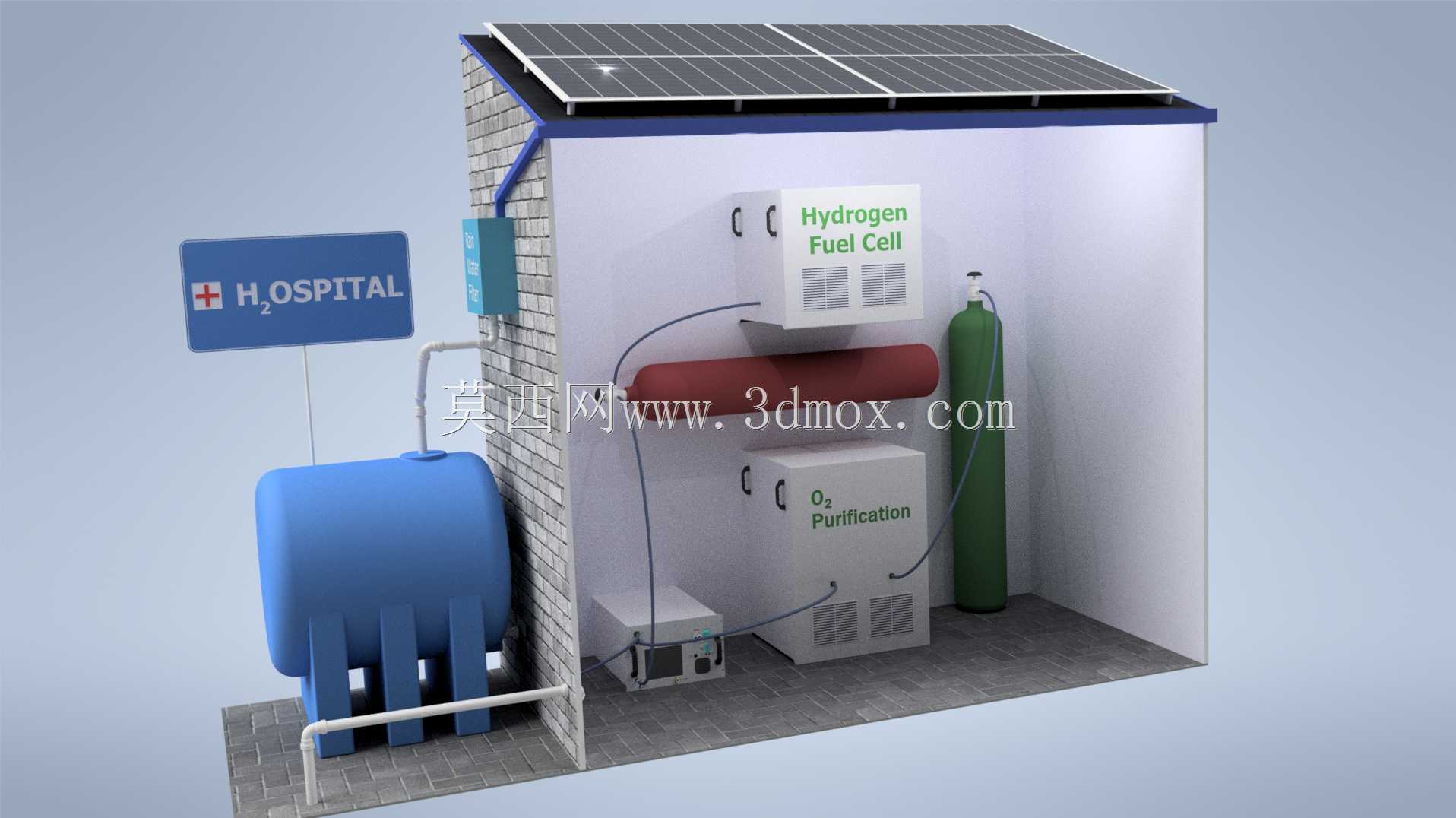

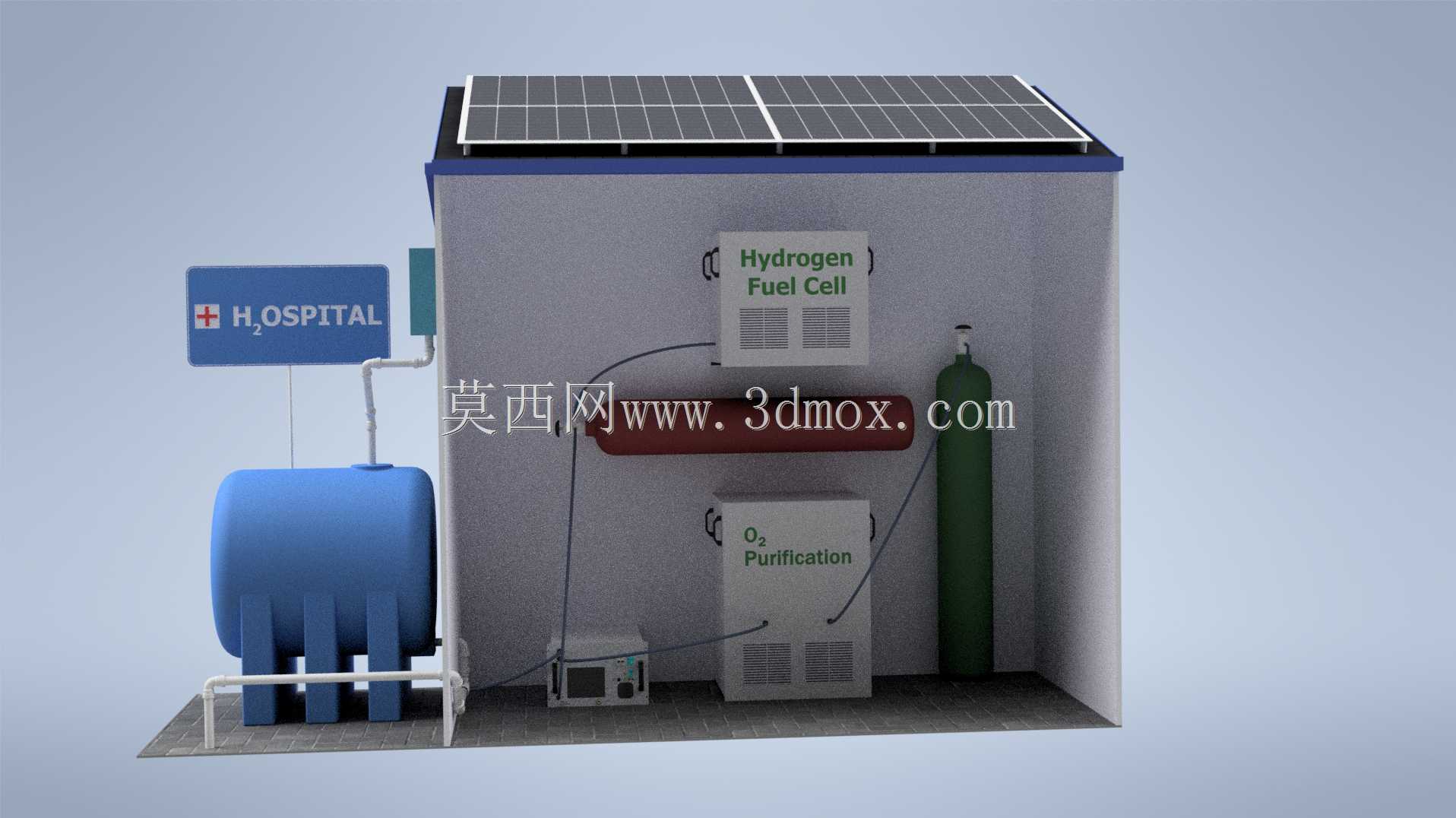

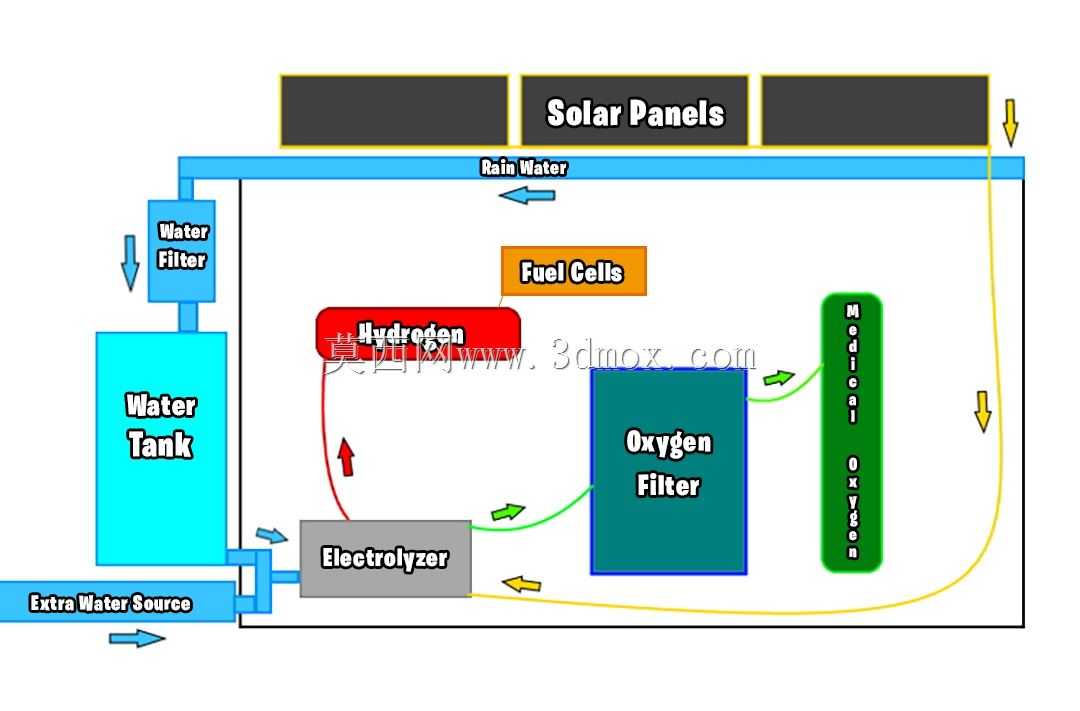

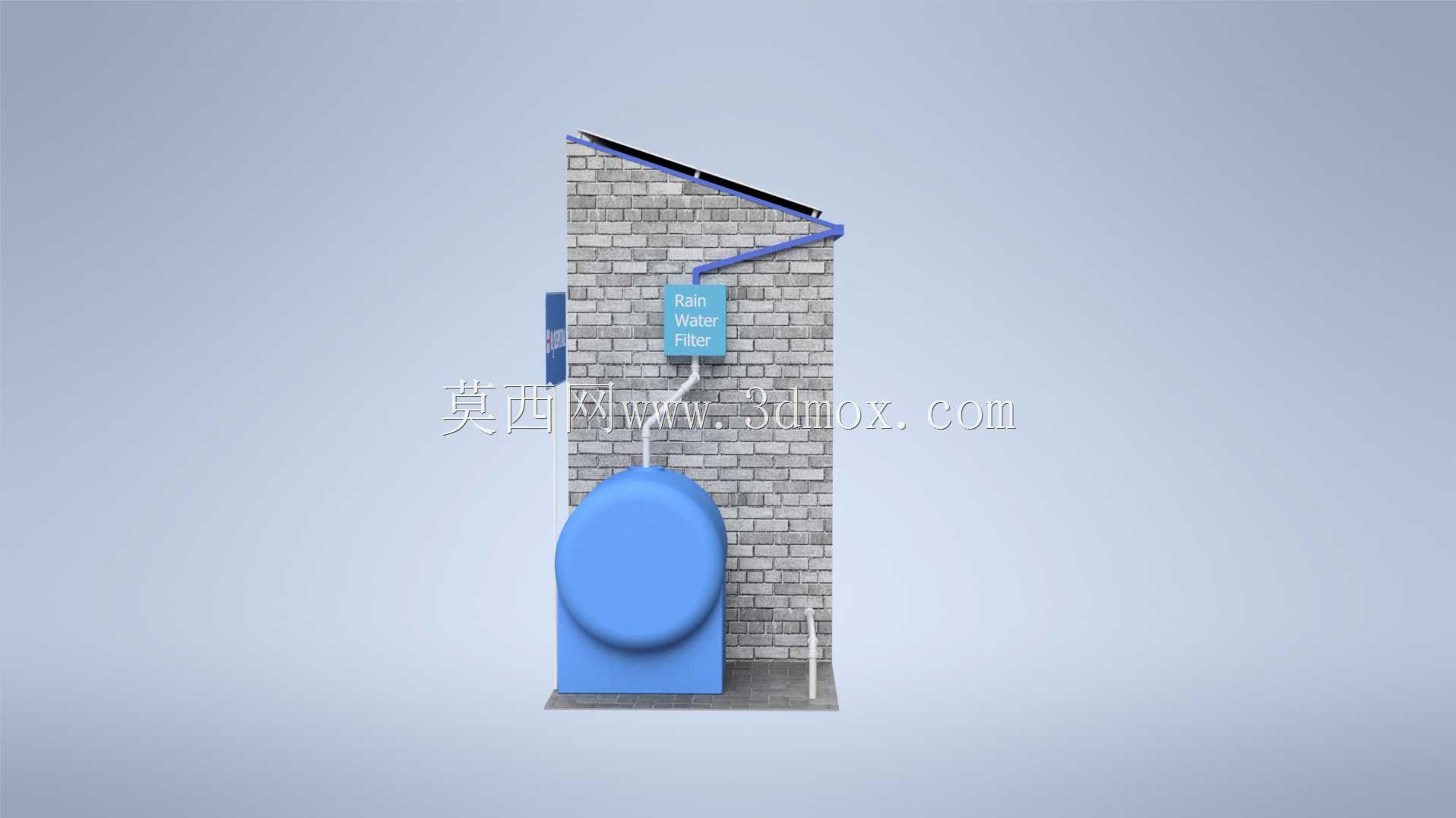

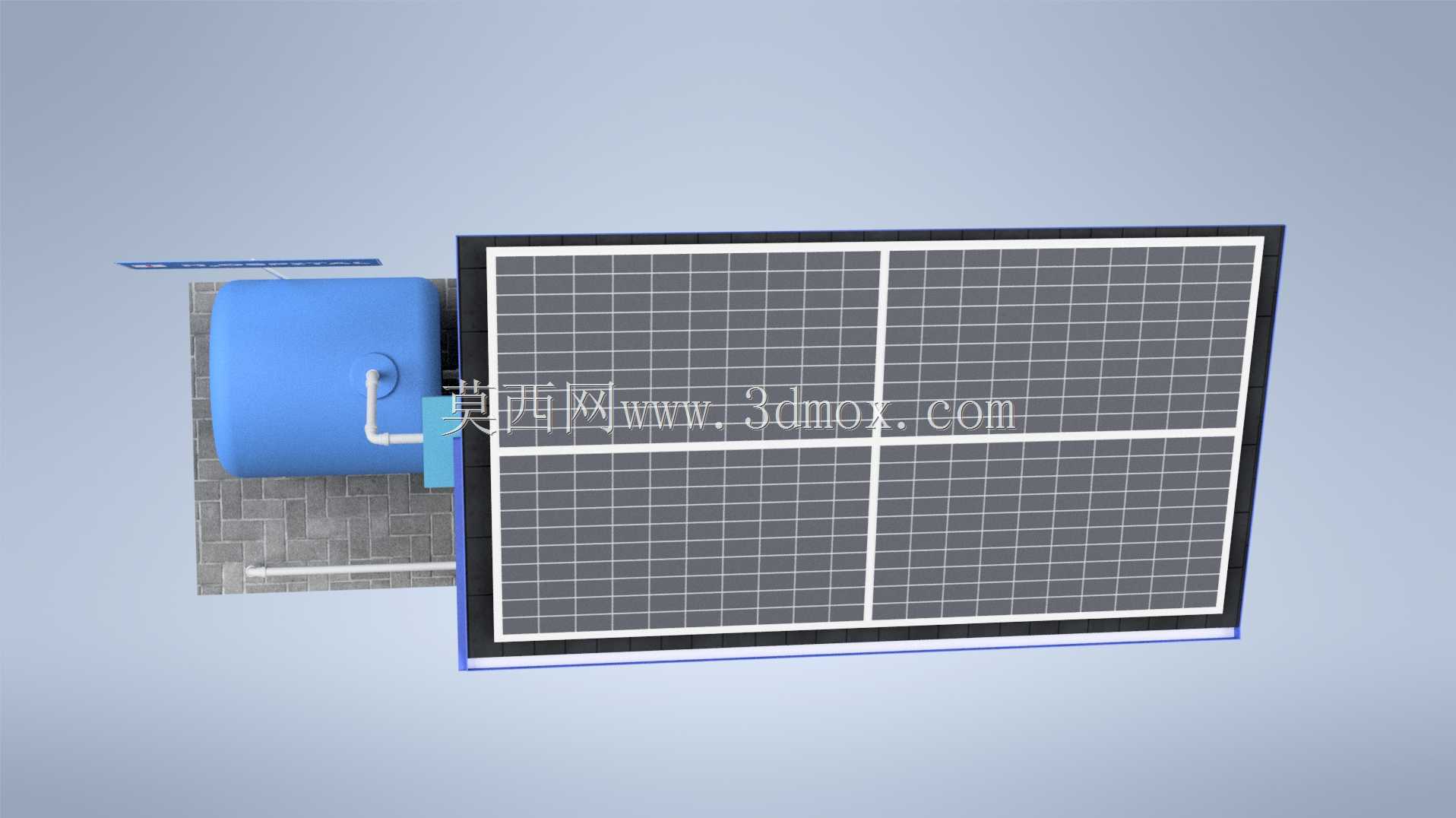

这套集成系统主要面向偏远地区无稳定市政配套的基层医疗站点、应急临时医疗点、野外医疗救援驻点设计，可在脱离公共电网与集中供氧管网的场景下，独立完成医疗用氧制备、站点基础电力供应两大核心功能，解决极端场景下医疗站点的能源与医疗资源自给难题。整套系统采用模块化集成舱式设计，将所有功能单元整合在单块预制安装基座上，外围采用半围合式围护结构，一侧为砖砌质感的承重外墙，预留所有管线穿墙接口，其余立面做开放式无遮挡设计，既可以为内部设备遮挡户外直射阳光与雨水侵袭，又能预留充足的操作维护空间，方便运维人员快速排查设备故障、更换耗材。顶部平铺的光伏板采用倾角安装设计，匹配大部分中纬度地区的太阳高度角，最大化光伏发电效率，光伏发出的直流电直接接入下方的氢能储能单元，无需额外搭建外置储能电池架。系统核心功能单元分为三个模块：顶部的氢燃料电池单元负责将氢能转化为稳定交流电，供给医疗站点的照明、基础医疗设备用电；中部的氧气净化单元对接前端储水制氢环节的副产物氧气，经过多级过滤、净化、稳压处理后，输出符合医用氧标准的氧气，接入站点的供氧终端；侧边的立式高压储氢罐负责存储光伏富余电量电解水制备的氢气，作为长时储能介质，应对连续阴雨天气下的能源供应缺口。外侧配套的卧式承压储水罐一方面为电解水制氢提供原料水源，另一方面可回收燃料电池运行产生的余热，为医疗站点提供基础生活热水。整套系统安装边界紧凑，整体占地仅需六平方米左右，所有设备接口均采用快装式设计，现场无需大规模土建施工，仅需平整硬化地面即可完成吊装部署，管线全部采用沿墙明装排布，后期维护时无需拆解围护结构即可快速完成管路检修与部件更换。设备运行过程中无废气、废渣排放，仅产生纯净水与少量余热，完全适配医疗场所的洁净环境要求，可作为常规医院供能供氧系统的应急备份单元，也可独立支撑小型医疗站点的长期运行。
