叉型铰接连接支座机械结构设计

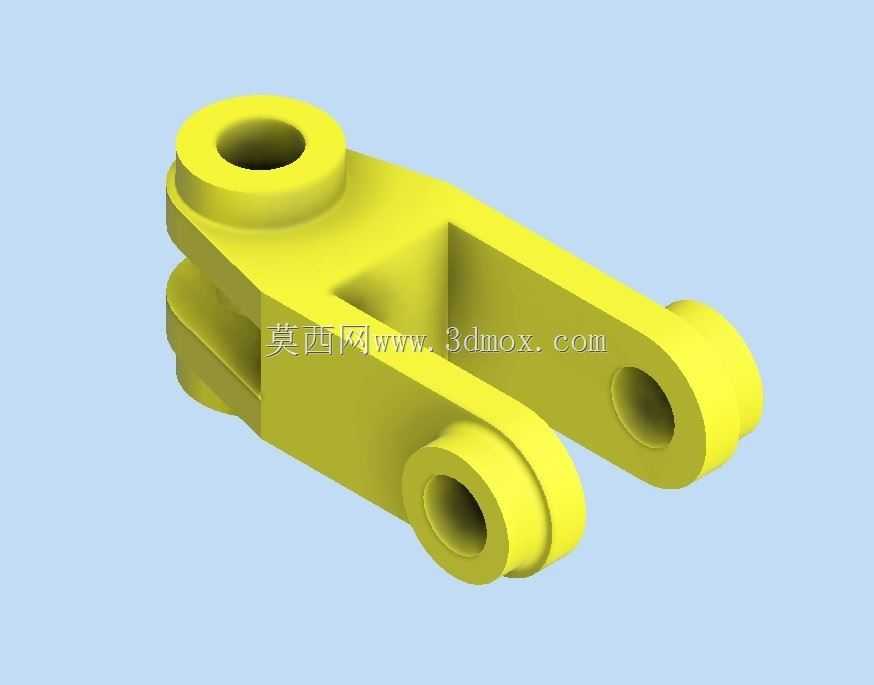

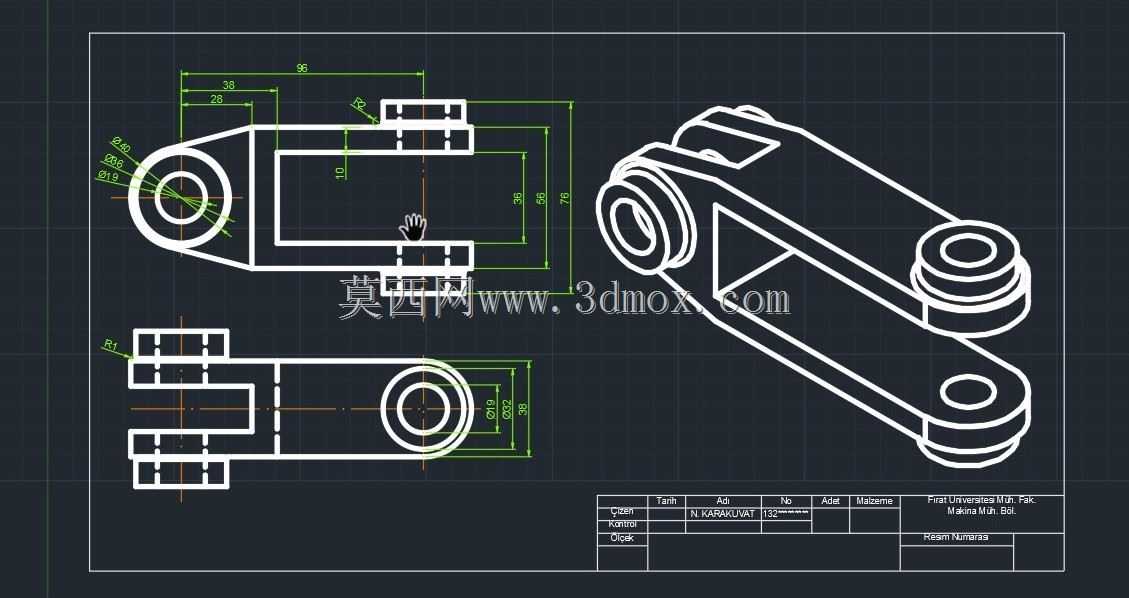

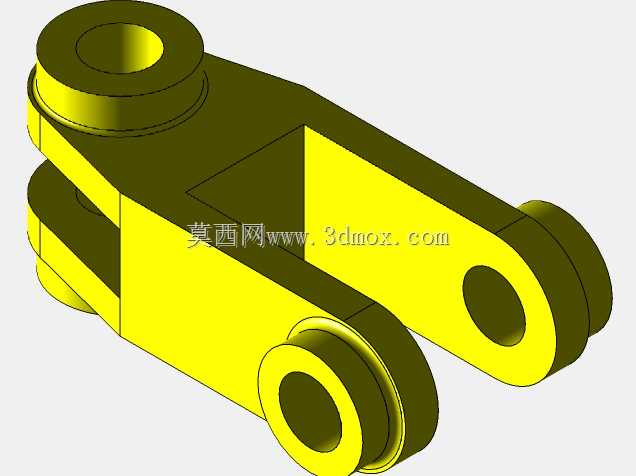

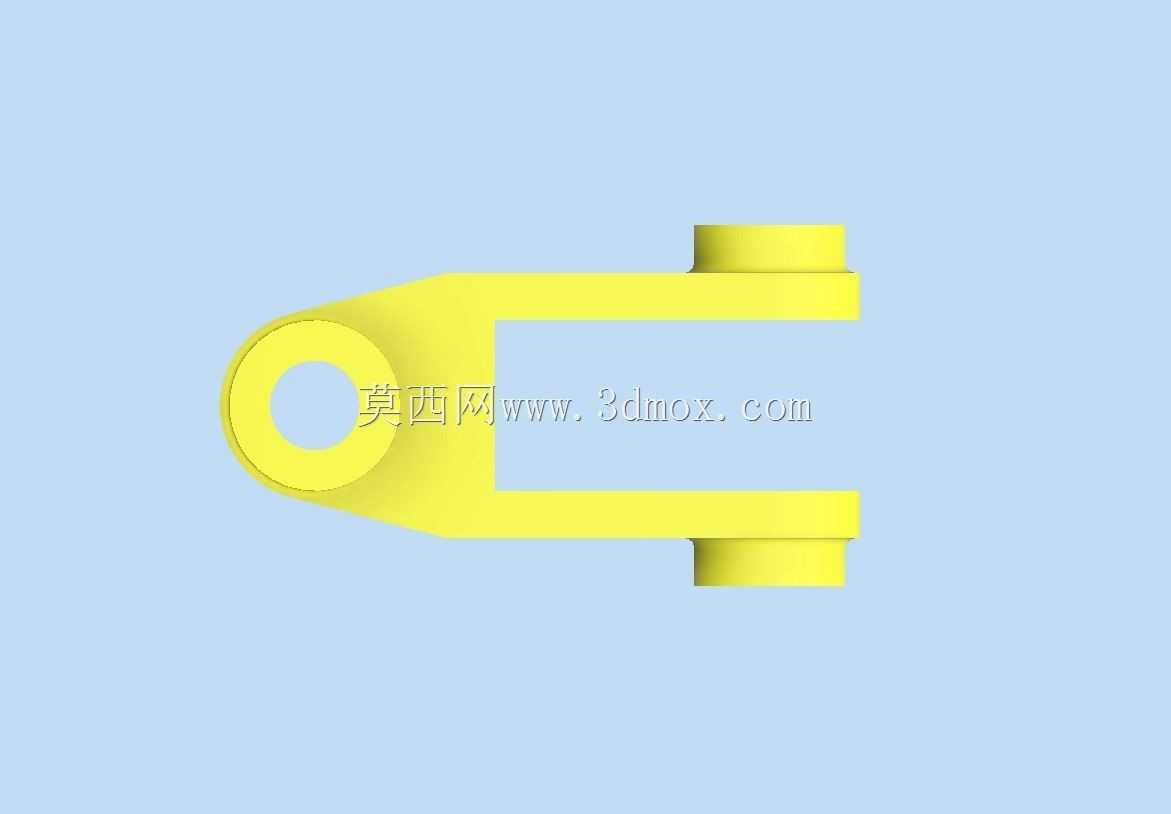

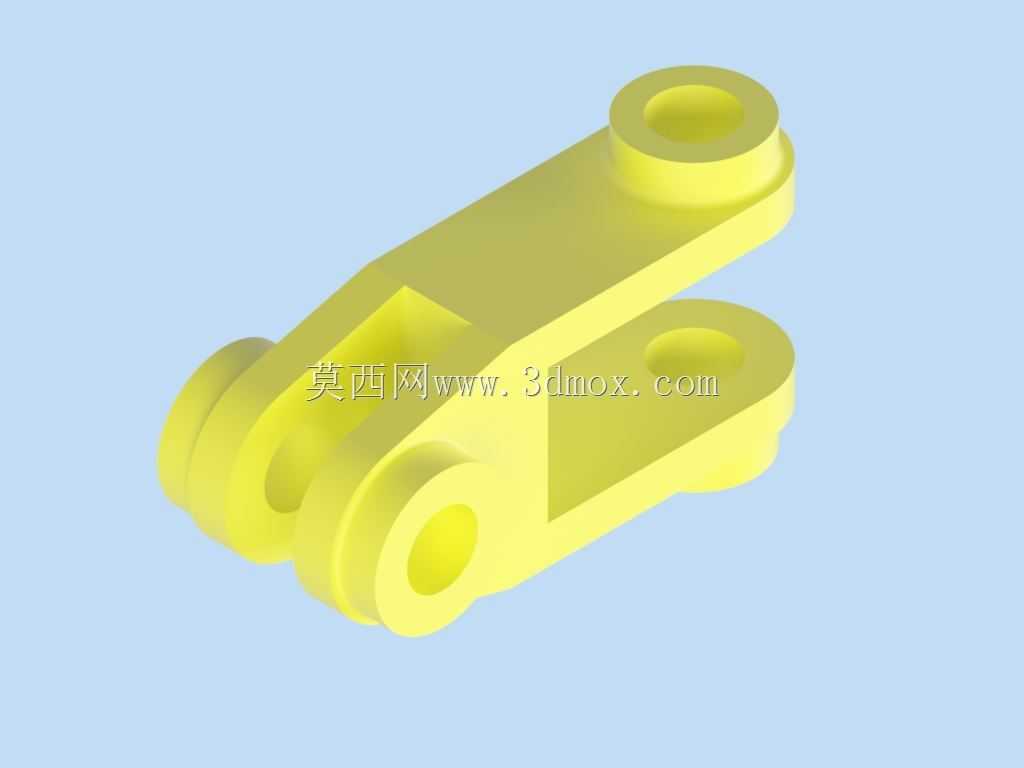

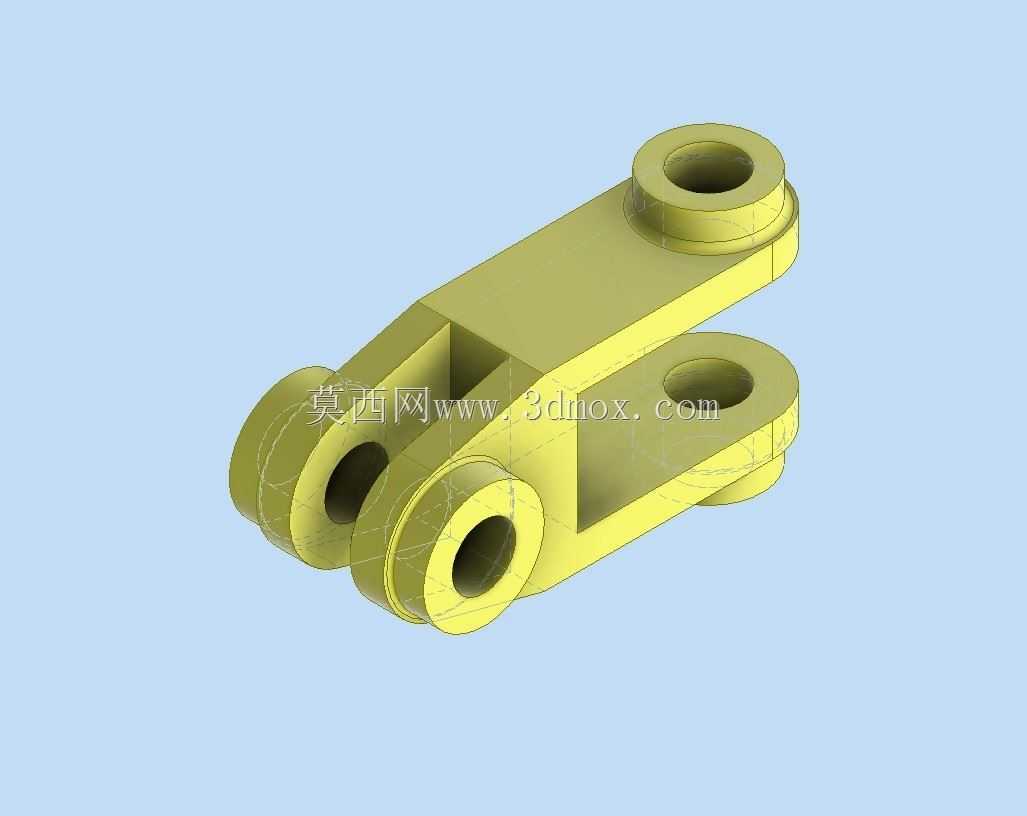

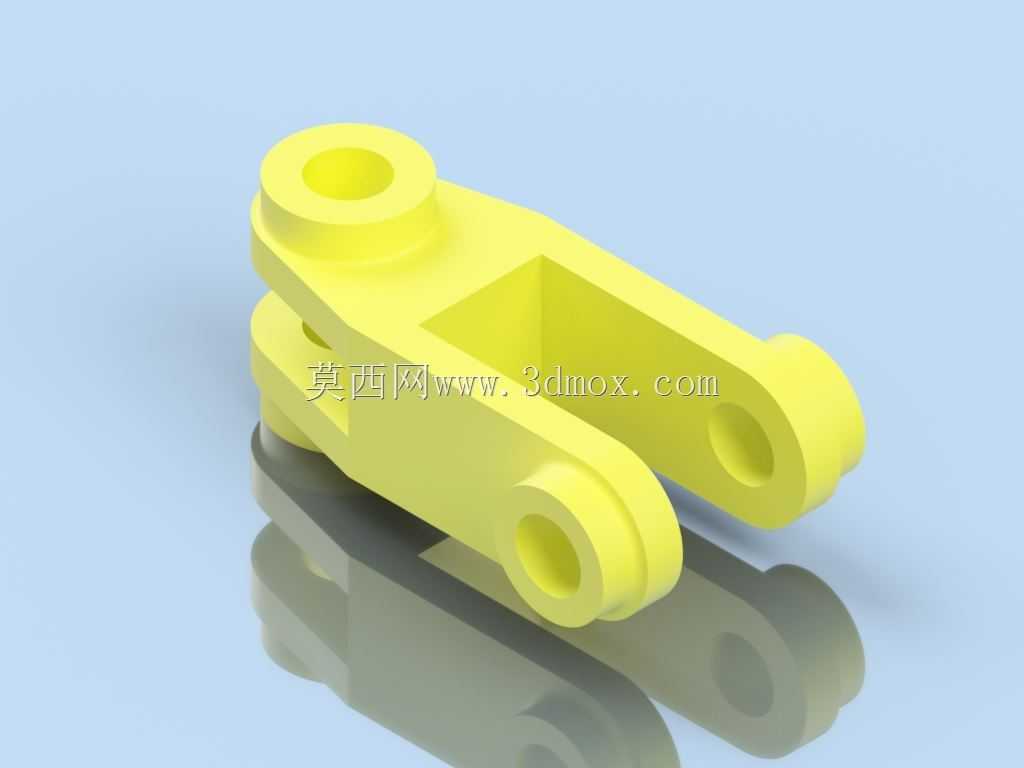

该叉型铰接连接支座是工业机械传动与支撑系统中常用的受力连接构件，广泛应用于工程机械的连杆传动机构、自动化生产线的工位摆臂连接、物流输送设备的活动架体铰接、农用机械的悬挂调节结构等场景，主要承担多方向载荷传递、活动关节铰接定位、运动轨迹约束的核心作用，能够在往复摆动、小幅转动的运动工况下保持稳定的结构强度，避免连接部位出现应力集中导致的变形或断裂。从功能特性来看，该构件采用一体化叉型开口结构设计，一端设置单耳带通孔的安装端，可通过销轴与固定端支座完成铰接固定，另一端为对称双耳带同轴通孔的连接端，能够与配套的活动连杆、摆臂部件实现同轴铰接，中部采用内凹式腔体减重设计，在保证整体结构刚度的前提下有效降低构件自重，减少运动过程中的惯性负载，所有铰接孔位均设计为等壁厚同轴结构，能够保证销轴安装后的同轴度，减少转动过程中的偏磨问题，延长铰接副的使用寿命。在设计思路上，该构件充分考虑了实际工况下的受力分布，对叉型根部、孔位周边等应力集中区域做了圆弧过渡加厚处理，避免直角结构带来的应力断裂风险，整体外形采用对称式布局，既便于加工过程中的装夹定位，也能保证受力时两侧载荷均匀分布，不会出现单侧偏载的问题。从安装边界来看，构件单耳端的通孔直径与双耳端的同轴通孔直径根据配套销轴的标准尺寸做了适配设计，双耳的开口间距预留了足够的连杆安装空间，能够容纳对应厚度的连接臂装入，整体长度、宽度、高度尺寸符合常规小型传动机构的安装空间要求，安装时仅需将对应销轴穿入铰接孔，加装轴端挡圈即可完成固定，无需额外复杂的安装工序，后期维护时拆卸更换也十分便捷，能够适配多数需要小幅摆动传动的机械连接场景，可直接作为标准铰接连接件用于各类中小型机械设备的活动关节部位。
