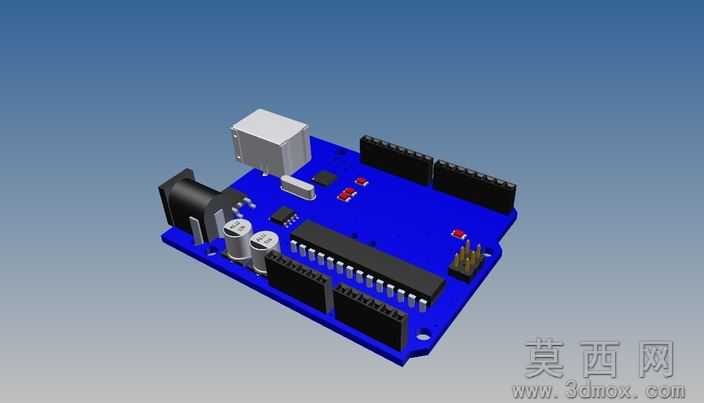

ArduinoUno控制电路板三维结构模型

本模型为ArduinoUno开源控制电路板的高精度三维结构模型，完整还原了经典Uno开发板的全部硬件结构细节。建模阶段以官方公开的PCB尺寸规范为基准，先绘制板卡外轮廓与定位孔草图，按照1:1比例确定板卡长宽尺寸与安装孔位坐标，再逐一排布板上的各类元器件，从电源接口、USB通信接口、DC电源座到排针排母、主控芯片、电容电阻、复位按键、LED指示灯，每一个元件的外形尺寸、安装位置都严格参照实物进行建模，保证各元件之间的装配间隙符合实际生产规范，无结构干涉问题。参数设计上，模型完整保留了板卡的关键尺寸参数，包括板厚、排针间距、接口插拔尺寸、元件高度参数，所有可活动的接口结构都预留了合理的装配公差，能够直接用于结构验证、外壳适配设计等场景。渲染材质方面，PCB基板采用哑光蓝色阻焊层材质模拟真实电路板的表面质感，金属排针、接口部分采用亮面金属材质还原金属光泽，电容、芯片等塑封元件采用哑光黑色或灰色塑料材质，USB接口的金属屏蔽壳、电源座的金属部分都做了对应的材质区分，整体渲染效果贴近真实开发板的视觉观感，能够清晰区分不同元件的材质属性。结构原理上，模型还原了Uno板卡的经典布局，电源输入区域位于板卡侧边，主控芯片位于板卡中心位置，四周排布数字IO与模拟IO排针，板载电源指示灯、状态指示灯的位置与实物完全一致，清晰展现了开源开发板的硬件布局逻辑，能够帮助学习者直观理解板卡的硬件排布与接口分布。软件兼容方面，模型采用Autodesk Inventor2011版本创建，完整保留了建模的特征树与参数化信息，可直接在Inventor各高版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，能够兼容SolidWorks、UG、ProE等主流三维设计软件，方便不同软件使用习惯的设计者进行二次修改与结构适配。研发教学应用上，该模型可用于嵌入式开发教学中的硬件结构讲解，帮助初学者快速熟悉ArduinoUno板卡的硬件组成与接口位置，也可用于创客项目中的外壳设计、结构适配，在产品开发阶段验证板卡与其他结构件的装配兼容性，还可作为电子类课程的三维教学素材，辅助讲解开源硬件的结构设计逻辑，降低电子硬件的学习门槛。
