ArduinoUno开源控制电路板结构设计

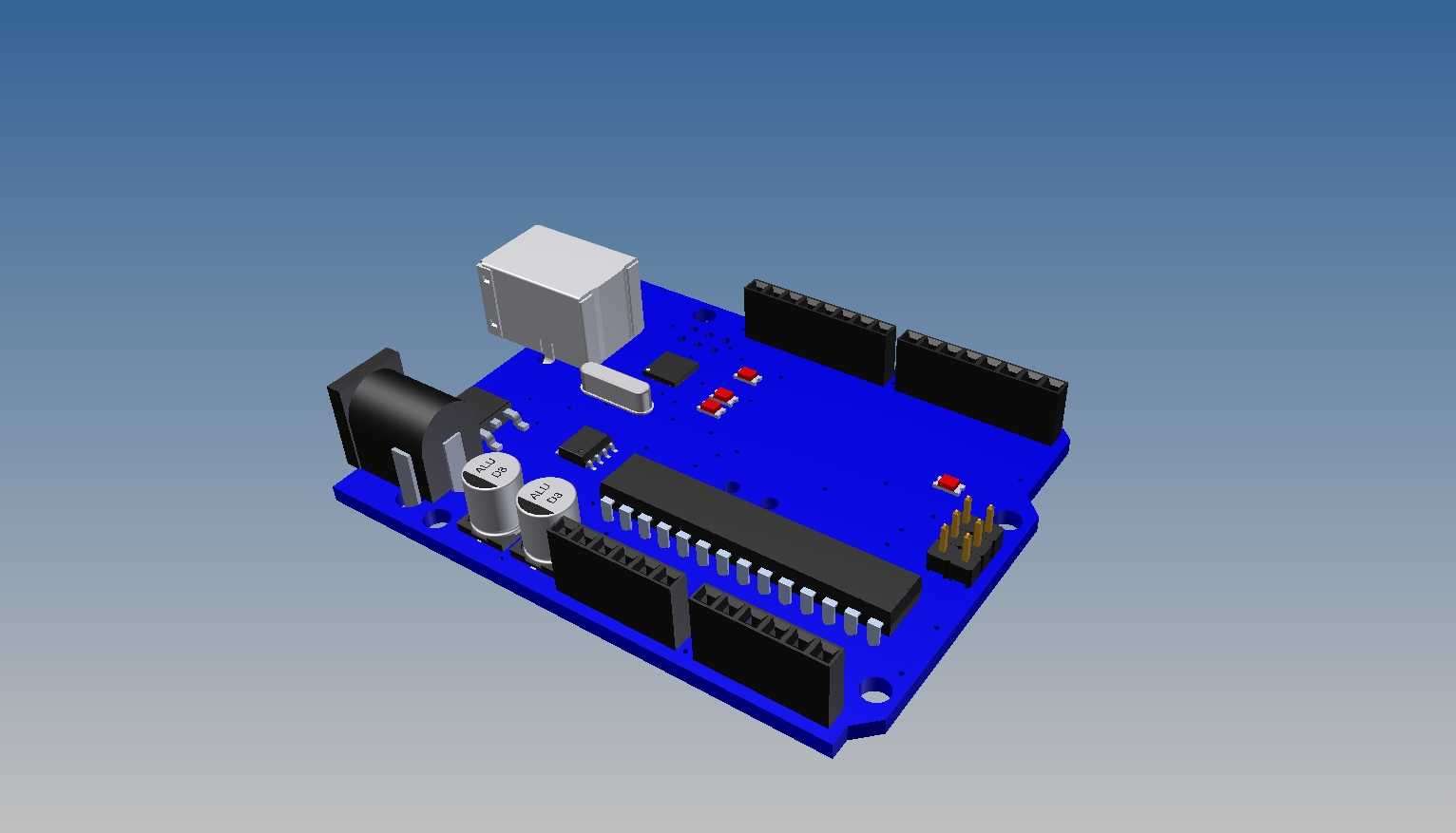

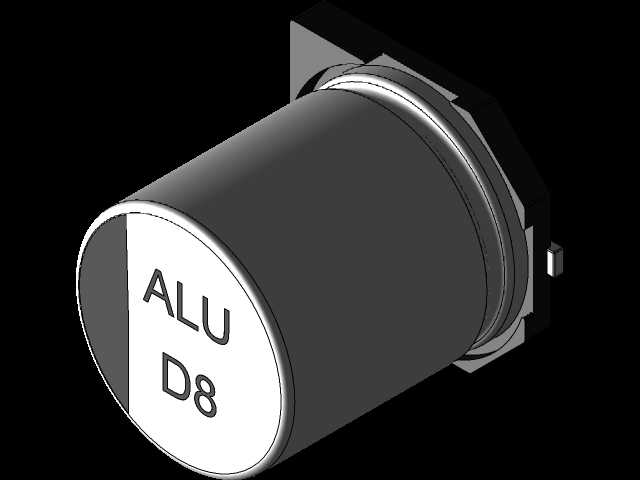

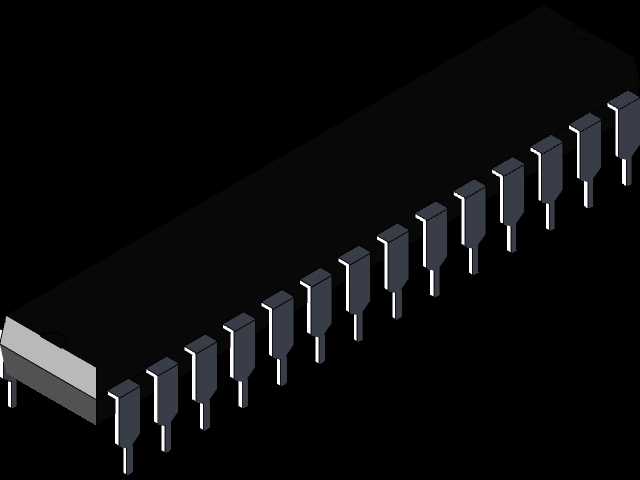

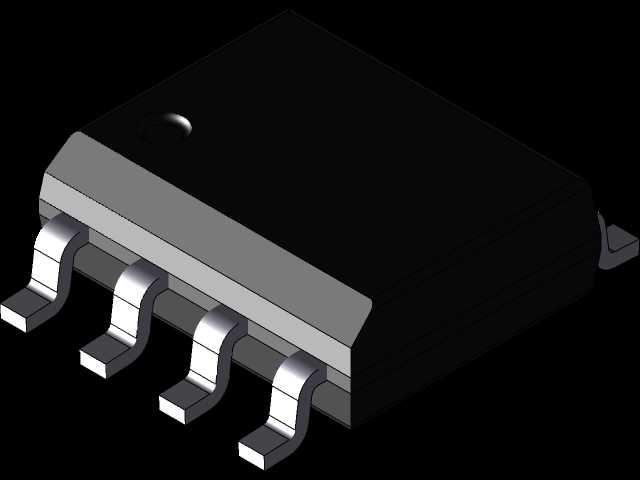

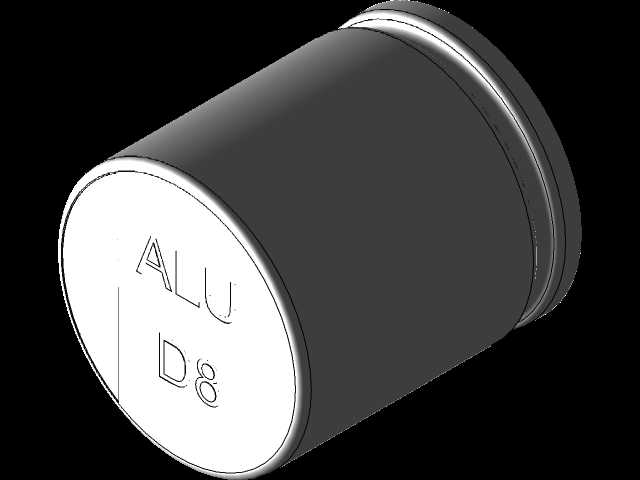

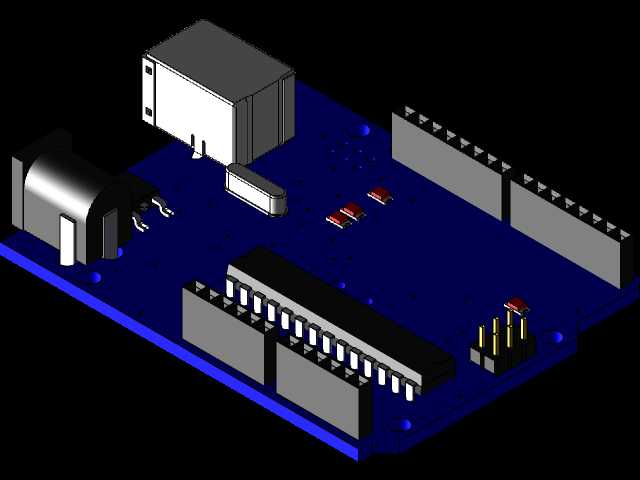

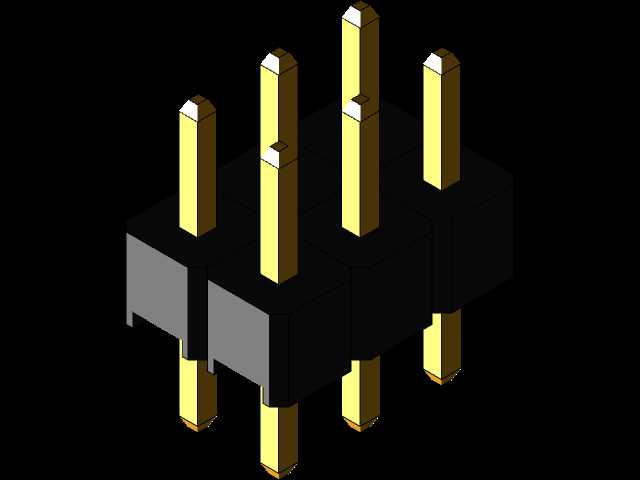

这款Arduino Uno控制板的三维结构设计，面向电子原型开发、创客项目制作、小型智能设备控制等多类应用场景，是开源硬件领域应用最广泛的通用控制载体，可承接各类小型自动化装置、创意电子作品、教学实验平台的核心控制功能，能实现传感器数据采集、执行器驱动控制、简单逻辑运算处理等核心功能，适配各类入门级电子开发需求。从功能特性来看，该控制板集成了电源输入接口、USB通信接口、数字IO排针、模拟输入排针、主控芯片、复位按键、电源指示灯、状态指示灯等核心部件，各部件的布局充分考虑了实际使用中的接线便利性与操作可达性，电源接口布置在板侧边缘，方便外接直流电源供电；USB接口布置在板端一角，可同时实现程序下载与串口通信功能，不会与其他接线产生干涉；排针接口沿板体两侧平行布置，间距统一为标准2.54mm，适配市面上绝大多数杜邦线、扩展模块的连接需求，无需额外转接即可直接对接各类常用传感器、驱动模块。设计过程中，首先以标准Arduino Uno的公开硬件规范为基础，严格遵循PCB板的安装边界要求，板体整体为规则矩形，四角预留了标准直径的安装固定孔，可直接配合铜柱固定在各类项目外壳、安装支架上，安装孔的位置与间距完全匹配通用开源项目的安装尺寸，无需额外打孔改造即可完成装配。板上各元器件的高度做了统一管控，最高的USB接口、电源接口高度不超过板体上方12mm，电解电容、排针等部件高度控制在8mm以内，确保板体装入常规厚度的项目外壳时不会出现顶盖干涉的问题。布局设计时充分考虑了散热与信号干扰问题，主控芯片布置在板体核心区域，周边预留了足够的散热空间，电源回路与信号回路做了分区布置，减少电源波动对信号采集的干扰；复位按键布置在板侧容易触碰的位置，方便开发过程中随时复位重启设备，同时又不会因为日常接线误触导致设备重启。各接口的丝印标识位置对应清晰，三维结构中预留了丝印的凹陷位置，实际生产时可直接丝印引脚编号与功能标识，降低组装与接线的出错概率。整体结构兼顾了实用性与通用性，既可以直接用于3D打印定制外壳的适配验证，也可以作为电子项目整体结构设计中的核心部件参考，帮助开发者快速完成整体设备的结构布局与安装干涉检查，缩短原型开发的周期。
