风机散热用金属防护格栅结构设计

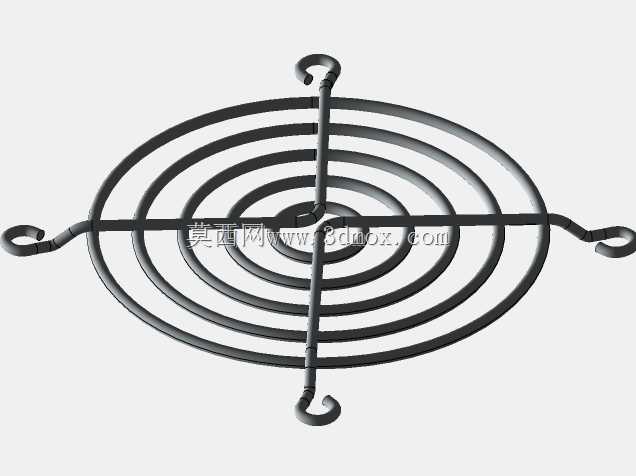

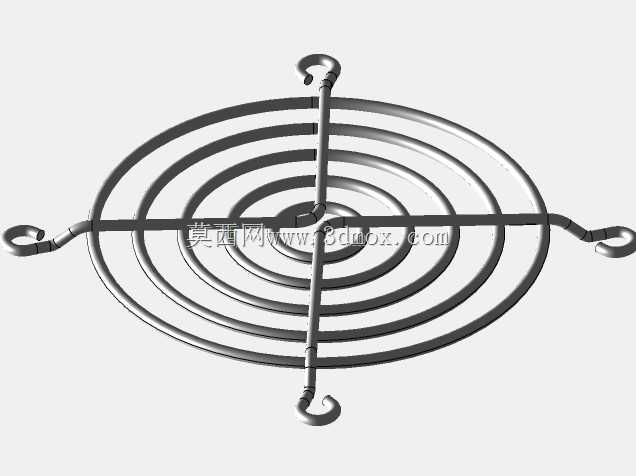

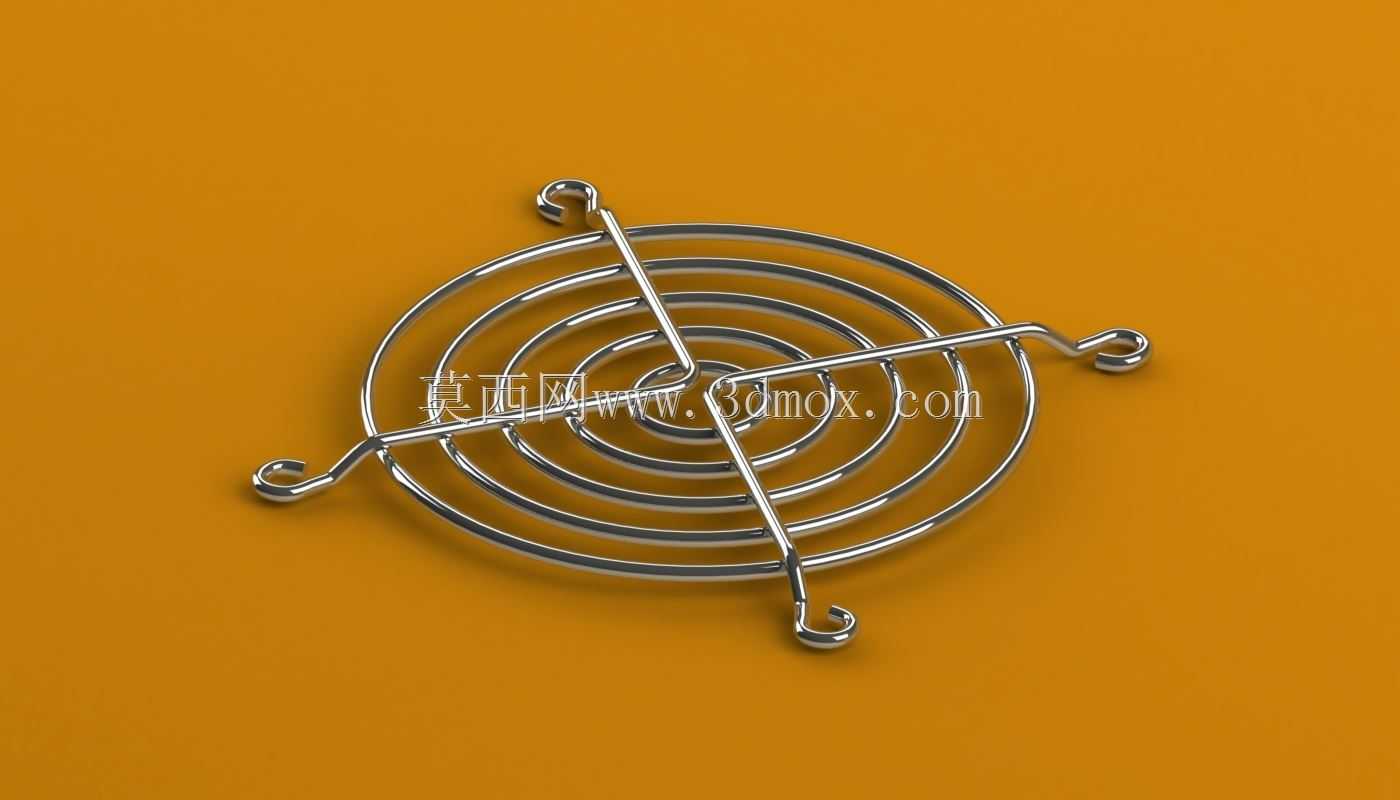

这款金属防护格栅主要应用于各类轴流风机、散热风扇的前端防护场景，常见于工业机柜散热工位、小型通风设备、家电散热模块、电子设备风冷系统等位置，核心作用是在保障气流顺畅通过的前提下，阻隔外部异物、人员肢体意外接触高速运转的风轮，避免机械伤害与设备损坏，是风冷散热系统中不可或缺的安全防护构件。从实际使用功能来看，该格栅采用同心圆金属线材排布结构，多圈同心环通过径向支撑筋焊接固定为整体，既保证了网面的结构强度，又尽可能减少了对气流的阻挡，不会明显增加风阻影响散热效率；四个端部带挂钩的固定支脚均匀分布在格栅外圈，安装时可直接卡入风机端盖对应的固定孔位，无需额外紧固件即可完成快速装配，拆卸维护时也无需工具即可徒手操作，大幅降低了设备运维的拆装难度。在设计思路上，这款格栅优先平衡了防护性能与通风效率的关系：同心环的间距经过合理测算，既能够阻挡直径超过安全阈值的异物进入风轮区域，又不会因为环距过密导致气流通过率下降；径向支撑筋采用与环材同直径的金属线材，与环体焊接后形成稳定的三角受力结构，即使受到一定程度的外力挤压也不易发生变形，能够维持网面的平整形态，避免长期使用后网体变形触碰风轮产生异响或故障。从安装边界与尺寸适配来看，该格栅为圆形结构，整体外径匹配常规80规格轴流风机的安装尺寸，四个固定挂钩的位置与标准80风机的安装孔位完全对应，安装后格栅与风机端面的贴合间隙控制在合理范围，不会出现安装后松动晃动的问题；线材直径选用兼顾强度与轻量化的规格，整体重量较轻，不会给风机安装端带来额外的承重负担，金属表面做了抛光防锈处理，在常规室内使用环境下不易生锈氧化，能够长期保持外观整洁与结构强度，适配绝大多数常规风冷散热场景的使用需求。
