斜直口组合式冲压成型杯套壳体结构

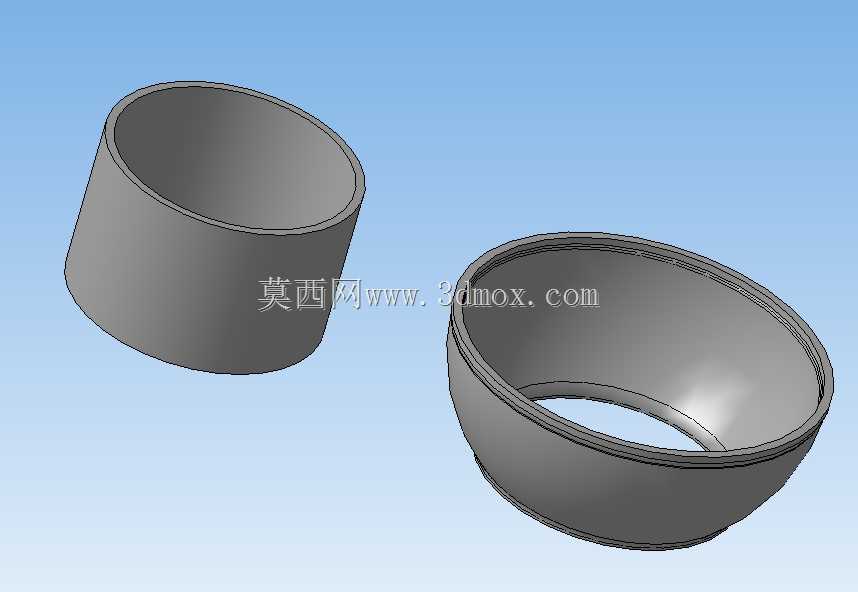

该组壳体构件主要应用于冲压生产工序中的成型工位，作为深拉伸类冲压作业的配套成型型腔构件，适配中小尺寸薄壁杯状零件的批量冲压加工场景，常见于日用五金、小型汽配钣金件、小家电金属外壳的生产流水线中，承担冲压过程中坯料塑形约束、成型面贴合支撑的核心作用。从功能特性来看，两款壳体分别对应不同拉伸深度的成型需求：斜直口款适配锥度较小、拉伸深度较浅的直壁杯件成型，开口端的微斜设计能够匹配冲压上模的导入角度，减少合模瞬间的坯料剪切应力，避免薄壁料在冲压起始阶段出现边缘褶皱、开裂的问题；弧面碗状款适配大弧度、深拉伸的半球底杯件成型，内壁的顺滑弧面完全贴合成品零件的外轮廓，能够在冲压过程中为坯料提供均匀的周向支撑，保证料流在型腔内匀速延展，避免局部壁厚过度减薄导致的零件强度不足问题。在设计思路上，两款构件均采用薄壁等厚结构设计，整体壁厚均匀控制在适配冲压模架的常规安装尺寸范围内，外壁做光滑无凸起处理，能够直接嵌入标准模架的固定腔体内，无需额外定制适配夹装结构；内壁成型面经过连续曲率校验，不存在锐角、拐点等易造成料流阻滞的结构，所有过渡位置均做圆角顺滑处理，能够有效降低冲压过程中的料流阻力，同时减少成型后零件表面的拉伤、划痕缺陷。从安装边界来看，两款构件的开口端均设计有一圈微凸的定位止口，止口外径与标准模架的安装槽内径采用间隙配合，安装时只需将构件沿止口推入安装槽即可完成定位，无需额外打销固定，能够大幅减少模架换型的调整时间；构件整体高度控制在常规冲压模的闭合行程范围内，不会出现合模干涉问题，底部为平整平面，能够与模架底部的支撑垫板完全贴合，承受冲压过程中的轴向压力时不会出现局部应力集中导致的构件变形。在实际生产应用中，该组成型壳体可根据加工零件的尺寸需求快速更换，适配不同规格的杯状薄壁件生产，成型后的零件尺寸一致性好，壁厚偏差能够控制在精密冲压的公差范围内，有效降低后续整形工序的加工量，提升整条冲压产线的生产效率。
