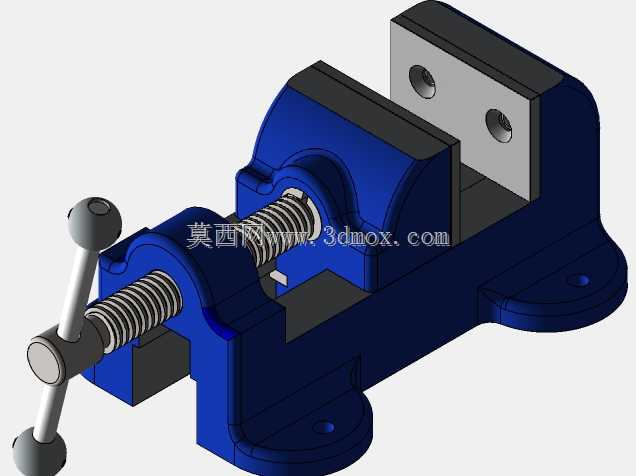

机用重型台虎钳夹持工装结构设计

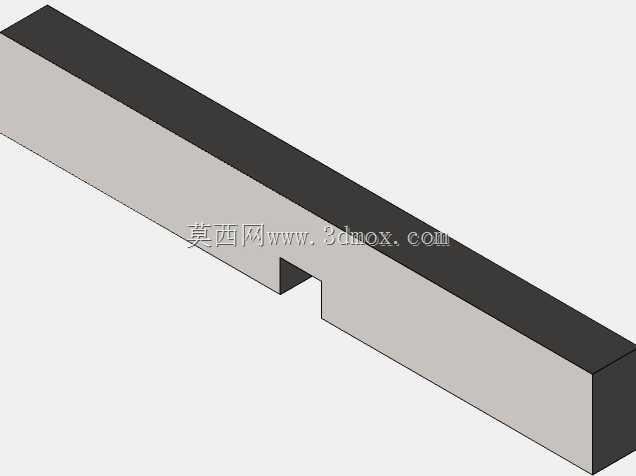

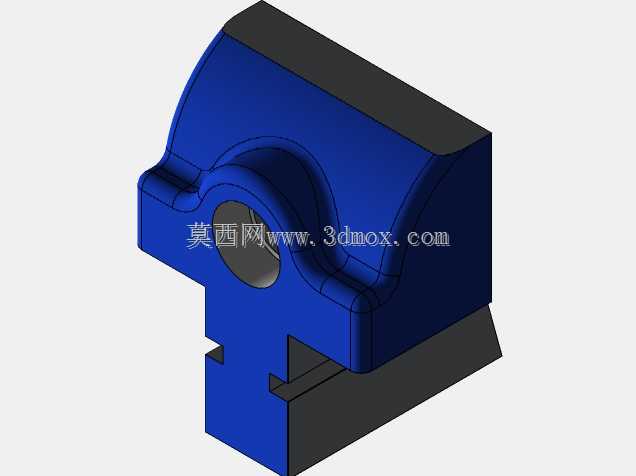

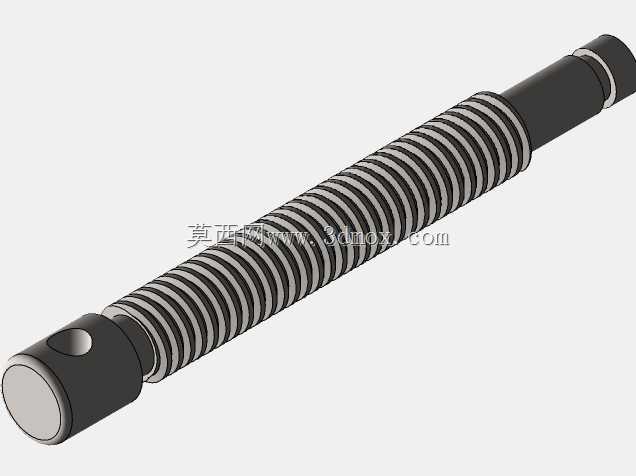

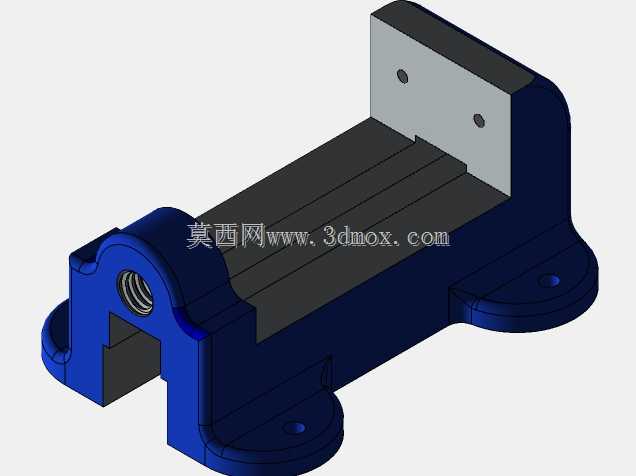

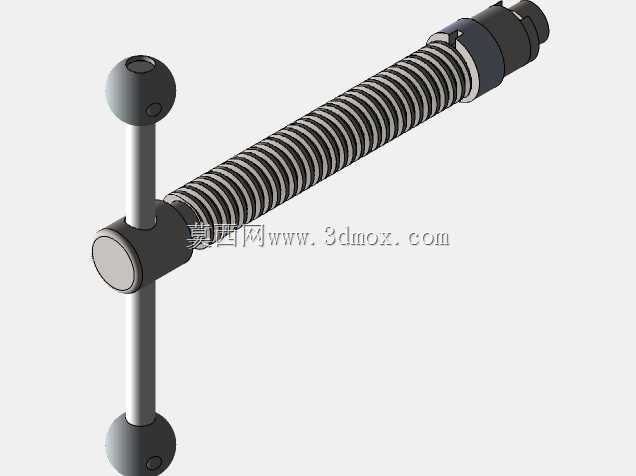

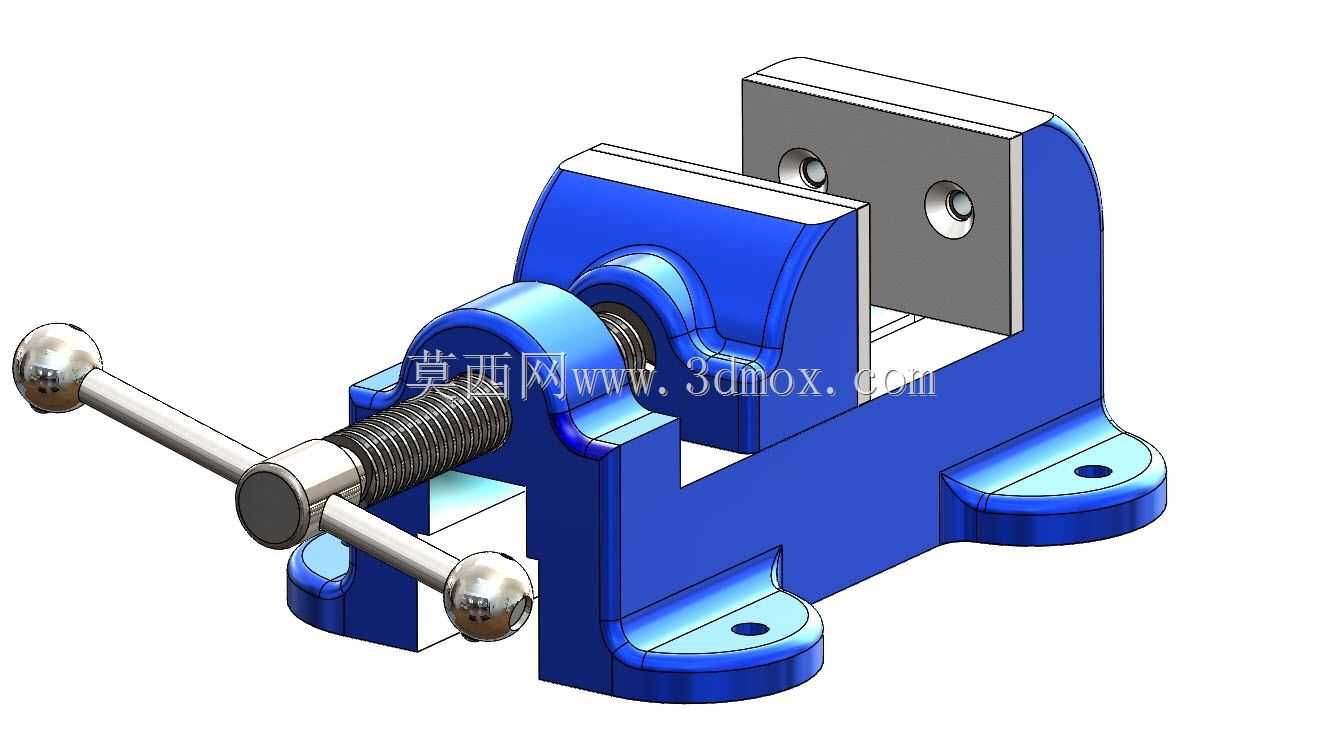

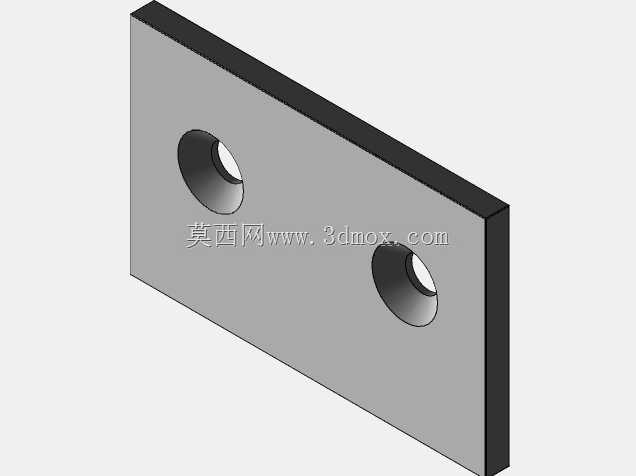

这款台虎钳是机械加工、钳工装配场景中应用极为广泛的通用夹持工装，主要承担工件装夹固定的核心功能，能够在锯削、锉削、錾削、小型零件钻孔攻丝、零部件修配、工件打磨去毛刺等多类作业场景下，为待加工工件提供稳定可靠的夹紧力，避免作业过程中工件出现位移、晃动，保障加工精度与操作安全。从功能特性来看，该台虎钳采用经典的丝杠螺旋传动结构实现夹紧动作，通过转动带球形端头的操作手柄，带动梯形丝杠旋转，驱动活动钳身沿固定导轨方向做直线往复运动，配合固定钳身上的可拆卸钳口板，可实现不同尺寸规格工件的夹持，钳口板表面加工有细密的防滑齿纹，能够大幅提升与工件接触面的摩擦力，即使承受较大的切削力、敲击力也不会出现工件打滑松脱的问题；同时可拆卸的钳口板设计也便于后期磨损后快速更换，延长整体工装的使用寿命。在设计思路上，这款台虎钳充分兼顾了结构刚性与操作便利性，整体钳身采用一体式铸造成型的框架结构，底座设置两个带安装孔的支撑耳，可通过螺栓将台虎钳牢固固定在钳工工作台、机床辅助工作台的台面上，安装边界清晰，安装孔位间距适配多数常规钳工台的预留安装位置，不会出现安装干涉问题；活动钳身与固定钳身的配合导轨采用大接触面的滑动配合结构，能够承受夹持过程中产生的倾覆力矩与侧向力，避免钳身出现偏摆、卡滞，保障夹持动作的顺畅性；操作手柄采用贯穿式设计，两端的球形端头既能够避免操作时划伤手部，也可在需要更大夹紧力时套入加力杆延长力臂，轻松获得足够的夹紧扭矩，适配重型工件的装夹需求。外形尺寸方面，该台虎钳整体结构紧凑，钳身高度适配操作人员站姿、坐姿作业的舒适操作区间，最大开口行程能够覆盖常规小型机械零件、五金工件的夹持尺寸范围，既不会因体积过大占用过多工作台操作空间，也不会因夹持行程不足限制适用场景。在实际生产应用中，这类台虎钳不仅是生产车间钳工工位的必备工装，也可作为家用五金维修、小型手工制作、院校金工实习教学的配套工具，其稳定的夹持性能、可靠的结构强度，能够满足多场景下的工件装夹需求，螺旋传动的夹紧方式具备自锁特性，夹紧后不会因作业过程中的振动出现自动松脱的问题，操作门槛低，无需复杂的调试即可快速上手使用。
