Tr104x6梯形螺纹通止检验塞规

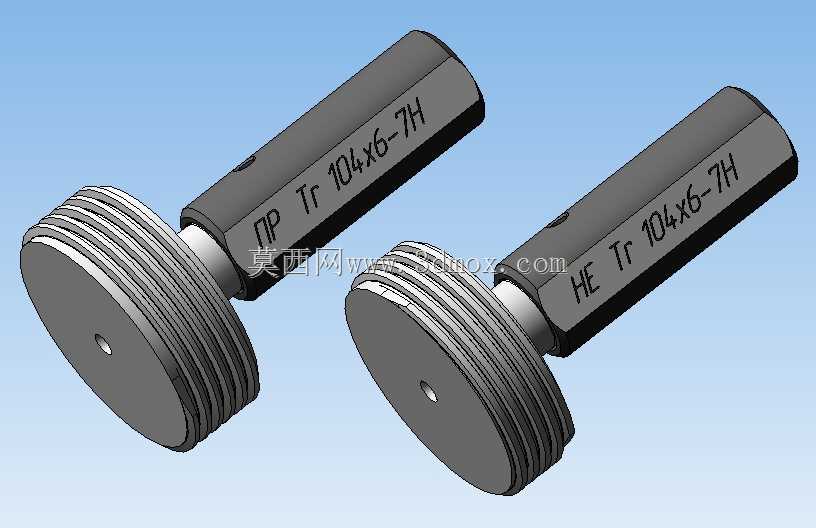

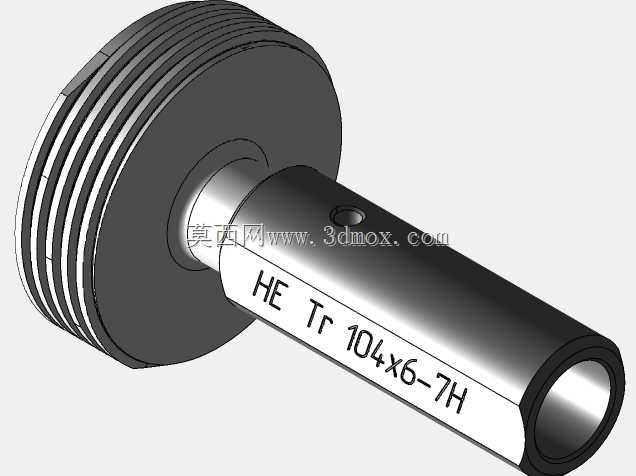

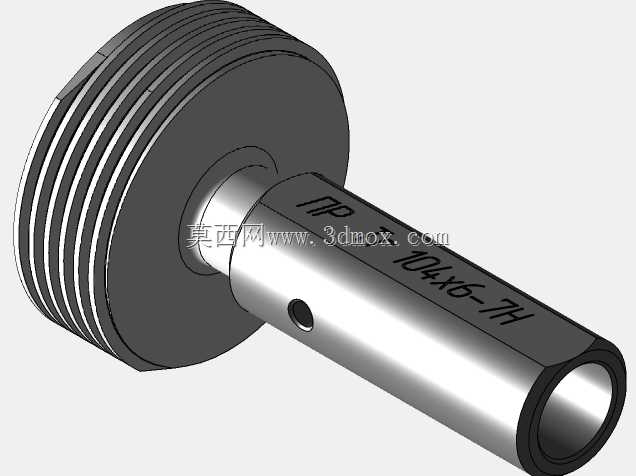

这款Tr104x6规格的梯形螺纹检验塞规，是机械加工、设备装配、重工制造领域中用于梯形螺纹副质量校验的核心接触式量具，主要应用在传动丝杠副加工终检、大型设备梯形螺纹连接件入厂检验、起重设备传动螺纹维保校验、机床进给丝杠精度复检等场景，是保障梯形螺纹配合精度、避免螺纹传动卡滞、间隙超差、负载失效的关键检验器具。整套塞规分为通端与止端两个独立检测单元，二者采用统一的柄部结构设计，柄部做六方铣削处理，可适配普通扳手加持，也可直接手动旋合操作，柄部表面采用激光蚀刻标注规格与通止标识，现场检验时可快速区分，避免错用导致的检验误判。塞规的检测工作段采用多圈完整螺纹齿形设计，通端螺纹长度覆盖被检螺纹的有效旋合长度，能够完整模拟合格外螺纹的旋合状态，检验时可顺利旋入全部有效螺纹长度，即可判定被检螺纹的作用中径、大径尺寸处于合格下限区间；止端螺纹段采用短齿少圈设计，仅保留2-3圈完整检测齿，检验时旋入量不超过两个螺距即可判定被检螺纹的单一中径未超出合格上限，从根本上避免螺纹中径超差导致的配合间隙过大、传动精度不足、负载下螺纹滑脱等问题。在设计层面，这款塞规严格遵循梯形螺纹公差体系要求，通端与止端的齿形角、螺距累积误差、牙侧粗糙度都做了严格的精度控制，检测齿的牙顶与牙侧做了微小的倒棱处理，既可以避免检验过程中划伤被检螺纹的加工表面，也能减少塞规自身的磨损，延长量具的使用寿命。塞规的柄部与检测头采用同轴一体式结构，同轴度误差控制在极小范围内，避免旋合检验时出现别劲、卡滞导致的检验误差。从安装与使用边界来看，这款塞规针对公称直径104mm、螺距6mm的Tr型梯形螺纹设计，仅适用于对应公差等级的内螺纹检验，不可用于检验其他螺距、其他牙型的螺纹，使用时需保持检测齿面清洁无铁屑、无毛刺，旋合过程中不可施加过大的侧向力与扭矩，避免塞规齿形崩损或测量失准。在重工传动场景中，梯形螺纹多用于大负载的直线传动结构，比如压力机的丝杠升降机构、水利闸门的启闭丝杠、大型机床的进给传动副，这类螺纹的精度直接决定了设备的传动平稳性与负载可靠性，这款塞规可在加工现场快速完成螺纹合格性判定，无需借助复杂的影像测量设备，大幅提升现场质检的效率，同时也能在设备维保过程中快速判断磨损后的螺纹是否还能继续服役，避免设备带故障运行引发的安全隐患。
