壁挂伸缩式折叠悬臂灯架结构设计

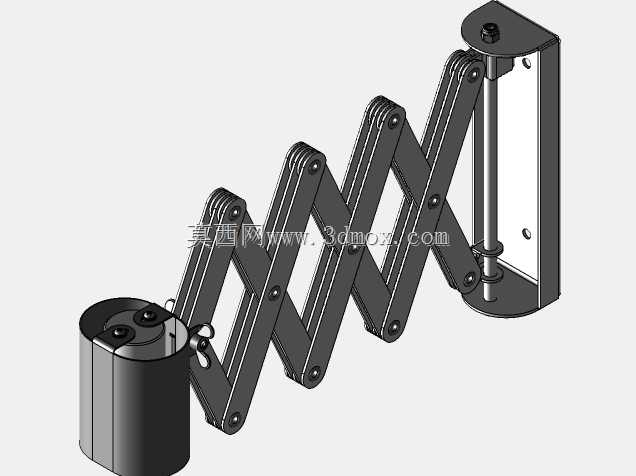

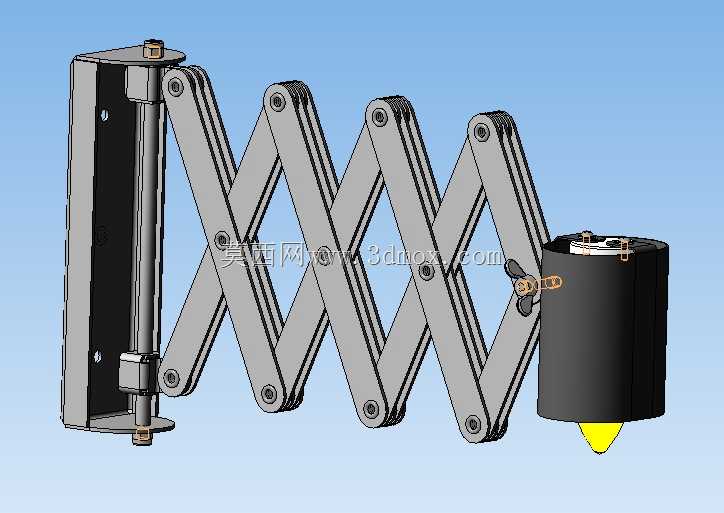

这款壁挂伸缩折叠悬臂结构，主要面向室内局部照明、小型作业工位补光、展陈区域定向打光等场景设计，可适配壁装式射灯、工作灯、小型补光灯具的安装需求，解决固定灯位照射范围有限、无法灵活调整照射位置的痛点，在家庭阁楼、小型维修工位、商铺展柜侧边、工作室操作台旁都能适配使用。结构整体采用壁挂式安装逻辑，固定端为竖直长条安装座，可通过紧固件直接固定在墙面、设备立面等垂直安装面上，安装座预留了对应安装孔位，能够适配常见的墙面锚固安装方式，安装时仅需在垂直基面预留对应固定点位即可完成基座固定，不会占用台面或地面的使用空间。核心伸缩部分采用多组剪叉式铰接连杆结构，每组连杆之间通过铰接销轴连接，连杆展开时可沿水平方向向外延伸，收回时可将悬臂整体收拢贴靠在安装座旁，收拢状态下整体外伸尺寸极小，不会对周边通行、物品摆放造成干涉；展开过程中连杆之间的铰接转动阻尼均匀，可在伸缩行程内的任意位置悬停，无需额外锁止结构即可固定当前伸出长度，使用者可根据实际照射需求，灵活调整灯具与安装面之间的距离，调整范围覆盖从贴墙收拢到完全伸出的全行程区间。悬臂末端设置了圆柱形灯具安装座，可适配对应直径的筒状灯具安装固定，安装座上预留了紧固件点位与走线空间，灯具的供电线路可沿剪叉连杆的内侧空隙排布，避免伸缩过程中线路被夹损或拉扯；安装座与末端连杆之间设置了角度调节结构，可调整灯具的俯仰照射角度，配合悬臂的伸缩调整，能够覆盖安装面外侧大范围的照射区域，满足不同位置的定向照明需求。整体结构的连杆采用等长对称设计，伸缩过程中末端安装座始终保持水平姿态，不会随悬臂伸缩出现倾斜偏转，保证灯具安装后的姿态稳定；铰接销轴处采用耐磨配合设计，长期反复伸缩调整也不会出现明显的松旷晃动，结构整体强度可承载常规小型灯具的重量，不会出现悬臂下垂、定位失效的问题。在安装边界上，固定座的竖直长度适配常规墙面安装的受力需求，无需大面积的安装基面即可完成固定，完全伸出时的悬臂长度可覆盖常规工位的照射距离需求，收拢后整体厚度较薄，适配狭窄空间的安装使用。
