紧凑型桌面五轴数控加工设备结构设计

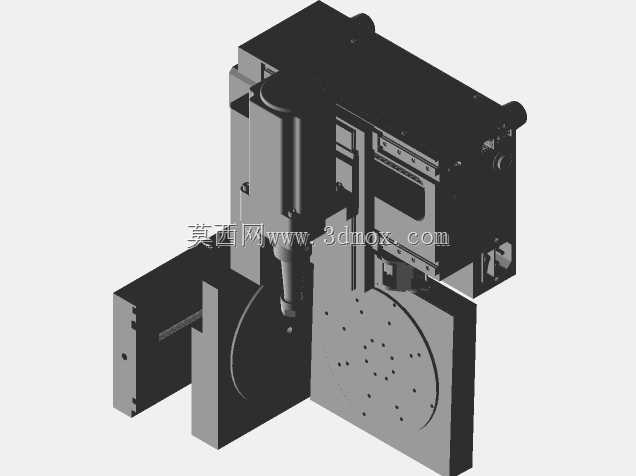

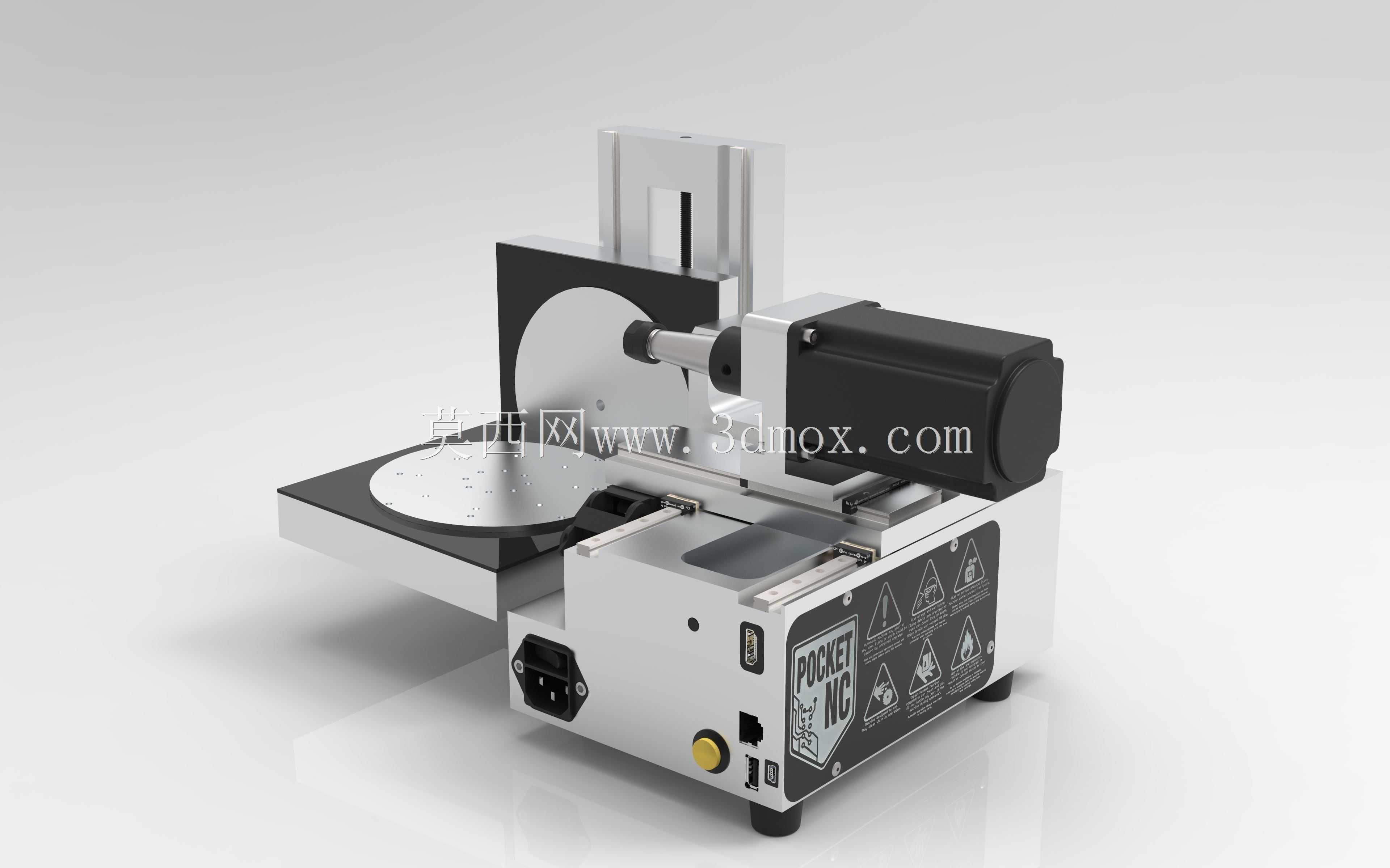

这款紧凑型桌面五轴加工设备，主要面向小型精密零件加工场景，适配个人创客工坊、职业院校实训教学、小型精密零部件打样、科研院所小批量试制等多元应用场景，能够在有限的桌面空间内完成传统大型机床才能实现的多轴联动加工任务，填补了小型加工场景下多轴精密加工设备的空白。设备实际用途覆盖软金属、工程塑料、复合板材等多种材质的复杂曲面加工、异形零件切削、精密钻孔铣削、小型模具型腔加工等作业，可满足小尺寸零件从粗加工到精加工的全工序需求，无需多次装夹即可完成多面加工工序，大幅提升小批量复杂零件的加工效率与加工精度。从产品功能特性来看，设备采用双转台五轴联动结构，搭载高精度主轴单元，可实现X/Y/Z三个直线轴与A/C两个旋转轴的协同运动，能够完成任意角度的斜面加工、空间曲面铣削、斜孔钻削等复杂加工动作；机身集成了完整的电气控制模块、主轴驱动模块与接口单元，侧面预留电源接口、数据传输接口与控制按键，无需额外搭配复杂的外置控制机柜即可独立运行，设备底部设置可调式减震脚垫，可抵消加工过程中产生的微幅振动，保障加工过程的稳定性。在产品设计思路上，整体采用紧凑化集成布局，将传统五轴机床分散的床身、立柱、主轴箱、转台、电控单元进行高度整合，在保障各运动轴行程满足小型零件加工需求的前提下，尽可能压缩设备整体占地空间，让设备可直接放置于标准工作台面上使用；外观采用工业设备经典的银黑配色，机身侧面设置清晰的安全警示标识，运动部件外侧设置防护结构，避免加工过程中切屑飞溅造成安全隐患，圆形工件转台采用带定位孔的工作台面，可快速适配通用夹具，实现工件的快速装夹定位。从外形尺寸与安装边界来看，设备整体长宽高尺寸控制在桌面设备适配范围内，占地空间不足传统立式加工中心的十分之一，安装时仅需预留标准工作台的承重空间与周边操作维护空间即可，无需专门的设备基础与大型安装场地；各运动轴的行程边界经过精准校核，旋转轴转动过程中不会超出机身外轮廓范围，可有效避免加工过程中运动部件与周边物体发生碰撞，设备后部预留散热通风空间，保障长时间连续加工过程中电控与驱动模块的散热需求，适配小型加工场景的空间使用条件。
