车床用回转中心夹持工装结构设计

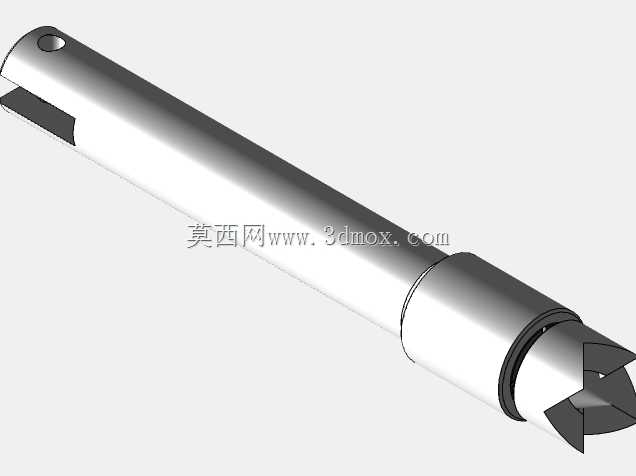

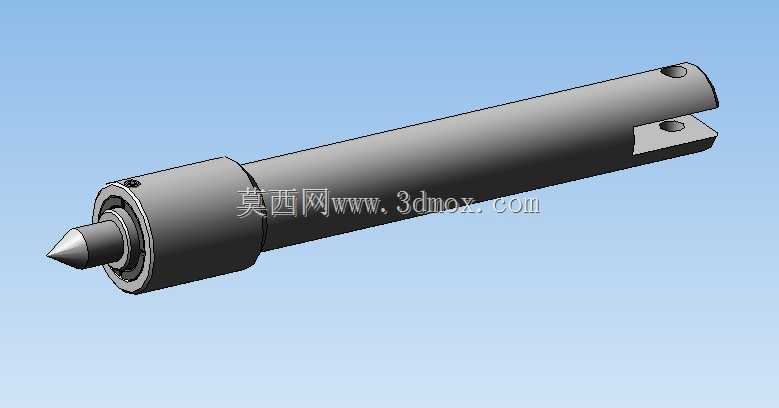

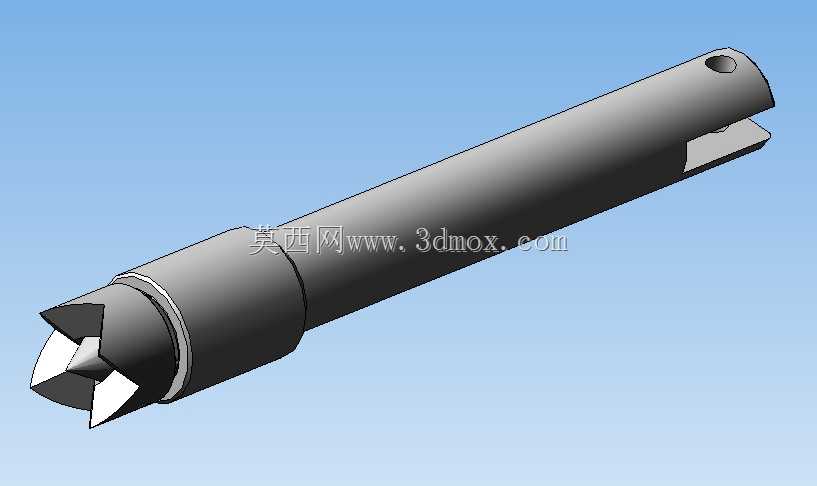

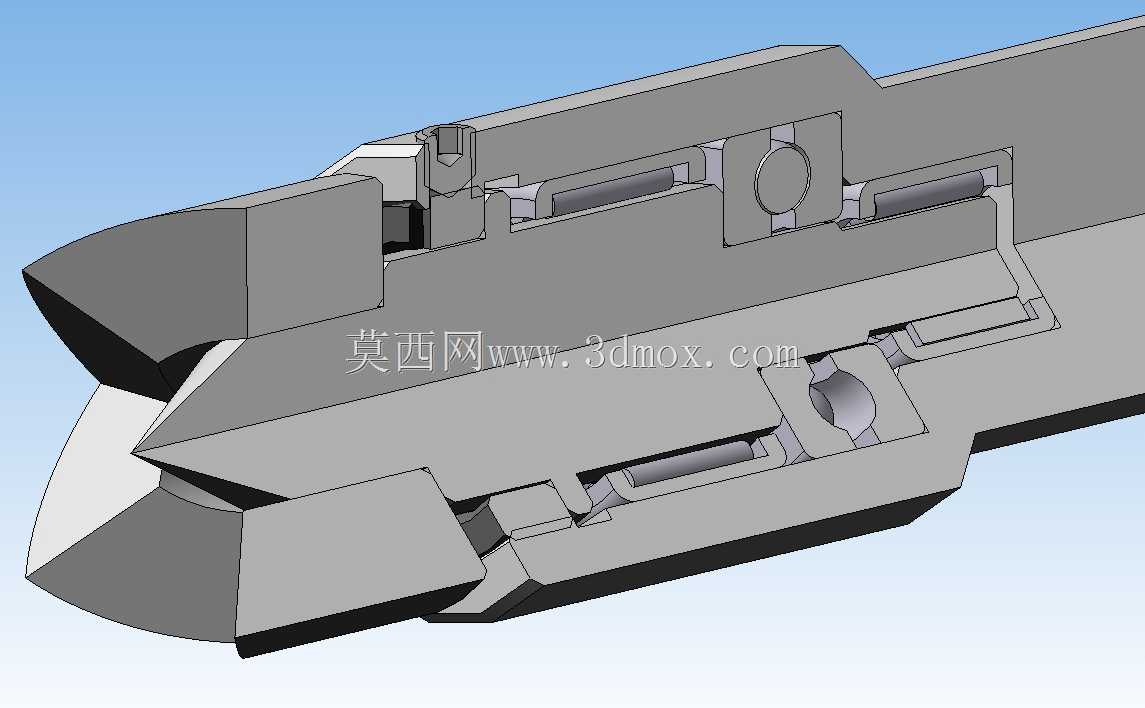

该结构为车床配套的回转式中心夹持工装，主要应用于普通卧式车床、数控车床的轴类、套类零件装夹加工场景，在长轴类零件车削、木材回转切削加工等工况中承担工件回转定心、夹持支撑的核心作用，能够替代传统固定顶尖实现工件随主轴同步回转过程中的稳定支撑，有效降低工件高速回转时的摩擦损耗，避免工件装夹端出现烧蚀、磨损问题，同时提升长工件加工过程的整体刚性，减少切削过程中的振刀、让刀现象。从实际用途来看，该工装可适配不同直径的回转类工件装夹需求，既可以用于金属零件的外圆车削、端面车削、螺纹切削工序的工件支撑，也可适配木工车床的木料回转加工场景，通过内部的弹性夹持结构实现工件端的自动定心，保证工件回转轴线与车床主轴轴线的同轴度，将装夹同轴度误差控制在极小范围内，保障加工尺寸精度与形位公差达标。在功能特性上，该结构采用分体式模块化设计，前端为硬质合金材质的定心夹持端，具备高耐磨、高硬度的特性，可承受较大的轴向顶紧力与切削径向力；中部设置多组滚动支撑结构，将顶尖与本体之间的滑动摩擦转化为滚动摩擦，大幅降低回转阻力，提升工装使用寿命；尾部为标准莫氏锥柄结构，可直接适配车床尾座的标准锥孔，无需额外转接结构即可完成快速安装。设计过程中优先考虑了工装的装夹通用性与结构可靠性，通过内部的弹性补偿结构适配工件装夹时的轴向尺寸误差，避免刚性顶紧造成的工件弯曲变形；同时在结构上预留了润滑通道，可定期对内部滚动部件加注润滑脂，维持回转顺畅度。外形尺寸方面，该工装整体为长轴式结构，最大外径适配常规车床尾座的安装空间，锥柄尺寸符合通用车床尾座的标准规格，安装时无需对车床尾座进行改造，直接插入锥孔锁紧即可使用，轴向长度覆盖常规长轴工件加工的顶紧行程需求，不会出现顶紧行程不足或与刀架运动发生干涉的问题，安装边界完全匹配普通中小型车床的尾座安装参数，可直接替换同规格的传统固定顶尖使用，无需调整车床原有参数。
