木工板材中切单板加工机架设备

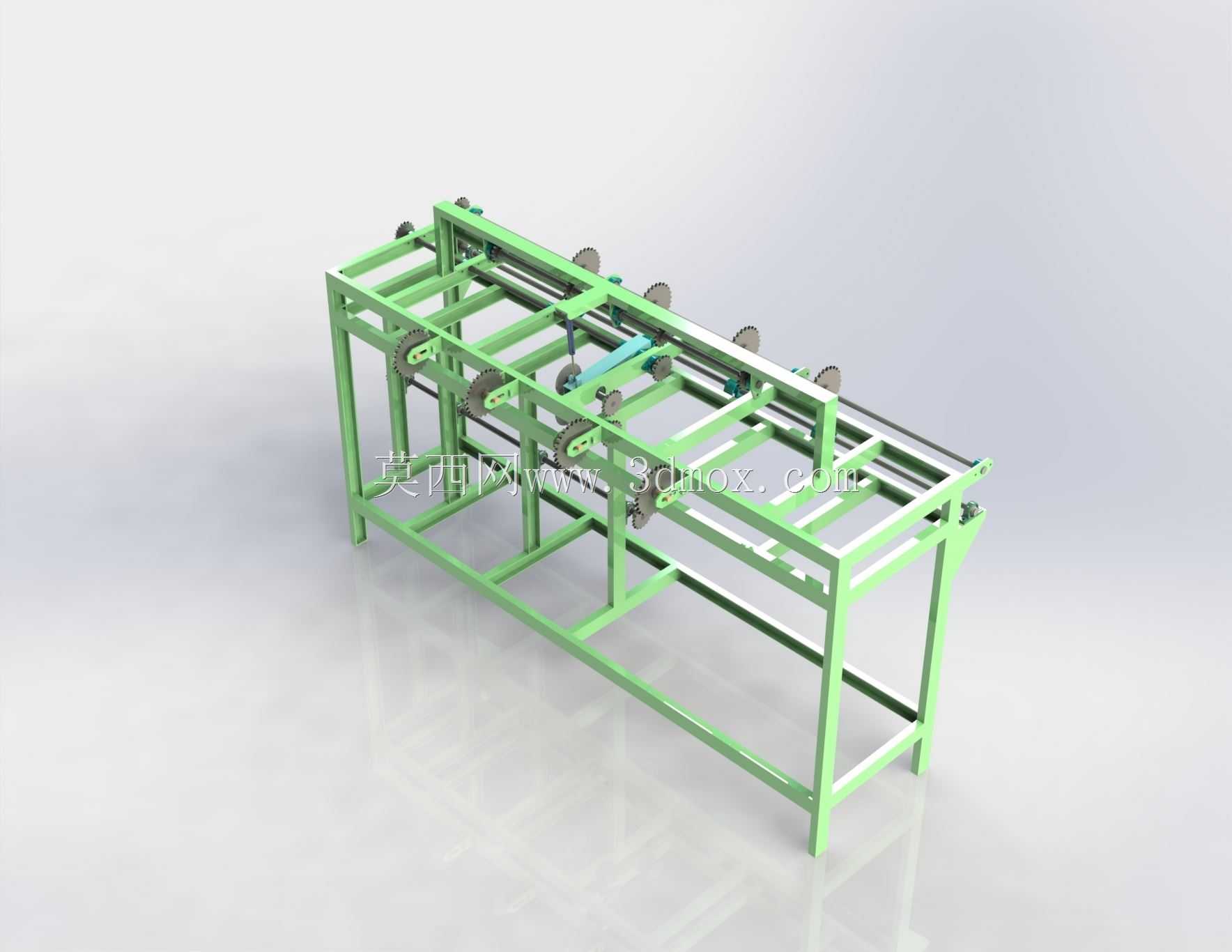

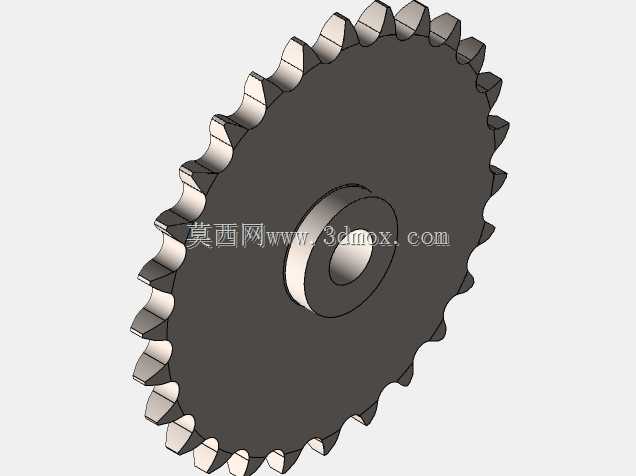

该设备主要应用于人造板生产、木材加工车间的单板裁切工序，是胶合板、细木工板、装饰单板等产品生产线上的核心前段加工设备，主要用于将旋切后的连续单板带按照工艺要求的宽度进行定宽中切，去除单板边部缺陷部分，同时将宽幅单板分切为符合后续排板、热压工序要求的标准宽度单板，适配各类软硬木材旋切后的单板加工场景，可对接单板旋切机出料端实现连续化生产，也可独立放置用于单板的二次裁切修边作业。设备整体采用框架式方管焊接机架结构，底部为矩形落地支撑框架，四根立柱搭配横向、纵向的方管横梁形成高刚性的承载主体，可承受连续裁切作业中的振动与冲击，机架整体做防锈涂覆处理，适配车间多尘、潮湿的作业环境。设备上部沿长度方向布置多组平行输送辊轴，辊轴两端通过带座轴承固定在机架两侧的纵向梁上，辊轴间距经过优化设计，可支撑不同厚度的单板平稳输送，避免薄单板在输送过程中出现下垂、褶皱问题，部分辊轴带有可调压紧结构，可根据单板厚度调整压紧力，保证输送过程中单板不打滑、不偏移。裁切组件布置在机架中部位置，采用多组圆盘裁切刀沿横向排布，刀座位置可沿横向导轨手动调整，以此适配不同的裁切宽度需求，裁切刀的进给高度可根据单板厚度微调，保证刃口刚好切透单板又不损伤下方的输送支撑面，裁切刀旁设置有导向压条，在裁切前将待切位置的单板压平，避免裁切过程中单板出现劈裂、毛边问题。设备的动力传动采用集中驱动布局，电机与减速机构布置在机架一端的下部，通过链传动带动所有输送辊轴同步转动，保证单板输送速度均匀一致，裁切刀组通过独立的传动结构驱动，可实现连续回转裁切，输送速度与裁切转速经过匹配设计，保证裁切端面平整无台阶。设备的安装边界需预留前后操作与维护空间，机架底部设置有可调地脚，可在不平整的车间地面调整设备水平度，保证辊轴的平行度与裁切精度，设备两侧预留有防护挡板安装位，可加装安全防护结构避免作业人员误触运动部件，整体结构紧凑，维护点外露便于日常检修与刀片更换，可适配不同规模的木材加工生产线的产能需求，裁切后的单板尺寸一致性好，可有效降低后续工序的拼接修边工作量，提升单板利用率与成品板材的外观质量。
