钣金扫掠法兰结构设计实例

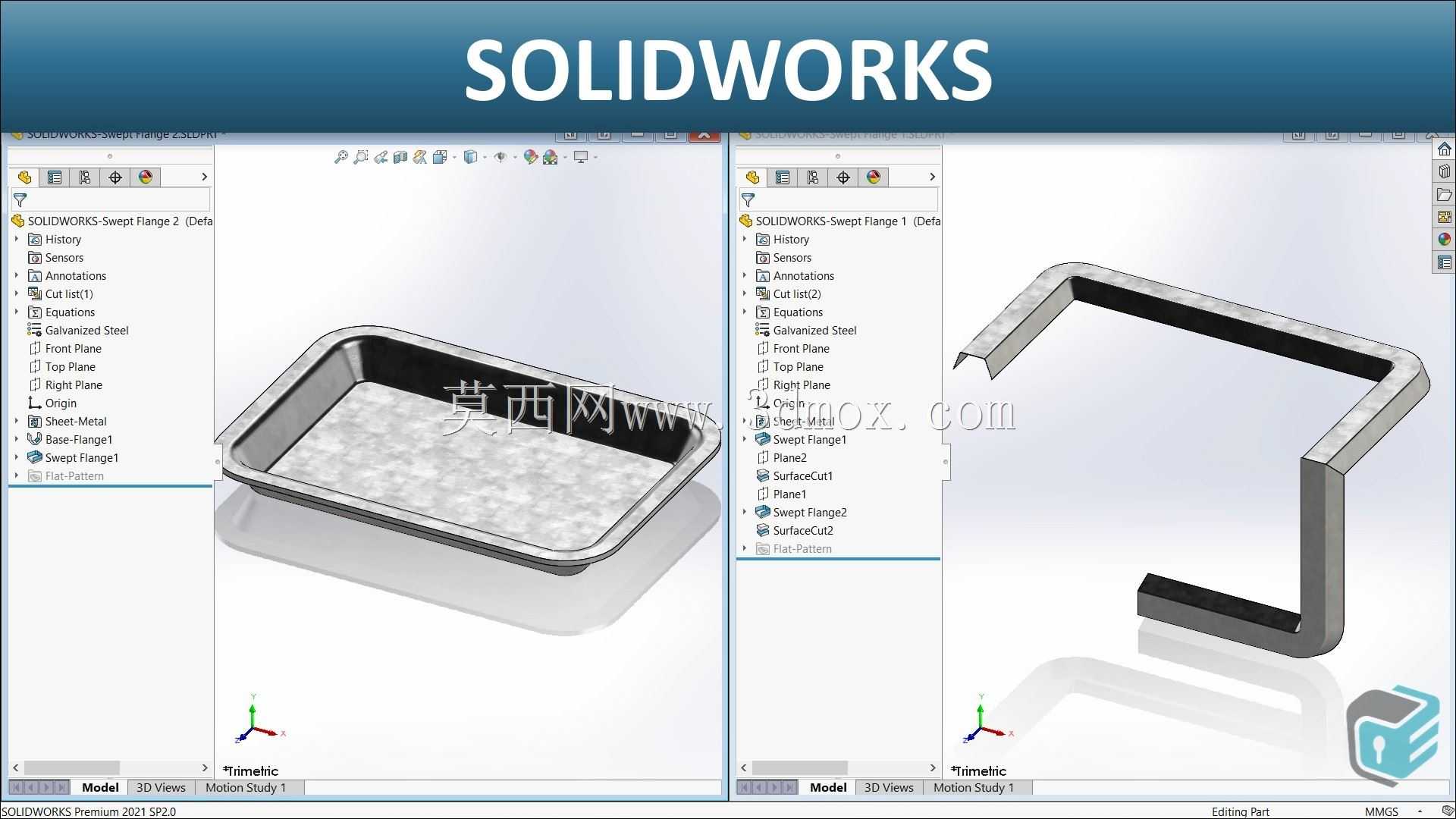

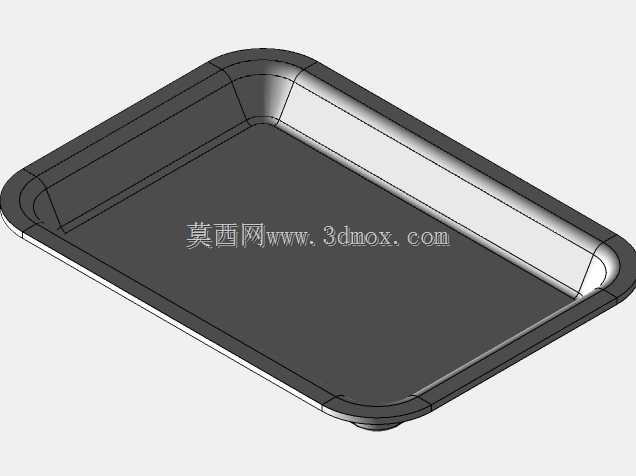

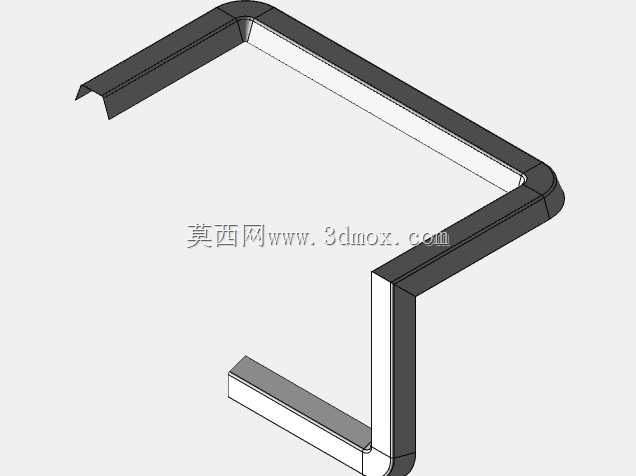

本次展示的两款钣金构件均采用扫掠法兰工艺完成结构成型，这类构件在工业生产中常作为物料承托、边角防护、管线包覆的基础结构件，广泛适配轻工生产、仓储物流、设备防护等多个场景的使用需求。其中敞口托盘类构件可直接作为小型加工工位的物料承托盘，用于盛放零散五金零件、加工半成品，也可嵌入自动化生产线的料道末端作为接料容器，避免加工件掉落磕碰；弯折类U型构件则多用于设备框架的边角包覆、矩形管线的外部防护，或是钣金柜体的封边加强结构，能够有效提升框架结构的抗形变能力，同时遮盖尖锐的板材切割边缘，降低生产现场的磕碰划伤风险。从功能特性来看，两款构件均采用等壁厚钣金加工成型，整体重量较轻但结构刚性充足，扫掠法兰的一体成型结构避免了多块板材拼接带来的焊缝应力集中问题，构件表面无额外拼接缝隙，后续做表面喷塑、镀锌处理时工艺难度更低，防腐防锈表现更优。在设计思路上，两款构件均以扫掠路径作为核心设计基准，先根据实际使用的空间边界绘制连续的中心扫掠轨迹，再匹配对应板材厚度的法兰截面轮廓，沿轨迹完成扫掠成型后，对边角位置做统一的圆角过渡处理，避免应力集中点的出现。针对托盘类构件，设计时特意将法兰边向外翻折形成承托边沿，既能够提升托盘整体的抗弯折强度，也方便托盘在工位架上的取放与定位，其内部容纳深度可根据盛放物料的常见尺寸调整，边沿外翻的宽度控制在15-20mm区间，既保证足够的握持受力面积，也不会占用过多的安装空间；针对U型弯折构件，设计时将法兰边沿构件轮廓向内收折，形成双层贴合的加强边，大幅提升长直段的抗扭能力，构件的内槽尺寸可根据需要包覆的框架方管、管线外径做匹配调整，安装时可直接卡接在对应结构外侧，配合抽芯铆钉或结构胶即可完成固定，无需额外设计复杂的连接结构。在安装边界的考量上，两款构件的所有外轮廓均做了等半径圆角处理，不存在突出的尖锐结构，安装时不会与周边相邻构件产生干涉，构件的壁厚可根据实际承重需求在0.8-2mm区间选择适配的板材，扫掠法兰的翻边高度统一控制在板材厚度的8-10倍，既保证足够的结构强度，也不会因翻边过高导致加工时出现板材开裂、起皱的问题。这类扫掠法兰钣金结构相比传统折弯拼接的同类型构件，加工工序更少，成型精度更高，批量生产时的良品率更有保障，能够有效降低生产环节的材料损耗与加工成本。
