三耳带孔铰接式机械连接支架结构

该零件属于机械传动与支撑系统中的典型铰接连接构件，主要应用于工业自动化生产线连杆机构、轻工机械传动臂连接节点、小型设备的可调支撑定位部位，可在多方向载荷传递场景中实现部件间的活动铰接与刚性支撑双重功能，适配需要小角度摆动调整的机械装配场景，常见于包装设备送料机构、纺织机械张紧调节单元、小型输送线的导向组件连接位置，能够在往复摆动的工况下长期保持连接精度，避免连接部位出现松脱或错位问题。

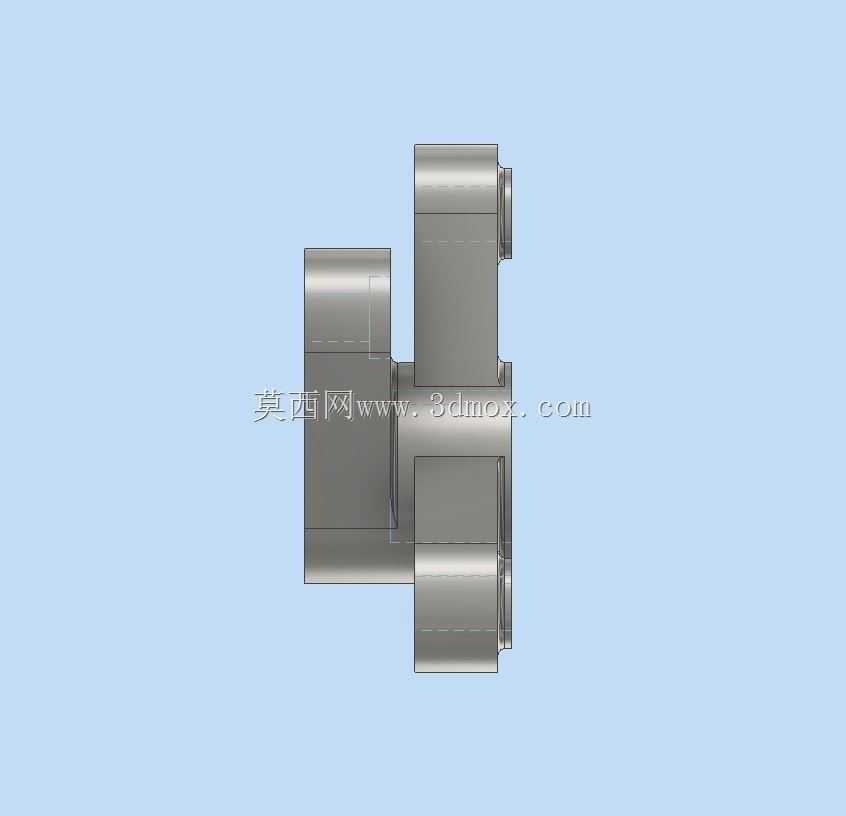

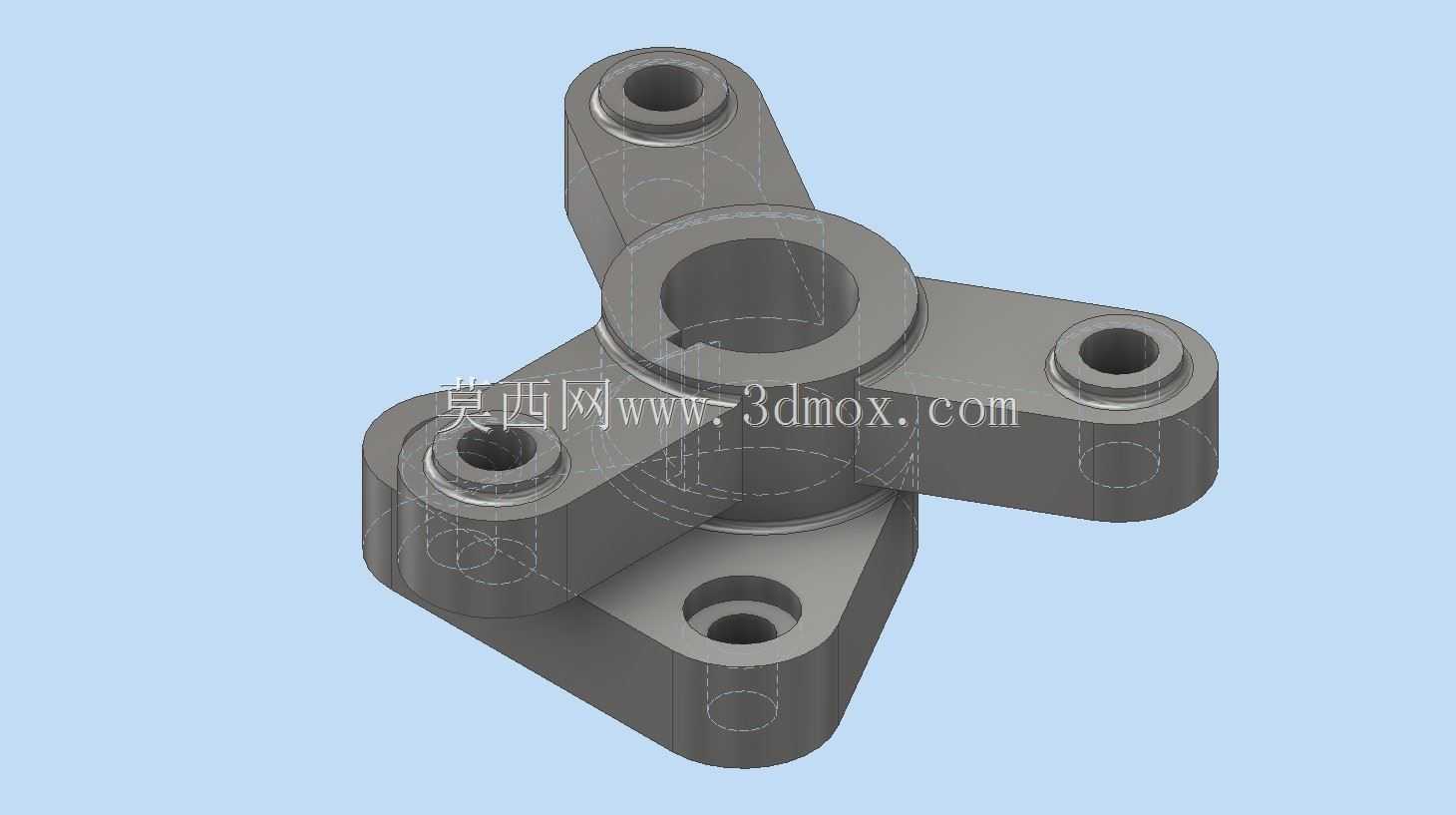

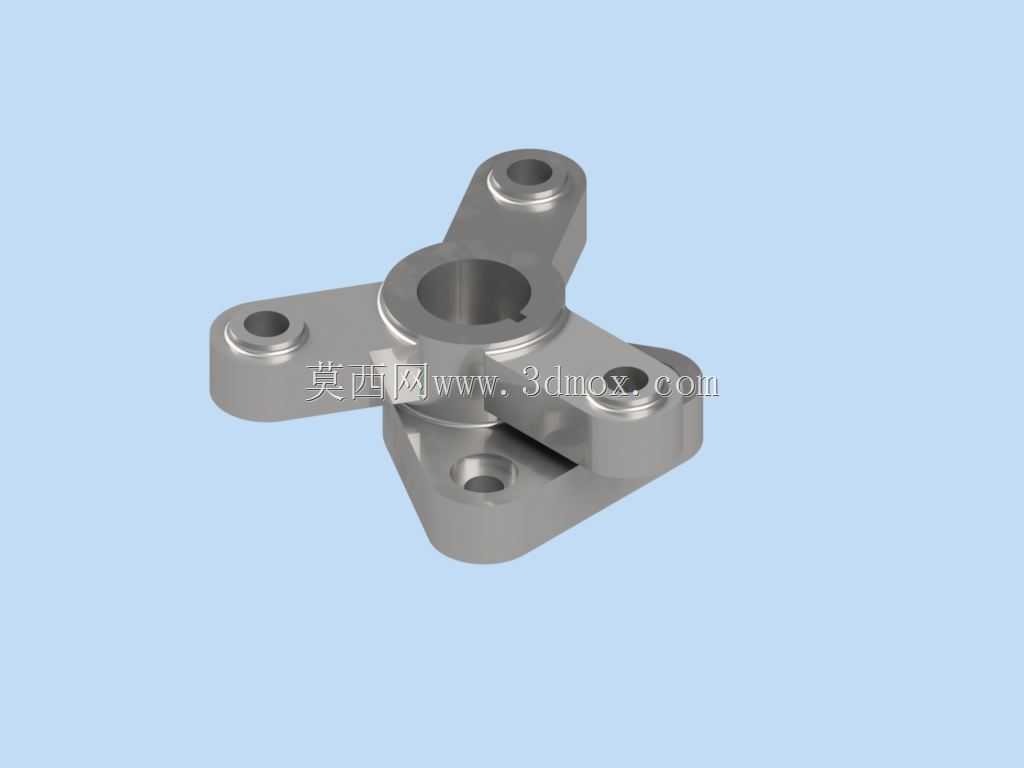

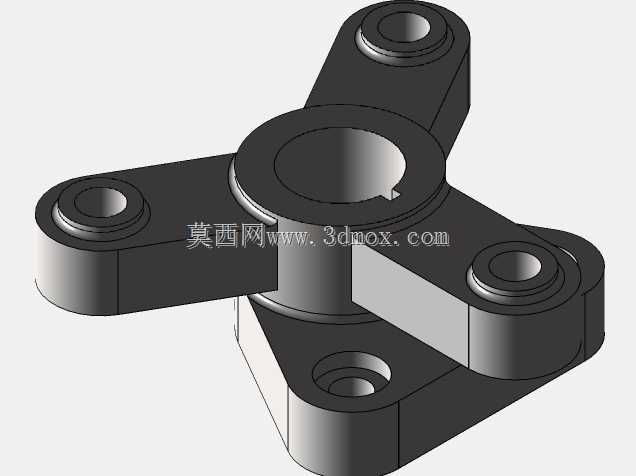

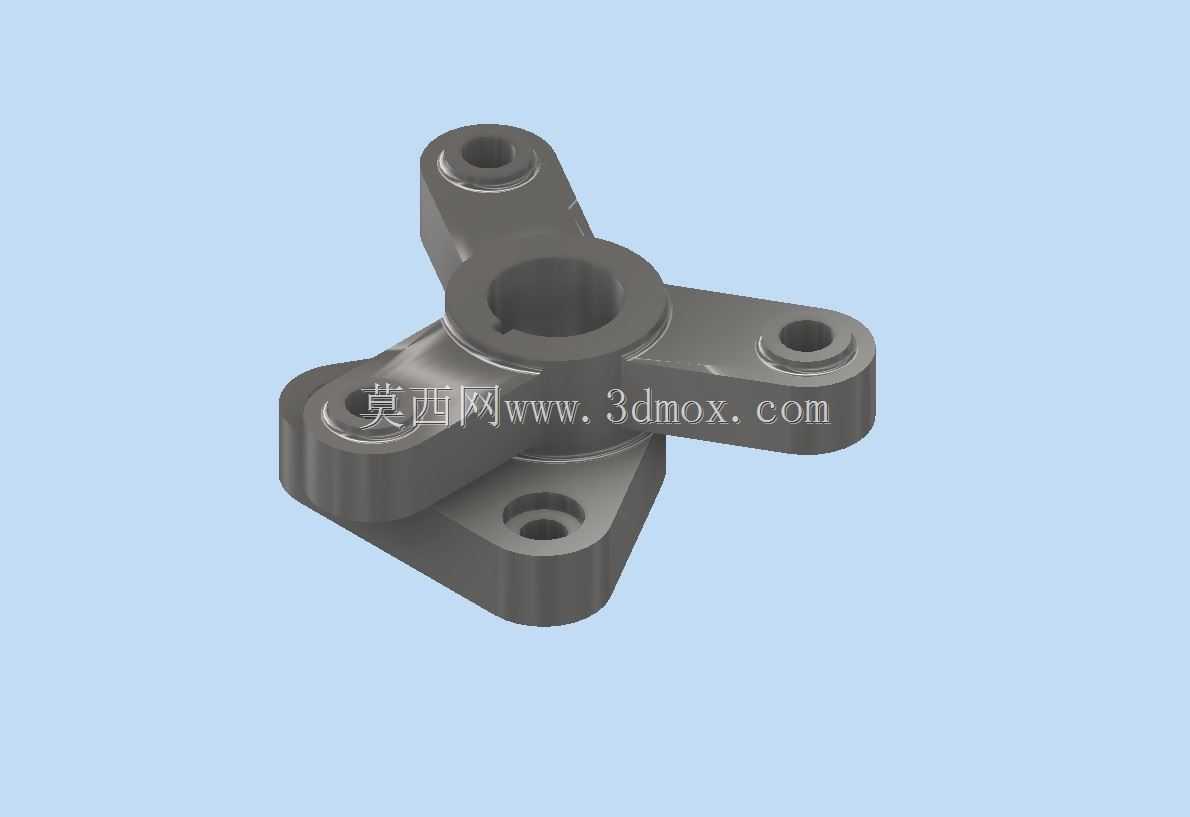

从功能特性来看，该构件中心设置带键槽的通孔结构，可与配套的转轴形成周向固定连接，传递额定扭矩的同时允许轴系在孔内完成转动配合，三个向外延伸的支耳均加工有同轴度精准的安装通孔，每个支耳的安装孔端面都做了铣平加工，保证紧固件安装时的贴合度，避免装配后出现附加应力；支耳与中心主体的过渡位置采用大圆角圆弧过渡，有效降低应力集中系数，提升零件在交变载荷下的疲劳强度，底部延伸的定位凸台可嵌入安装基座的定位槽内，实现装配时的快速定位，减少装配调整的工作量。

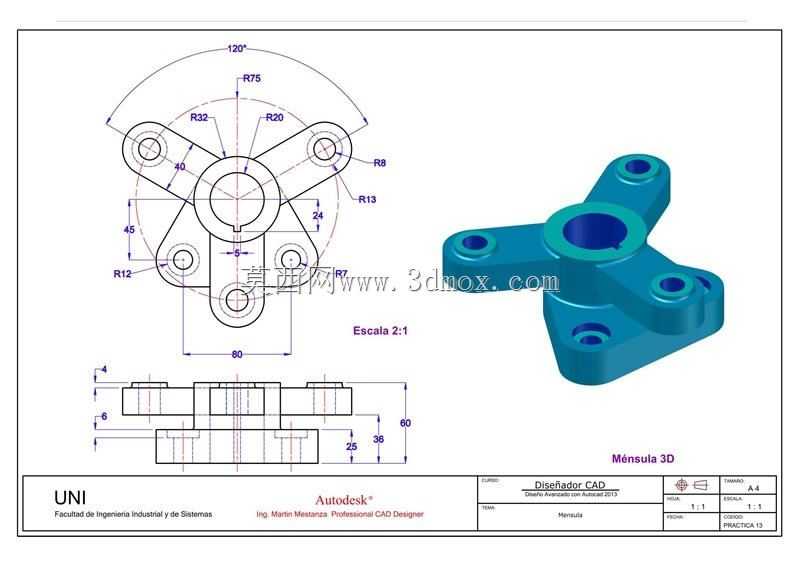

在设计思路层面，该零件采用对称式三耳布局，三个安装支耳呈120度左右的夹角分布，可同时连接三个不同方向的连杆或支撑构件，相比单耳或双耳铰接件，能够在更小的安装空间内实现多节点的连接集成，减少整体机构的零件数量；中心孔的键槽设计选用标准平键规格，具备良好的互换性，无需定制特殊连接件即可完成装配，所有安装孔的孔径均采用标准紧固件适配尺寸，支耳厚度经过载荷校核，可承受对应规格紧固件的预紧力而不发生变形，整体结构在满足强度要求的前提下，对支耳非配合面做了减重优化，去除多余的材料冗余，降低零件自身重量，减少运动过程中的惯性载荷。

从安装边界来看，该零件中心孔的轴向长度匹配常规转轴的配合段长度，三个支耳的安装孔中心距经过精准核算，装配后相邻连接件不会发生运动干涉，底部定位凸台的高度适配常见安装板的沉槽深度，安装后零件主体与安装面保持合理间隙，避免转动过程中出现摩擦剐蹭，所有外露棱边均做了倒角处理，既去除加工毛刺避免装配划伤，也能引导紧固件顺利装入孔位，整体外形紧凑，可在空间局促的铰接节点处完成安装，适配多数中小型机械的铰接连接需求。
