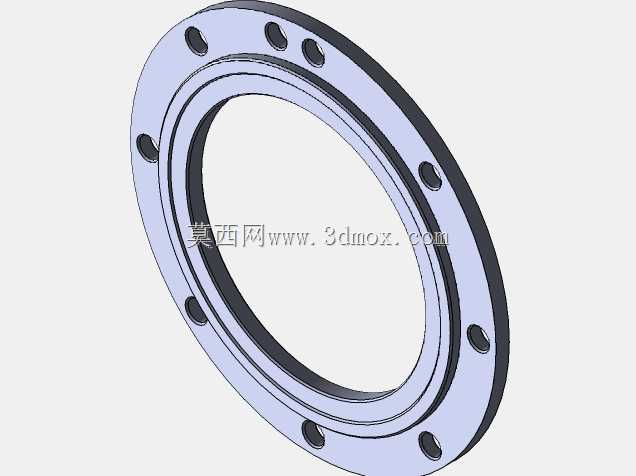

带均布安装孔的薄型法兰连接构件

该法兰构件是管路连接系统中核心的承压密封连接件，广泛应用于石油化工输送管线、市政给排水管网、工业暖通循环系统、液压动力管路以及各类工艺设备的端口对接场景，主要作用是实现两段同管径管路的刚性对接，或是完成管路与泵体、阀组、罐体等设备端口的可靠连接，为管路系统提供可拆式的密封固定结构，既能够保证管路内部介质无泄漏输送，也便于后期管路的检修、部件更换与线路调整。从功能特性来看，该法兰采用薄型盘式结构设计，整体为环形回转体形态，中心通孔与对接管路的通径完全匹配，能够保证介质输送过程中无明显流阻变化，避免介质在法兰连接处产生紊流、压损增大的问题；法兰盘面上沿圆周方向均匀分布12个螺栓安装通孔，孔位的分度圆直径经过精准计算，能够保证螺栓穿装时受力均匀，在螺栓预紧力作用下，法兰密封面可以均匀压合配套的密封垫片，形成可靠的静密封结构，适配橡胶垫片、金属缠绕垫片、石棉垫片等多种常用密封件，可满足不同压力等级、不同介质特性的管路密封需求。在设计思路上，这款法兰优先考虑了安装便捷性与受力合理性，薄型的盘体结构在保证结构强度的前提下尽可能压缩了轴向安装尺寸，能够适配安装空间局促的管路布局场景，减少管路对接后整体的轴向占用长度；均匀分布的螺栓孔采用等角度排布设计，避免了局部应力集中的问题，当管路承受内部介质压力、外部震动载荷或是轻微的管路偏移应力时，法兰盘的受力可以均匀分散到每一个连接螺栓上，不会出现局部载荷过大导致法兰变形、密封失效的问题；法兰的密封面采用光滑平面设计，加工精度能够满足中低压管路的密封要求，不需要额外加工复杂的密封槽结构，降低了生产加工的难度，也减少了密封件安装时的对位难度。从安装边界来看，该法兰的外径尺寸适配对应通径管路的标准安装间距，螺栓孔的孔径适配常用规格的六角连接螺栓，安装时只需要将两个对接法兰的密封面清理干净，在中间放置对应规格的密封垫片，对齐所有螺栓孔后穿入螺栓，按照对角顺序分次拧紧螺栓即可完成安装，不需要特殊的专用安装工具；法兰的轴向厚度经过强度校核，能够承受对应压力等级下的轴向拉力与径向剪切力，在额定工作压力范围内不会出现盘体变形、螺栓孔开裂的问题，同时盘体的内外径过渡位置采用圆角处理，避免了尖锐棱角导致的应力集中问题，也能减少安装过程中磕碰划伤的风险。在实际应用中，这类法兰可以适配输送水、油气、低压蒸汽、化工流体等多种介质的管路系统，既可以用于固定安装的长距离输送管线，也可以用于需要经常拆装的设备端连接部位，稳定的结构设计与合理的尺寸规划，能够有效降低管路连接后的泄漏风险，延长管路系统的整体维护周期，减少日常运维的工作量。
