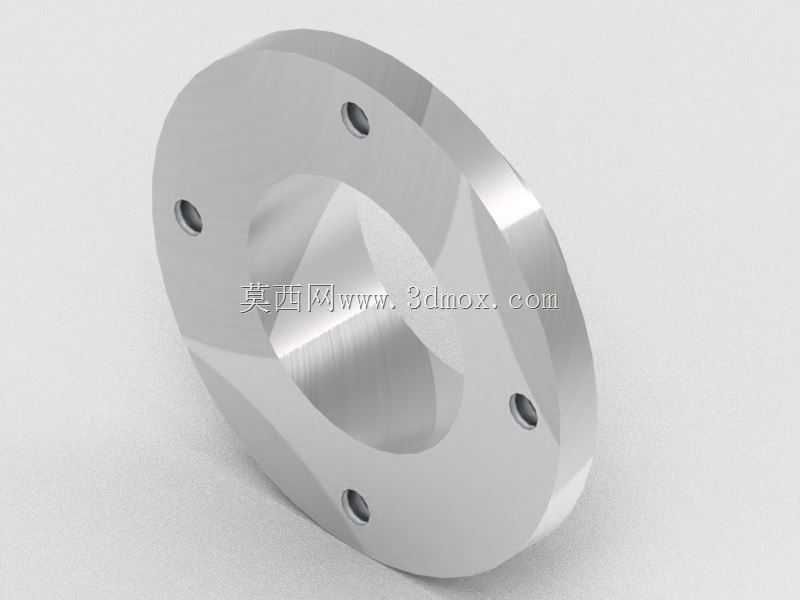

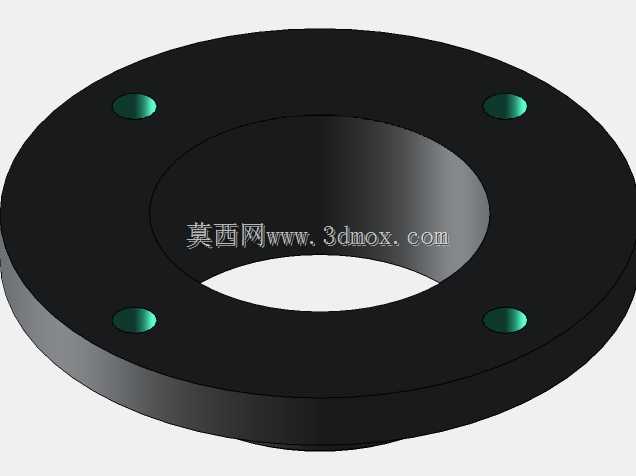

DN50焊接式带O形密封圈法兰结构

这款DN50规格的焊接法兰配套O形密封圈结构，主要应用于工业流体输送管路系统的刚性连接场景，在化工给排水、暖通循环、油气输送、食品级流体传输等对管路密封性能有较高要求的工况中广泛使用，能够实现两段同管径管路的可靠对接，同时借助O形圈的弹性形变填充密封界面间隙，避免输送介质出现跑冒滴漏问题。

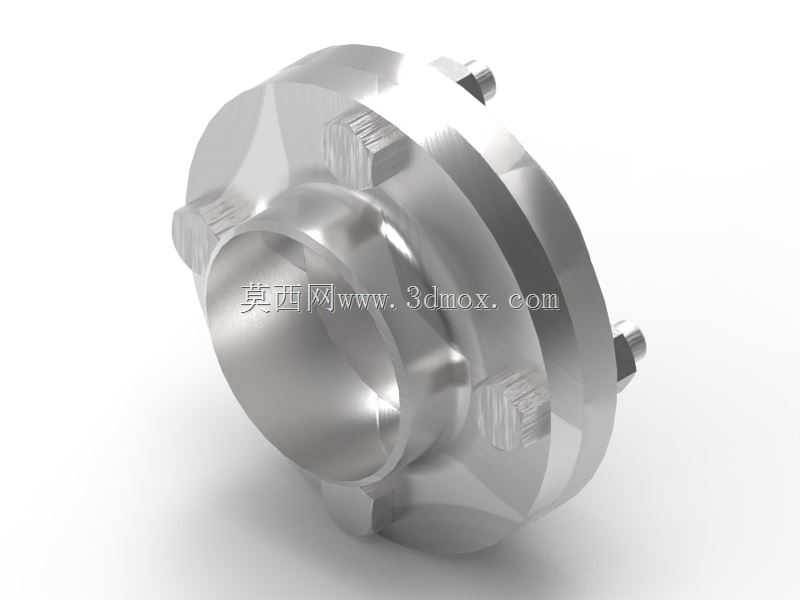

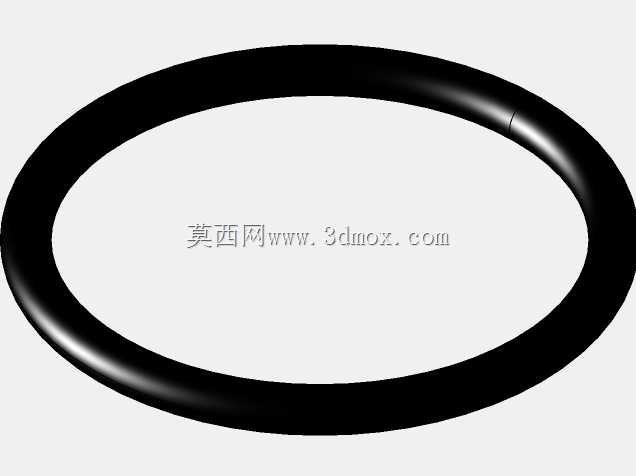

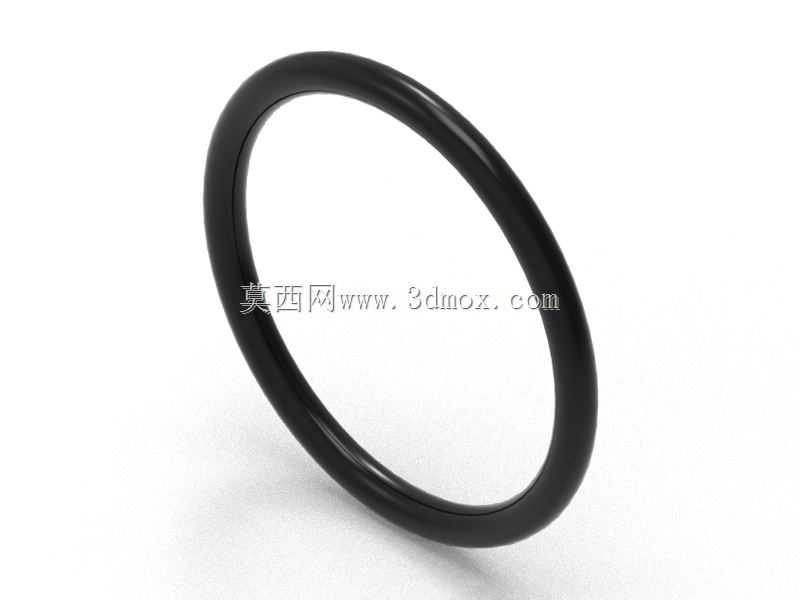

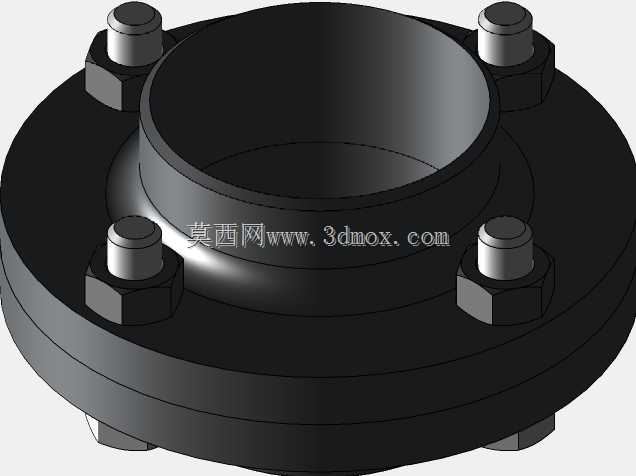

从实际用途来看，该法兰作为管路系统的核心连接件，一端通过焊接工艺与对应规格的金属管道端面熔接固定，另一端可与同压力等级、同通径规格的配对法兰完成对接，配套的O形密封圈嵌装在法兰端面的密封槽内，当两侧法兰通过周向均布的紧固件锁紧时，密封圈被均匀压缩产生预紧应力，在法兰对接面形成连续的环形密封屏障，可耐受一定范围内的管路压力波动与温度变化，适配水、油气、弱腐蚀性流体等多种介质的输送需求。

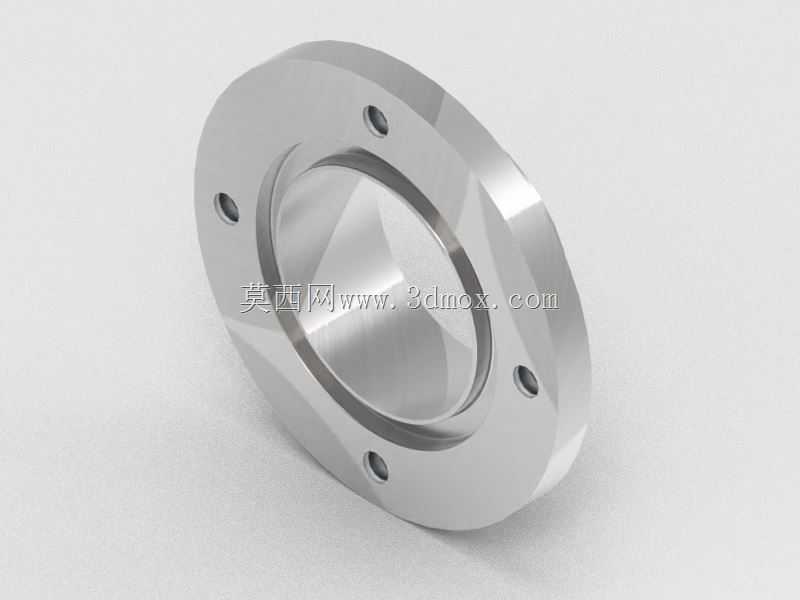

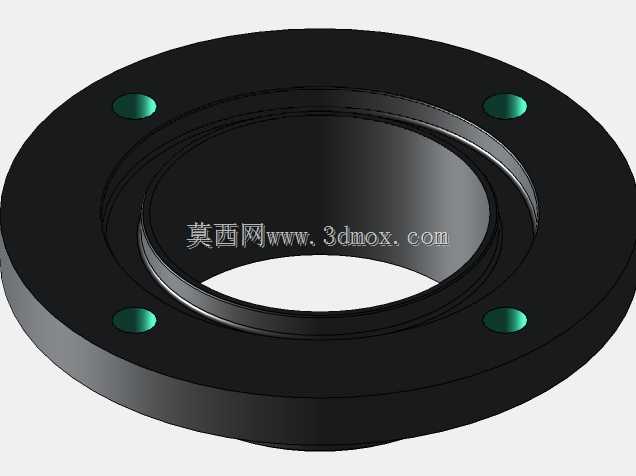

在功能特性设计上，这款法兰采用焊接连接形式，相比螺纹连接、卡箍连接的法兰结构，焊接固定后的接头具备更高的结构强度，能够承受更高的管路轴向拉力与径向载荷，适合中高压管路的长期固定铺设场景；端面的密封槽尺寸经过匹配设计，可精准容纳对应线径的O形橡胶密封圈，既避免密封圈受压过度出现永久形变失效，也能防止密封圈在管路压力冲击下被挤出密封间隙；法兰周向设计的多组螺栓连接位，采用对称均布的排布方式，能够让锁紧力均匀传递到整个密封端面，避免局部应力不均导致的密封失效问题，法兰外侧的防滑棱结构，也方便安装过程中对法兰进行临时卡位固定，降低对接校准的操作难度。

设计思路上，这款法兰严格遵循DIN EN-10357 A系列的尺寸规范进行结构建模，通径尺寸匹配DN50公称通径的管路，密封槽的深度、宽度公差完全适配对应规格O形圈的压缩比要求，法兰整体的厚度、螺栓孔中心圆直径、螺栓孔孔径均符合对应压力等级的标准要求，能够直接与同标准的配对法兰、阀门、泵体接口实现通用互换，无需额外进行适配加工。

从安装边界与外形尺寸来看，该法兰的内孔通径与DN50管道的通径完全匹配，焊接端的坡口尺寸适配常规氩弧焊、电弧焊的焊接工艺要求，安装时需要先将法兰与管道端面完成组对，保证法兰端面与管道轴线的垂直度符合公差要求后再进行满焊固定，焊接完成后需要清理焊渣并检查密封面平整度，再将O形密封圈平整嵌入密封槽内，对齐配对法兰的螺栓孔后按对角顺序逐步锁紧螺栓，保证密封圈受压均匀；法兰整体的外轮廓尺寸控制在合理范围内，不会占用过多管路安装空间，适合在管路排布紧凑的车间、设备内部管线场景中安装使用，周向预留的螺栓操作空间也能满足常规扳手的锁紧作业需求，无需特殊定制安装工具即可完成现场装配。
