Ender3低摩擦卡扣式灯丝导槽结构

该结构专为桌面级FDM熔融沉积成型3D打印设备的送丝路径优化设计，主要应用于Ender系列机型的X轴运动端送丝环节，解决传统固定式导丝件在打印头随X轴往复移动过程中，灯丝因弯折角度突变、摩擦阻力过大产生的送丝卡顿、送丝量不均、耗材磨屑堆积等常见问题，适配常规1.75mm直径的PLA、ABS、PETG等主流打印耗材的导向输送需求。

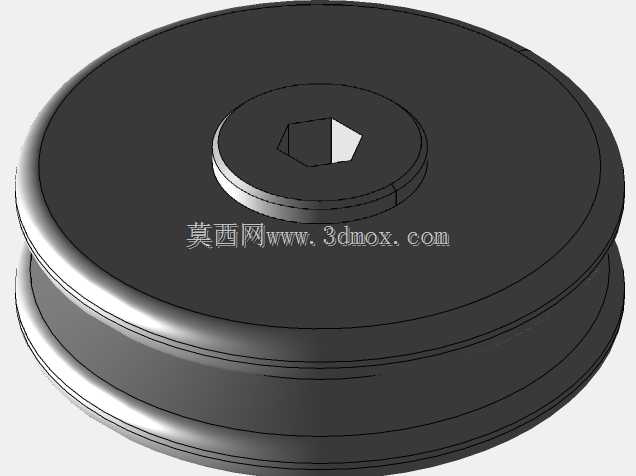

在实际打印作业场景中，3D打印机的X轴带动挤出头沿横梁做高速往复运动，固定在机架侧方的料盘持续送出灯丝，传统固定式导丝孔无法随挤出头位置变化自适应调整导丝角度，灯丝会在导丝孔边缘形成硬摩擦，长时间运行后不仅会磨出耗材碎屑堵塞导孔，还会因送丝阻力波动造成挤出不均，直接影响打印件层纹质量，甚至出现断丝、堵头的故障。这款卡扣式导丝结构通过自带的低摩擦导向轮，将灯丝与导件之间的滑动摩擦转化为滚动摩擦，大幅降低送丝过程的阻力损耗，导轮的轮槽采用圆弧过渡设计，刚好贴合1.75mm耗材的圆柱外形，避免灯丝在导向过程中出现偏移、卡滞的情况。

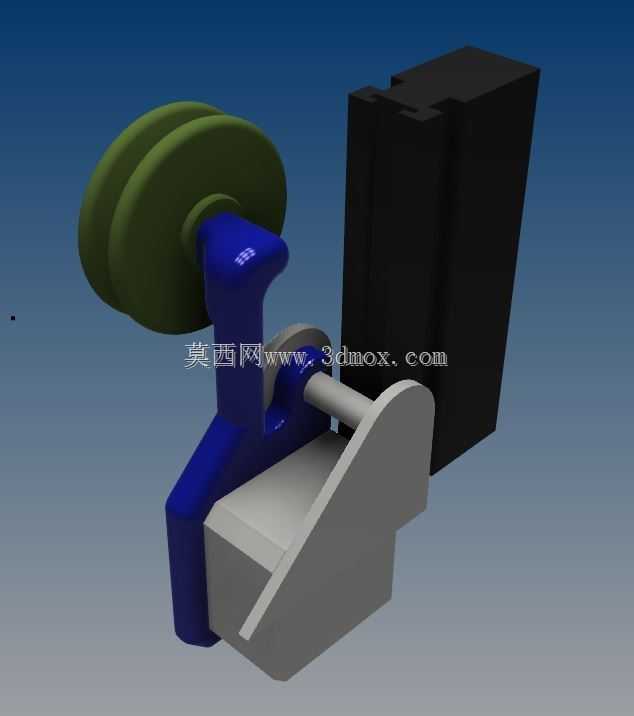

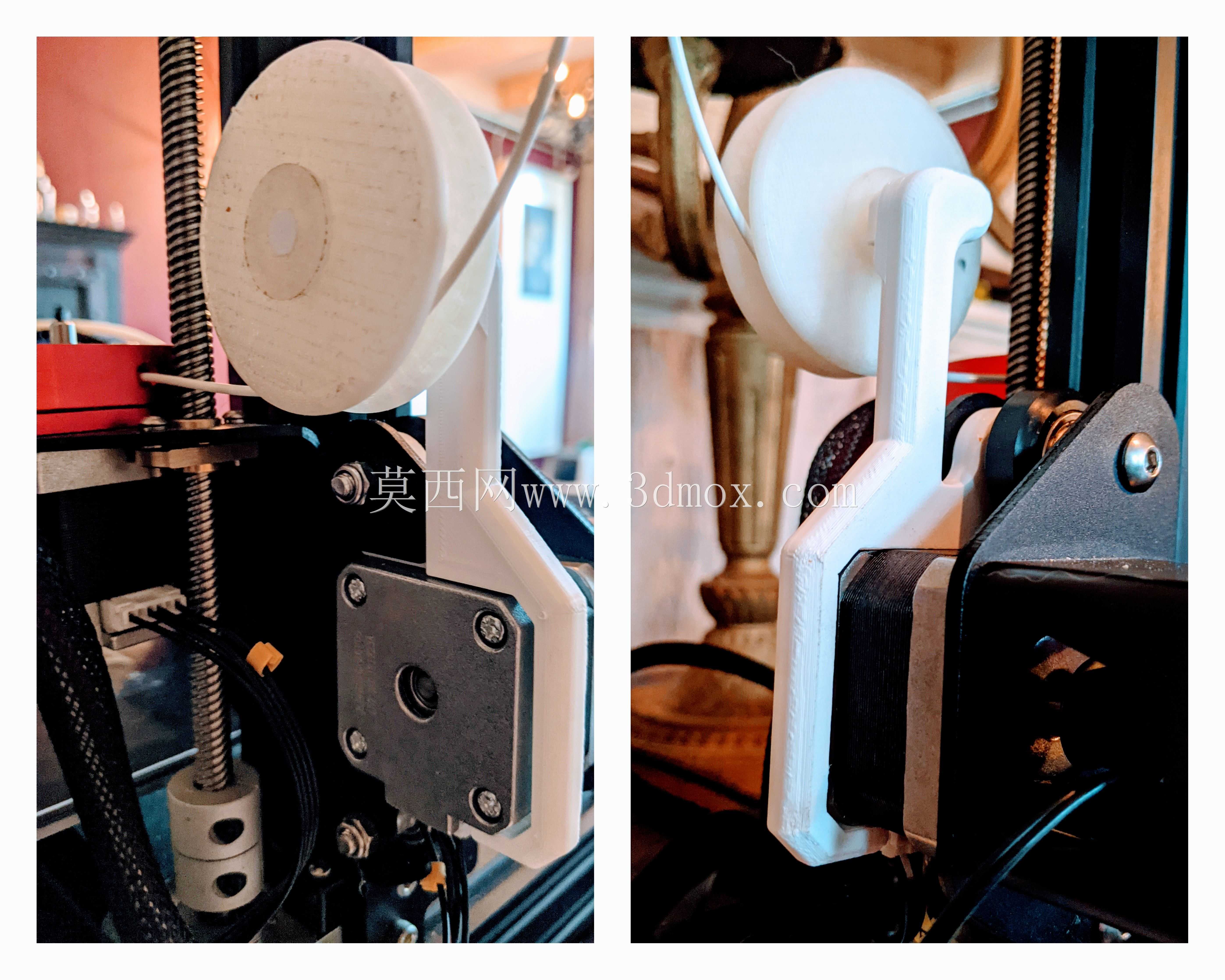

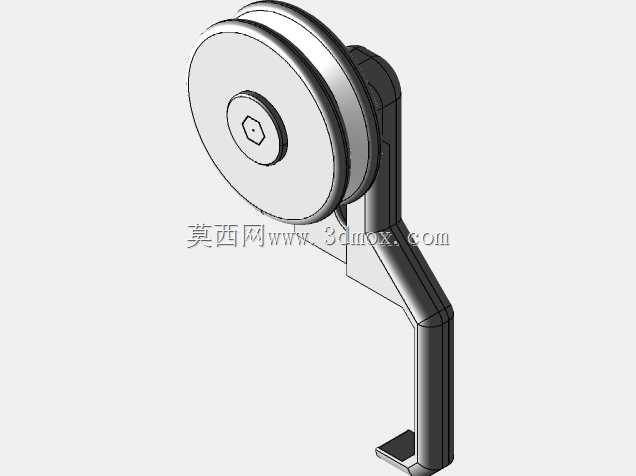

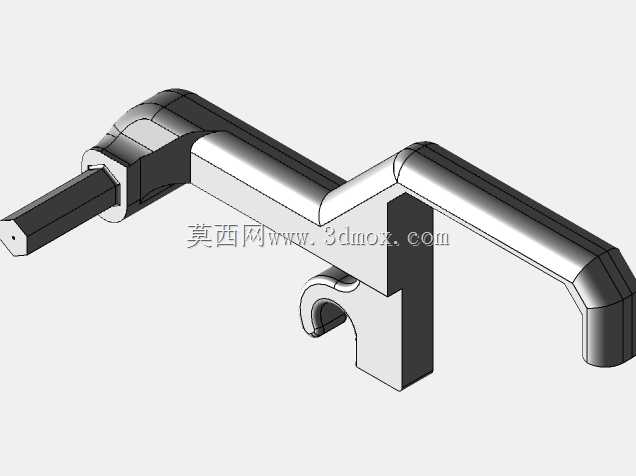

设计思路上采用无额外紧固件的卡扣式安装方案，整体结构可直接卡接在X轴端的对应安装位上，无需对原有设备进行打孔、改装，用户可快速完成拆装替换，降低配件升级的操作门槛。结构整体分为卡扣固定基座、低摩擦导轮组件、侧向限位挡边三个部分，卡扣基座的卡槽尺寸完全匹配Ender3机型X轴端的型材安装边界，安装后不会与X轴的同步轮、传动皮带、限位开关等原有部件产生运动干涉；导轮通过销轴固定在基座上，轮体可绕销轴自由转动，导轮的安装位置经过反复校准，确保料盘送出的灯丝经过导轮后，能以直线角度对准挤出机的进料口，当挤出头随X轴上下、左右移动时，导轮可自适应调整灯丝的进线角度，让灯丝始终保持顺畅的进线姿态，不会出现急弯折损的情况。

安装边界方面，整体结构沿X轴方向的突出量控制在合理范围内，不会超出设备原有打印的运动行程，不会在打印大尺寸模型时与机架外壳、打印平台产生碰撞；导轮的侧向挡边可防止灯丝在高速送丝、回抽过程中从轮槽脱出，保证送丝路径的稳定性。在长时间连续打印作业中，该结构能持续维持稳定的低阻力送丝状态，减少送丝齿轮对耗材的咬合磨损，降低堵头、断丝的故障概率，有效提升打印成品的表面质量，同时也能减少耗材碎屑落入设备传动部件造成的磨损问题，延长设备核心部件的使用寿命。
