桌面级FDM熔融沉积成型3D打印机结构设计

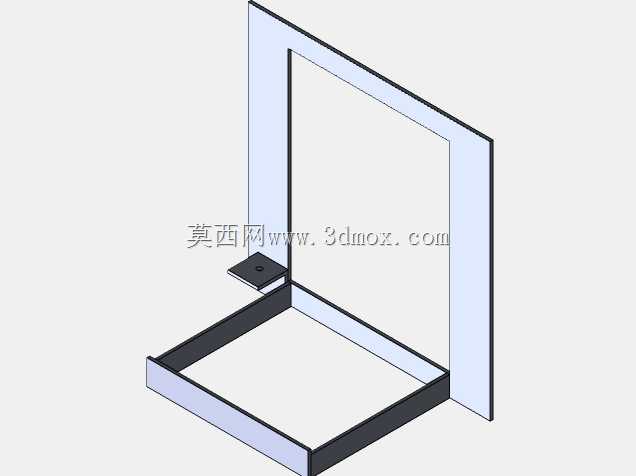

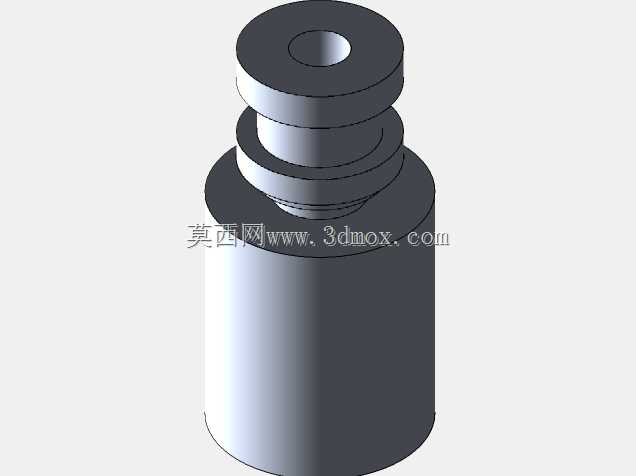

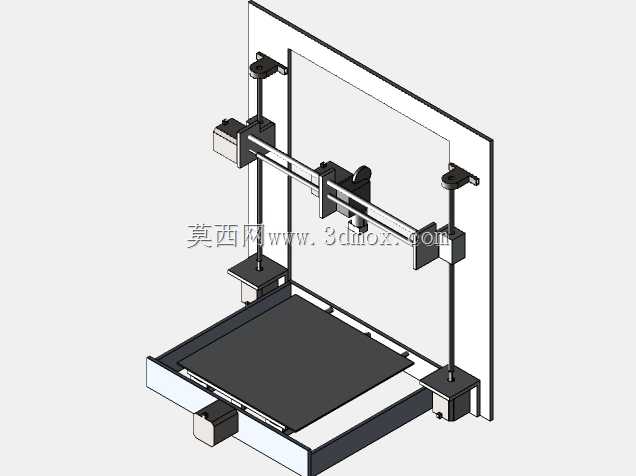

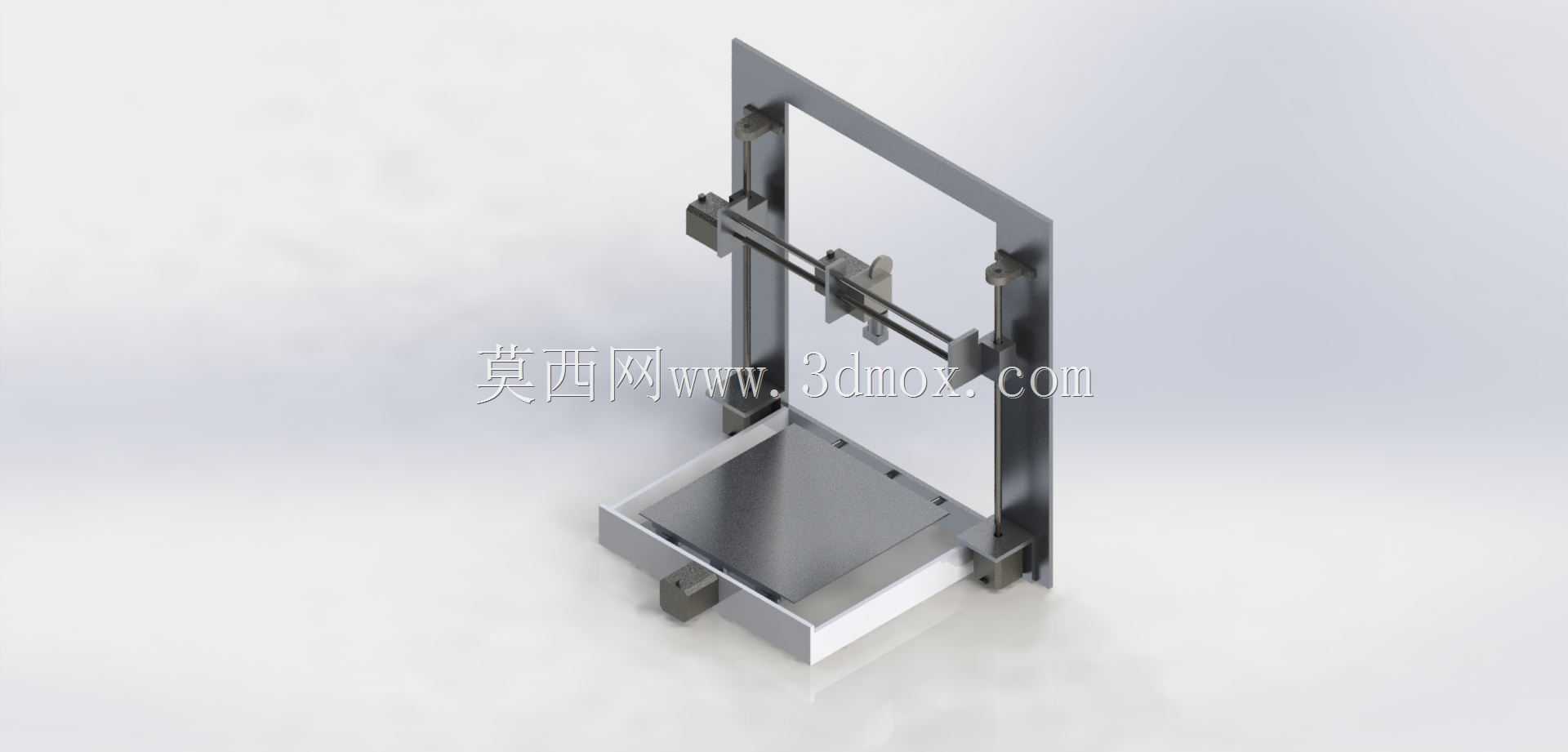

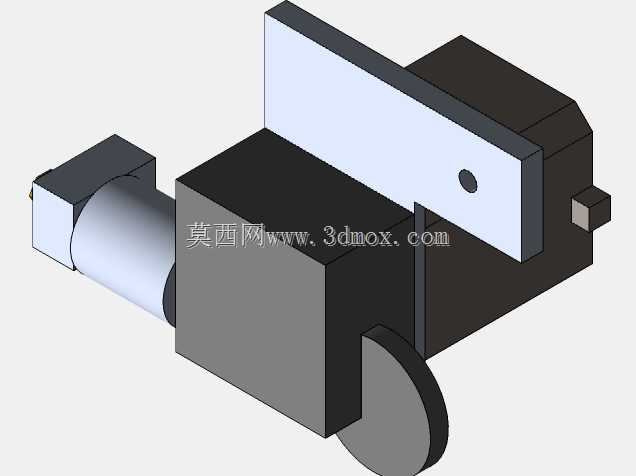

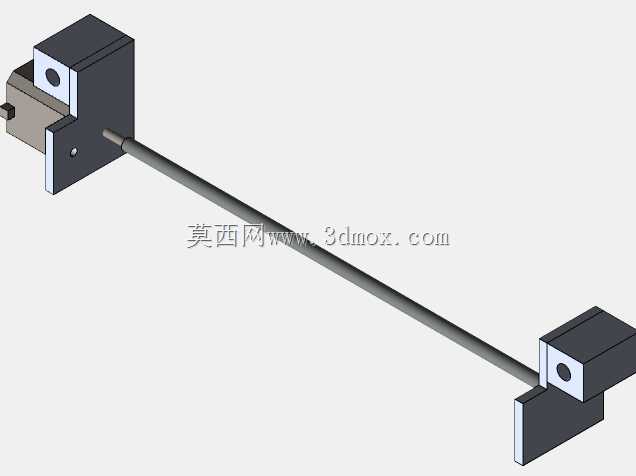

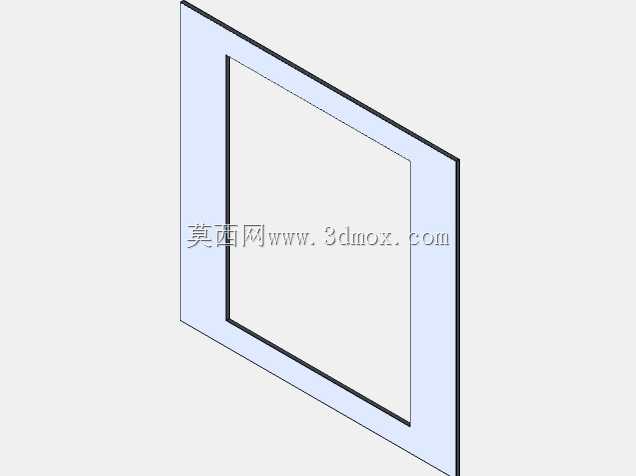

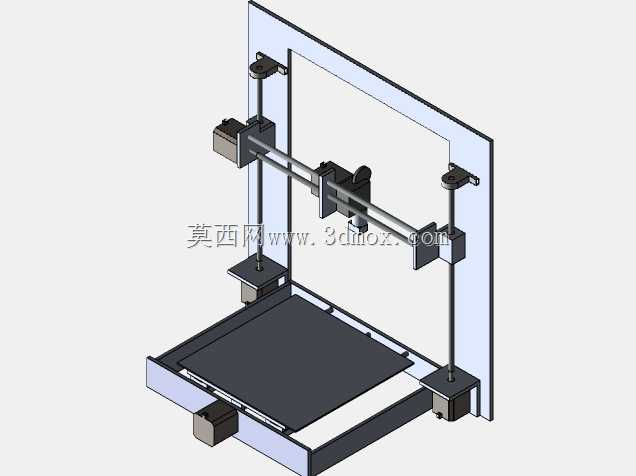

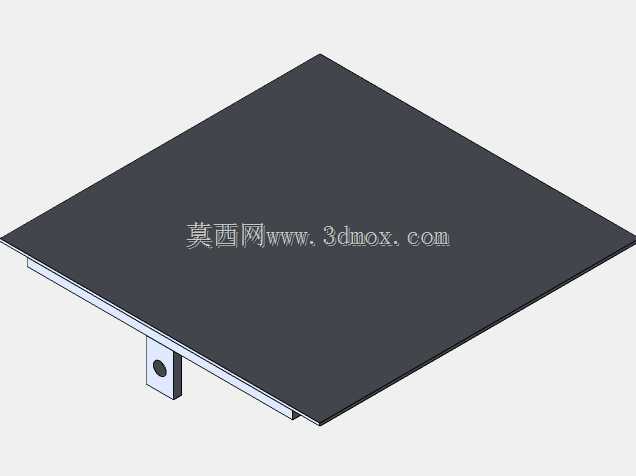

这款桌面级增材成型设备，主要面向个人创客、中小微设计工作室、院校实训教学以及小型产品打样场景使用，能够在无需开模的前提下，快速将三维数字模型转化为实体样件，覆盖创意手办制作、机械结构件验证、工装夹具打样、教学模型演示等多元使用需求，相比工业级大型成型设备，它的占地空间更小、操作门槛更低、使用维护成本更可控，适合非工业量产级的小批量定制与原型验证工作。设备采用经典的笛卡尔坐标系运动架构，整体为框架式立式布局，成型平台设置在设备下部，X轴运动组件搭载挤出打印头沿横向导轨做往复运动，Y轴负责带动成型平台完成纵向进给，Z轴通过两侧同步传动结构带动X轴横梁完成垂直方向的层厚进给，三轴运动相互独立互不干涉，能够保证运动过程的稳定性，减少打印过程中的层纹偏移与错位问题。设计过程中充分考虑了桌面使用的安装边界，整体外轮廓方正紧凑，后侧与侧方预留了足够的散热与走线空间，无需额外预留过大的操作间隙，常规的桌面工作台即可完成放置安装；成型平台采用调平友好的平板结构，能够适配不同耗材的附着需求，挤出组件采用近程送料结构设计，能够兼容PLA、ABS等多种常见的熔融成型耗材，送料阻力更小，出料控制更精准，可有效减少打印过程中的堵头、断料问题。设备的框架结构采用标准化铝型材与板材拼接设计，既保证了整体结构的刚性，减少高速运动过程中的结构震颤，也方便后期的维护拆装与配件更换；走线全部沿框架内侧隐藏布置，既避免了运动过程中的线路剐蹭，也让整体外观更整洁利落。在功能设计上，这款设备预留了耗材安装位、散热风道安装位与控制元件的安装空间，能够支持后续的功能拓展，比如加装自动调平组件、耗材断料检测模块、封闭保温外罩等，满足不同使用场景下的改装需求；运动导轨的安装位设计了可调预紧结构，能够在长期使用后调整导轨间隙，保证运动精度的持久性，降低长期使用的精度衰减速度。
