罗茨布希WV1200罗茨真空泵结构设计

该款罗茨真空泵主要面向中高真空获得场景设计，可广泛应用于化工蒸馏、食品冷冻干燥、冶金真空脱气、电子元器件真空封装、光伏材料制备等需要稳定大抽速真空环境的工业生产环节，通常作为前级增压泵与旋片泵、液环泵等前级泵搭配组成真空机组，弥补前级泵在中低入口压力下抽速不足的短板，快速将密闭腔室压力抽到目标工艺区间，大幅缩短真空系统的抽气作业周期。

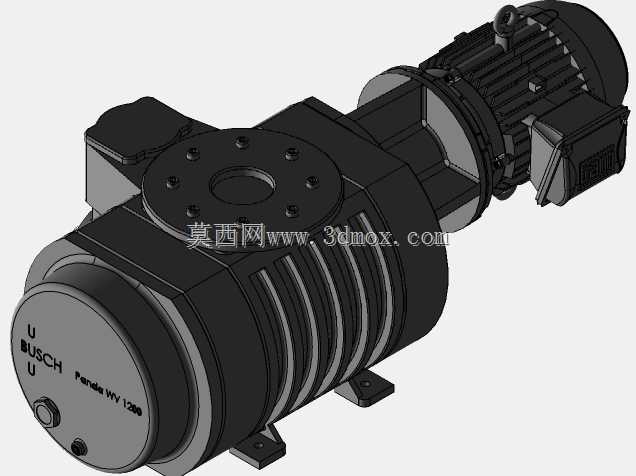

设备整体采用卧式同轴布局，驱动电机与泵腔通过中间连接段直连，省去了传统皮带传动带来的传动损耗与张紧维护需求，整体结构紧凑，重心沿安装底座均匀分布，运行时振动幅度更低。泵体端盖处预留了标准圆形法兰接口作为进气口，可直接匹配对应通径的真空管路，无需额外制作过渡转接件；侧面预留电气接线盒与独立散热风道，泵腔外壁设计有环形散热鳍片，可在连续运行时快速导出泵腔内气体压缩产生的热量，避免泵体温升过高导致转子间隙变化，影响抽气效率与运行稳定性。

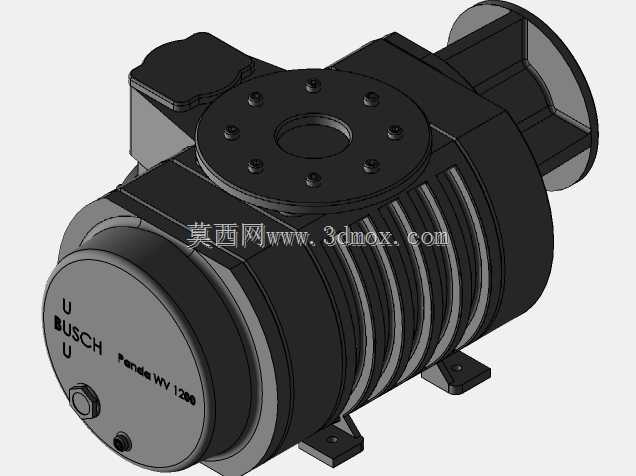

设计过程中重点考量了转子型线与装配间隙的匹配，采用三叶圆弧摆线转子结构，转子之间、转子与泵腔内壁之间保留均匀的微米级运行间隙，运行过程中无接触摩擦，无需泵腔内加注润滑油，可获得洁净无油的真空环境，避免工艺介质被油雾污染。泵体底部设置两个带安装孔的铸钢支脚，安装时可直接通过螺栓固定在钢制机架或混凝土基础上，安装边界预留了足够的管路连接与日常维护操作空间，侧面接线盒位置预留了线缆弯曲半径，日常检修时无需拆解泵体主体即可完成接线端子检查、散热风道清灰等常规维护操作。

泵体与电机的连接段设置了独立的轴承支撑腔与密封结构，可有效阻隔泵腔侧与电机侧的介质互通，避免工艺气体中的腐蚀性成分侵入电机绕组，延长设备整体使用寿命。端盖上预留了油位观察孔与注油口，可定期检查支撑轴承的润滑状态，补充润滑脂，降低轴承磨损带来的运行噪音与故障概率。整体外形设计充分兼顾了工业现场的安装适配性，进出口方向、接线位置均符合通用工业真空设备的布局习惯，可直接替换同参数等级的老旧罗茨泵，无需对现有真空管路与安装基础做大规模改造。
