泵用不锈钢垂直止回阀结构设计

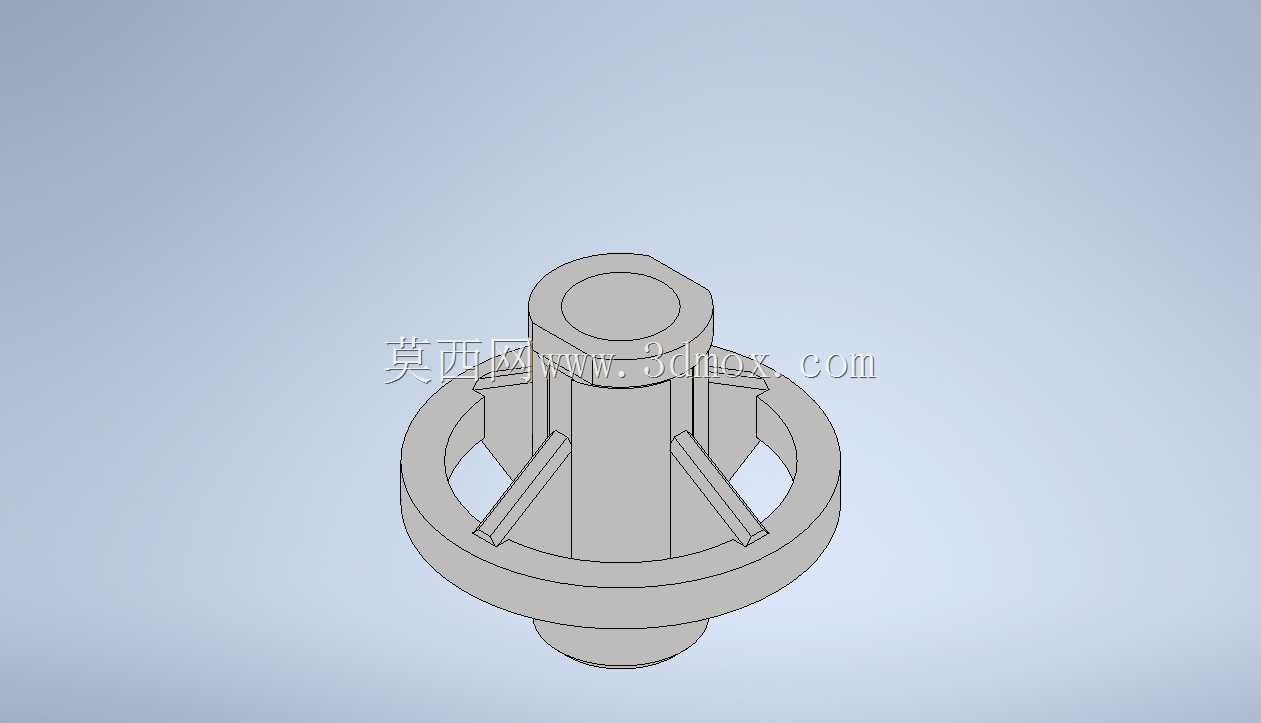

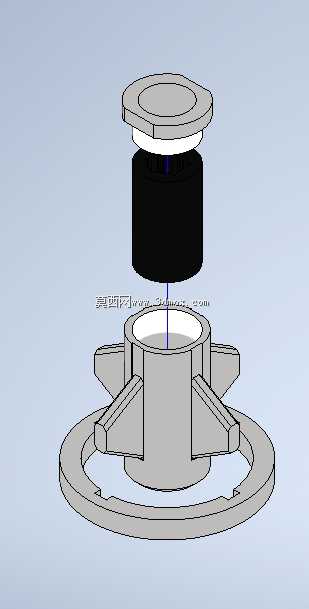

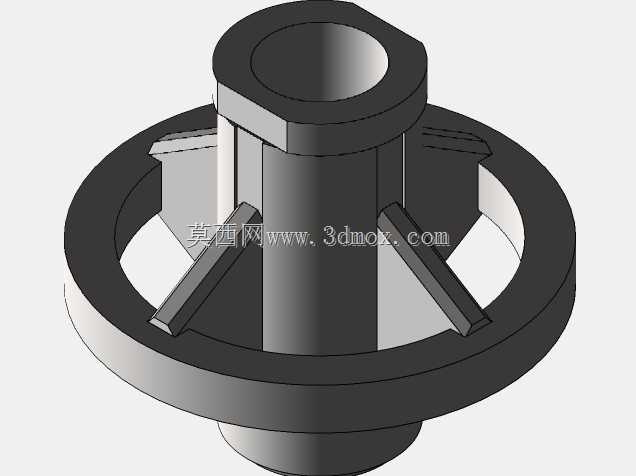

这款垂直阀主要应用于各类工业泵送系统的管路垂直安装段，是流体输送管路中控制介质单向流动的核心配套部件，适配清水、弱腐蚀性化工流体、轻质油品等多种输送介质，广泛用于给排水处理、化工流体输送、暖通循环水系统、小型工业增压泵站等场景，安装在泵体出口端的垂直管路上，能够在泵组停机时快速阻断管路内介质倒流，避免高压介质反向冲击泵腔内部叶轮、密封结构，有效降低泵组反转、密封件冲蚀损坏的故障概率，延长泵组整体的连续运行寿命。从功能特性来看，该垂直阀采用升降式止回结构设计，介质正向流动时，阀瓣在介质压力推动下沿中心导向柱平稳抬升，阀体内外环形流道完全导通，介质可顺畅通过阀体，流道经过圆弧过渡优化，能有效降低介质通过时的局部阻力损失，减少泵送过程中的能耗浪费；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，与阀座密封面紧密贴合，实现管路的快速截断，密封面采用贴合式硬密封结构，密封性能稳定，长期运行也不易出现密封失效内漏的问题。在设计思路上，这款垂直阀整体采用轴对称回转式结构，中心设置一体式导向立柱，阀瓣与导向柱采用间隙配合设计，保证阀瓣升降过程中无卡滞、偏磨问题，阀体外部周向均匀分布四道加强筋，连接中心导向柱与外圈阀体壁，既能够对导向结构形成稳定支撑，避免长期受介质冲击出现导向偏移，又能强化阀体整体结构强度，让阀体可以承受更高的管路压力，降低高压工况下阀体开裂变形的风险；阀体上下端均采用标准圆柱连接接口，可直接与同通径的垂直管路、泵体出口端对接，安装时无需额外调整角度，适配性更强。从安装边界来看，该阀整体为紧凑式立式结构，径向最大尺寸为外圈环形阀体的外圆直径，轴向总长度适配常规同通径管路的安装预留空间，安装时仅需保证阀体处于垂直状态，预留出阀瓣升降的轴向活动空间即可，无需额外设置支撑结构，安装维护便捷，阀体整体采用不锈钢材质打造，耐锈蚀、抗腐蚀性能优异，可适应潮湿、弱腐蚀等多种复杂工况环境，长期使用也不会出现锈垢卡滞阀瓣的问题，运行稳定性更强。
