单缸活塞曲柄连杆机构三维设计

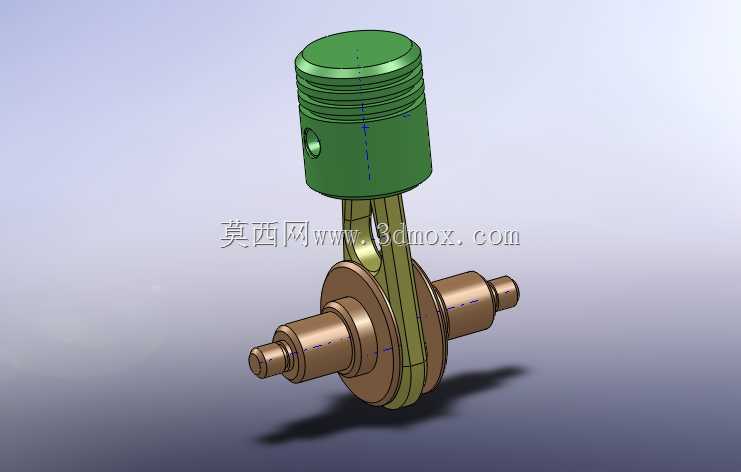

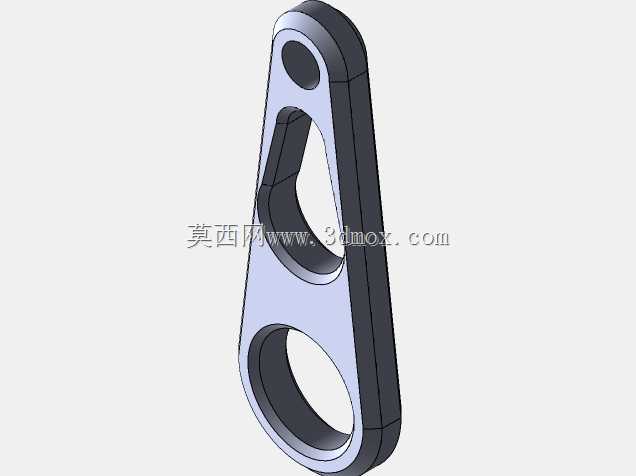

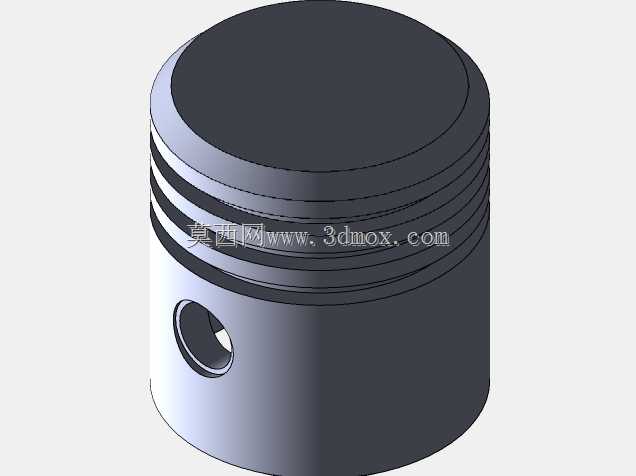

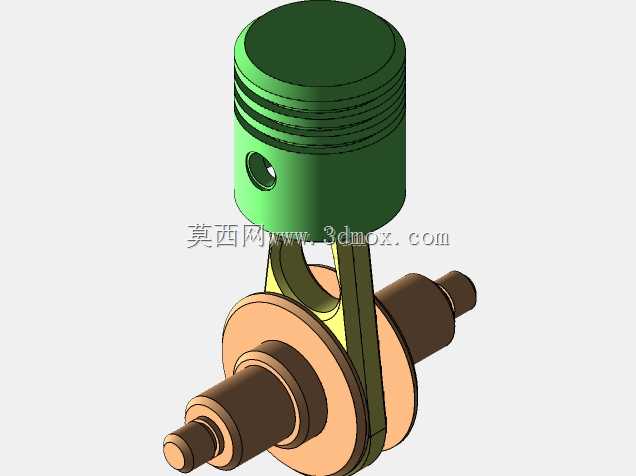

该套活塞曲柄连杆组件是内燃机核心动力转换单元的具象化三维设计成果，主要应用于小型通用汽油机、单缸柴油机、微型空气压缩机等需要将往复直线运动与旋转运动相互转换的动力设备场景，是小型动力设备、园林机械、便携发电机组、小型农用机具动力端的核心组成部分。在实际设备运行过程中，活塞承接燃烧室内燃气爆发产生的轴向推力，通过活塞销将作用力传递给连杆，连杆再将活塞的往复直线运动转化为曲轴的连续旋转运动，最终向外输出可驱动负载的旋转扭矩，反向工况下也可通过曲轴驱动活塞完成往复压缩动作，适配压缩机类设备的工作需求。整套结构的设计围绕动力传递的可靠性展开，活塞头部设计有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜影响动力输出效率，油环负责刮除缸壁多余润滑油，防止机油进入燃烧室造成异常损耗；活塞裙部做了适配缸径的型面设计，保证活塞在缸套内往复运动时的导向稳定性，避免出现偏磨、卡滞等故障。连杆采用分体式大头设计，通过连杆轴瓦与曲轴的曲柄销配合，小头通过活塞销与活塞连接，杆身做了变截面优化，在保证结构强度、满足交变载荷承受能力的前提下尽可能降低自身重量，减少往复运动产生的惯性冲击。曲轴采用整体式锻造结构设计，两端预留有轴承安装轴颈，可匹配标准规格的滚动轴承完成缸体上的定位安装，曲柄部分做了配重平衡设计，抵消活塞连杆组件往复运动产生的一阶惯性力，降低设备运行过程中的振动与噪音。整套组件的安装边界围绕标准单缸缸径参数设计，活塞外径适配对应缸套内径，曲轴两端轴颈的同轴度、连杆大小头孔的平行度都在设计中做了公差约束，可直接适配同规格的缸体、缸盖组件完成整机装配，无需额外做结构修改，能够满足教学演示、原理验证、小型动力设备改型设计等多场景的使用需求，结构细节完整还原了实际量产部件的工艺特征，可直接用于装配干涉检查、运动仿真验证等设计环节。
