自行车减震器结构设计三维数模

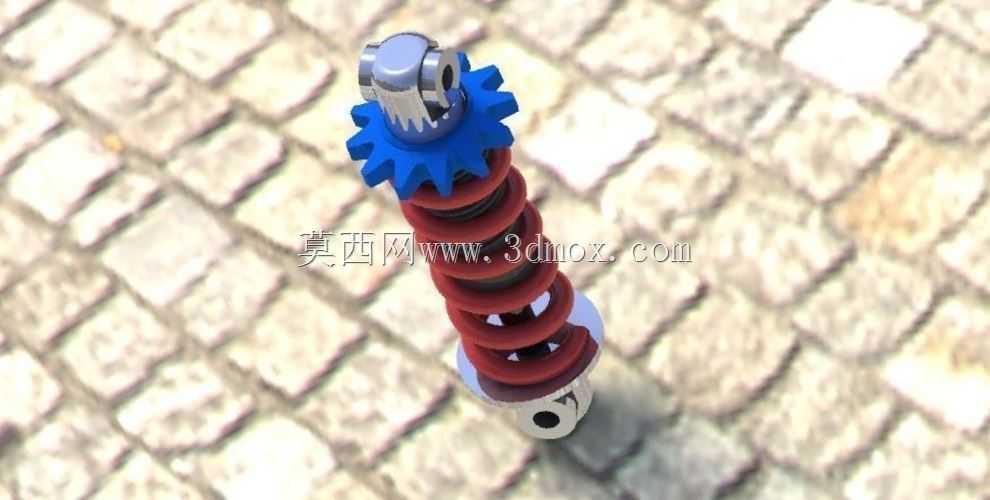

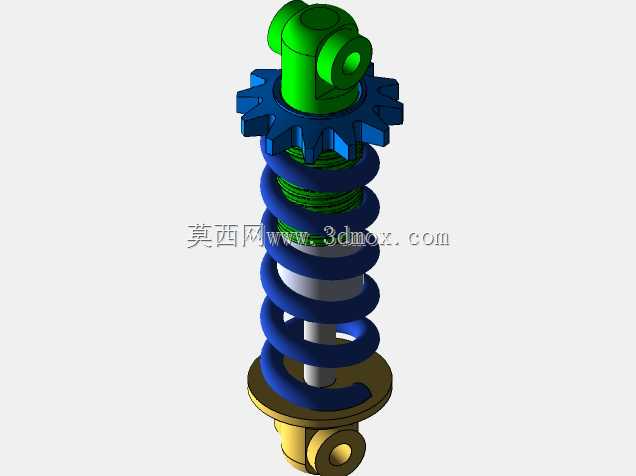

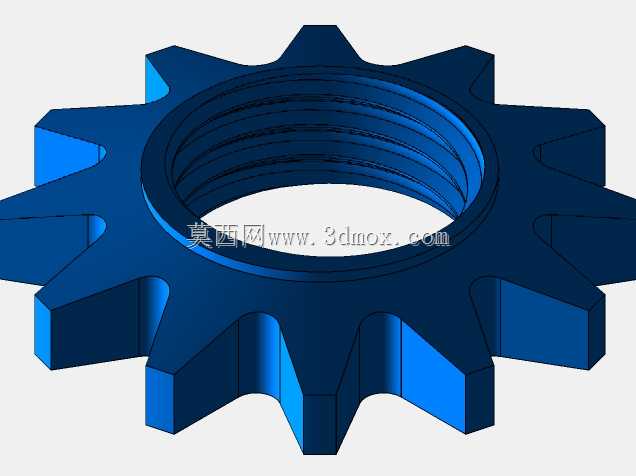

　　这款减震结构主要适配山地自行车、通勤越野自行车的前后悬架连接位，日常骑行中遇到铺装路面接缝、非铺装路碎石凸起、落差冲击时，能够通过内部弹性元件的形变吸收冲击能量，避免轮组跳动导致的抓地力流失，同时降低车架传递到骑乘者的振动幅度，提升长距离骑行的舒适度与操控稳定性。从结构设计逻辑来看，上端带齿状调节结构的部件为预压调节旋钮，骑乘者可根据自身体重、骑行场景的冲击强度，旋转旋钮调整弹簧的初始预紧力，匹配不同负载下的减震初始刚度，避免过软导致的打底、过硬导致的滤震失效问题。中间的螺旋弹簧作为主弹性承载元件，采用等节距圆柱螺旋结构设计，线径与中径的匹配经过刚度校核，能够在常规骑行冲击下提供线性的弹力反馈，配合上下端的连接吊耳结构，

　　可绕安装轴做小角度摆动，适配车架与摇臂之间的运动轨迹偏差，避免运动过程中出现卡滞、附加弯矩导致的部件磨损。上下端的安装孔位采用同轴衬套配合设计，安装边界需要匹配对应规格的连接螺栓，安装时需要保证两端连接座的平行度偏差在允许范围内，避免侧向力长期作用导致弹簧偏磨、活塞杆变形。上端的齿状结构除了调节功能外，还能在调节到位后通过齿间啮合实现锁止，防止骑行过程中振动导致旋钮松动、预压值发生偏移。整体结构没有采用复杂的阻尼油路设计，属于弹簧式被动减震结构，结构简单可靠，维护成本低，适合入门级越野自行车、城市通勤减震车型使用，建模过程中还原了各部件的装配间隙，弹簧的有效圈数、支撑圈数符合机械设计规范，调节齿的齿形角度兼顾了调节手感与锁止可靠性，

　　下端的连接座做了加厚处理，应对冲击载荷下的应力集中问题，各部件的配合公差按照通用机械装配要求设定，可直接用于结构教学、装配干涉校验、改装方案验证等场景，也可作为同类型减震产品设计的参考基础，帮助设计人员快速梳理减震结构的运动逻辑、安装匹配要点，缩短前期方案迭代的周期。
