带上下安装座的圆柱螺旋压缩弹簧结构

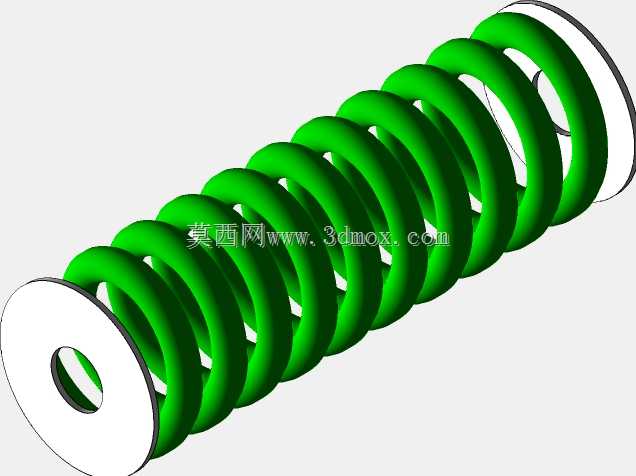

这类带上下圆形安装座的圆柱螺旋压缩弹簧，在工业场景里的应用覆盖范围极广，小到小型工装夹具的压紧复位结构，大到通用输送设备的缓冲支撑模块、小型振动设备的隔振单元，都能见到这类结构的身影。和无安装座的裸弹簧相比，两端集成的平置圆形安装盘，从根源上解决了普通弹簧受压时容易出现的侧向偏移、端部窜动问题，安装时不需要额外配置弹簧座或者导向套就能直接固定，能有效缩减装配环节的零件数量，降低配套结构的设计复杂度。

从设计逻辑来看，弹簧主体采用等节距圆柱螺旋结构，这种结构的刚度线性度表现稳定，在额定压缩行程范围内，弹力输出和压缩量能保持稳定的线性对应关系，不管是做恒力压紧还是行程缓冲，都能获得可预判的力学反馈，不会出现变节距弹簧那种刚度突变的情况，适配绝大多数需要稳定弹力输出的工况。两端的安装座和弹簧端部做了贴合固定处理，安装座中心预留的安装孔位，既可以穿螺栓做刚性固定，也可以配合定位销实现快速定位，安装座的外径略大于弹簧的螺旋外径，能避免弹簧压缩时端部和周边结构发生剐蹭，减少弹簧表面的磨损，延长零件的实际使用寿命。

在尺寸边界的考量上，这类弹簧的自由高度、螺旋中径、线径参数可以根据实际负载需求做匹配调整，两端安装座的厚度一般根据安装面的承压需求设定，保证受压时不会出现盘面变形即可。实际选型应用时，需要先核算工况下的最大压缩量，预留10%到15%的余量避免弹簧压并失效，同时要确认安装座的孔位尺寸和设备安装面的固定点位匹配，安装时要保证上下安装座的平面平行度，避免弹簧受偏载导致局部应力集中出现断裂。这类弹簧的动画演示结构，能直观展示弹簧压缩、复位的完整运动过程，帮助设计人员快速理解弹簧的运动行程、干涉边界，在做装配校验、运动仿真的时候，可以直接参考这类结构的运动逻辑，校核周边结构的预留空间是否充足，避免实际装配时出现运动干涉问题。
