双涡卷涡轮配套安装法兰结构设计

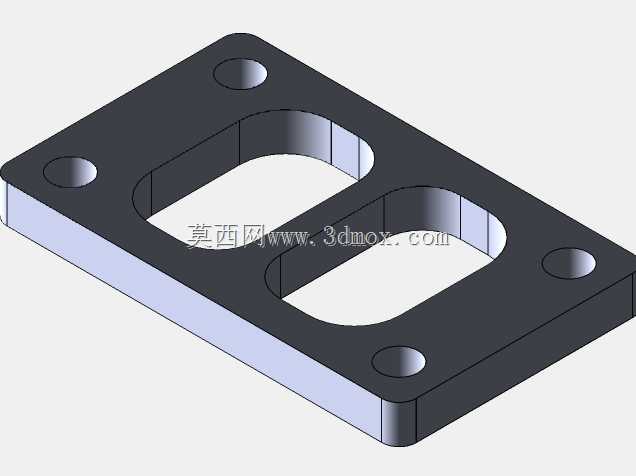

这款法兰构件是专为双涡卷涡轮配套设计的安装连接部件，主要应用在涡轮增压系统的管路对接、动力单元与进气端的衔接场景中，常见于小排量动力设备、改装动力单元以及小型工业气动涡轮的装配环节，承担着两侧构件定位、密封衔接、载荷分散的核心作用，是涡轮系统中保障气路密闭性、安装同轴度的关键基础零件。从实际使用场景来看，这类法兰需要同时兼顾安装便捷性与结构强度，既要匹配双涡卷涡轮的双气道布局，避免气路干涉造成的气流紊乱，又要承受涡轮工作时的持续振动、温度交变带来的应力影响，因此在设计阶段就围绕使用需求做了针对性的结构优化。整体采用扁平矩形板状结构，四个角位设置沉头安装孔，安装时螺栓可完全沉入孔位，不会突出法兰表面，既能够保证法兰与对接面的完全贴合，也能避免突出的螺栓头与周边管路、护板产生干涉，适配紧凑的动力舱安装空间。法兰中部开设两个相邻的圆角矩形通腔，完全匹配双涡卷涡轮的双气道出口轮廓，通腔边缘做了顺滑的倒角过渡，能够减少气流通过时的沿程阻力，避免直角结构造成的气流紊流、压损问题，保障涡轮出气的顺畅性。设计过程中，法兰的厚度经过力学仿真校核，既保证在螺栓锁紧压力、涡轮振动载荷下不会发生翘曲变形，保障对接面的平面度满足密封要求，又尽可能控制整体重量，符合动力部件轻量化的设计趋势。安装边界方面，法兰的外轮廓尺寸完全适配对应型号涡轮的安装基面，四个安装孔的孔位公差严格控制，能够保证装配时的定位精度，无需额外调整即可实现与涡轮端、对接管路端的孔位对齐，降低现场装配的难度。法兰的对接平面做了平面度处理，装配时配合密封垫片即可实现可靠的气路密封，避免漏气造成的涡轮压力损失，保障涡轮的工作效率。整体结构没有冗余设计，所有结构特征都服务于安装对接、气流导通、载荷承载的核心功能，结构简单可靠，加工工艺性好，适合批量加工生产，能够满足动力系统长期稳定运行的使用要求。
