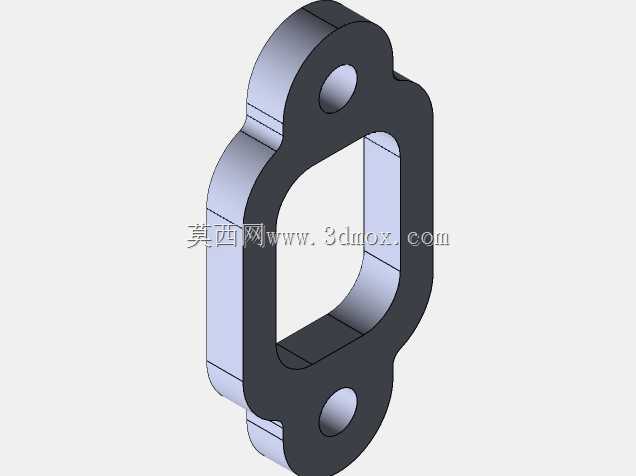

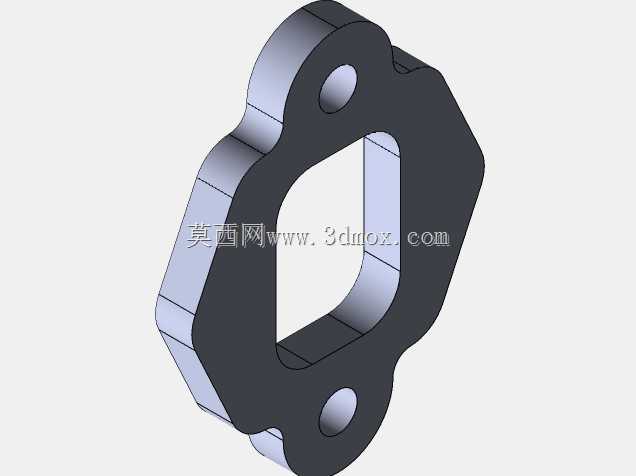

康明斯6BT发动机带耳排气法兰结构

这款带耳排气法兰主要应用于康明斯6BT系列柴油发动机的排气系统管路连接环节，是发动机排气歧管与下游排气管道、增压器进气侧之间的核心密封连接件，在商用车、工程机械、发电机组等搭载6BT动力的设备中承担着气路密封、载荷传递的关键作用。在实际设备运行过程中，发动机排出的高温高压废气会率先经过该法兰衔接位置，法兰不仅需要耐受数百摄氏度的持续高温、排气脉冲带来的交变振动载荷，还要保证结合面的密封性能，避免高温废气泄漏引发周边部件老化、舱内温度异常升高等问题，同时为两段排气构件提供可靠的刚性连接支撑，抵消管路热胀冷缩产生的形变应力。从功能特性来看，这款法兰采用带安装耳的结构设计，区别于常规无耳环形法兰，两侧延伸出的带孔耳位为安装固定提供了额外的点位，能够让法兰与对接构件的连接更加稳固，尤其适配排气系统振动幅度较大的使用场景，降低长期运行后连接螺栓松动、密封失效的概率；中间的异形贯通孔完全匹配6BT发动机排气出口的截面轮廓，能够保证废气流通截面无突变，减少排气阻力，避免因通径变化产生的排气紊流影响发动机排气效率，间接保障发动机的动力输出表现与燃油经济性。在设计思路上，这款法兰优先考量了排气场景的工况适配性，主体采用等厚板材成型结构，整体轮廓在完全覆盖对接面密封区域的前提下，尽可能缩减了非必要的外伸结构，兼顾结构强度与轻量化需求；两个安装耳位与主体采用圆弧过渡衔接，避免直角结构带来的应力集中问题，让螺栓紧固时的压紧力能够均匀分布在整个密封面上，保证密封垫片受力均匀，不会出现局部压溃或者压合不紧的问题。两个安装孔的孔位精度、孔间距严格匹配6BT发动机排气端的安装点位，安装时无需额外扩孔或者调整位置，能够直接对位安装，降低现场装配的难度。从安装边界来看，法兰整体厚度适配常规排气系统密封垫片的压缩量要求，安装后不会出现对接面间隙过大或者过度挤压垫片的问题；外轮廓尺寸在满足安装耳位布置的前提下控制得较为紧凑，不会与周边的发动机线束、冷却管路、舱体结构产生干涉，适配多数搭载6BT动力设备的发动机舱布置空间，无论是原厂替换还是改装场景下的排气系统搭建都能适用。
