ECU调试用BDM针阵定位夹持框架

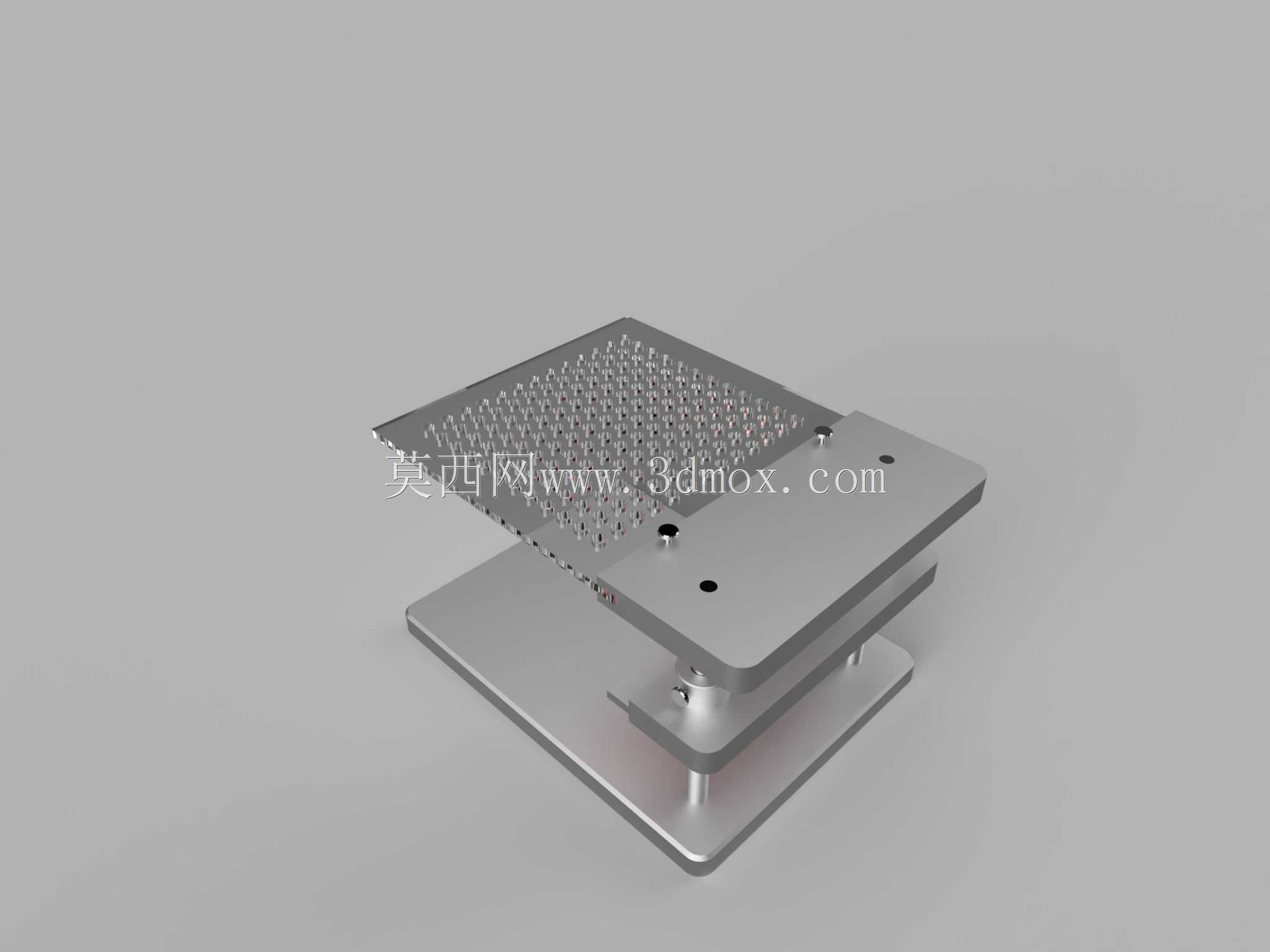

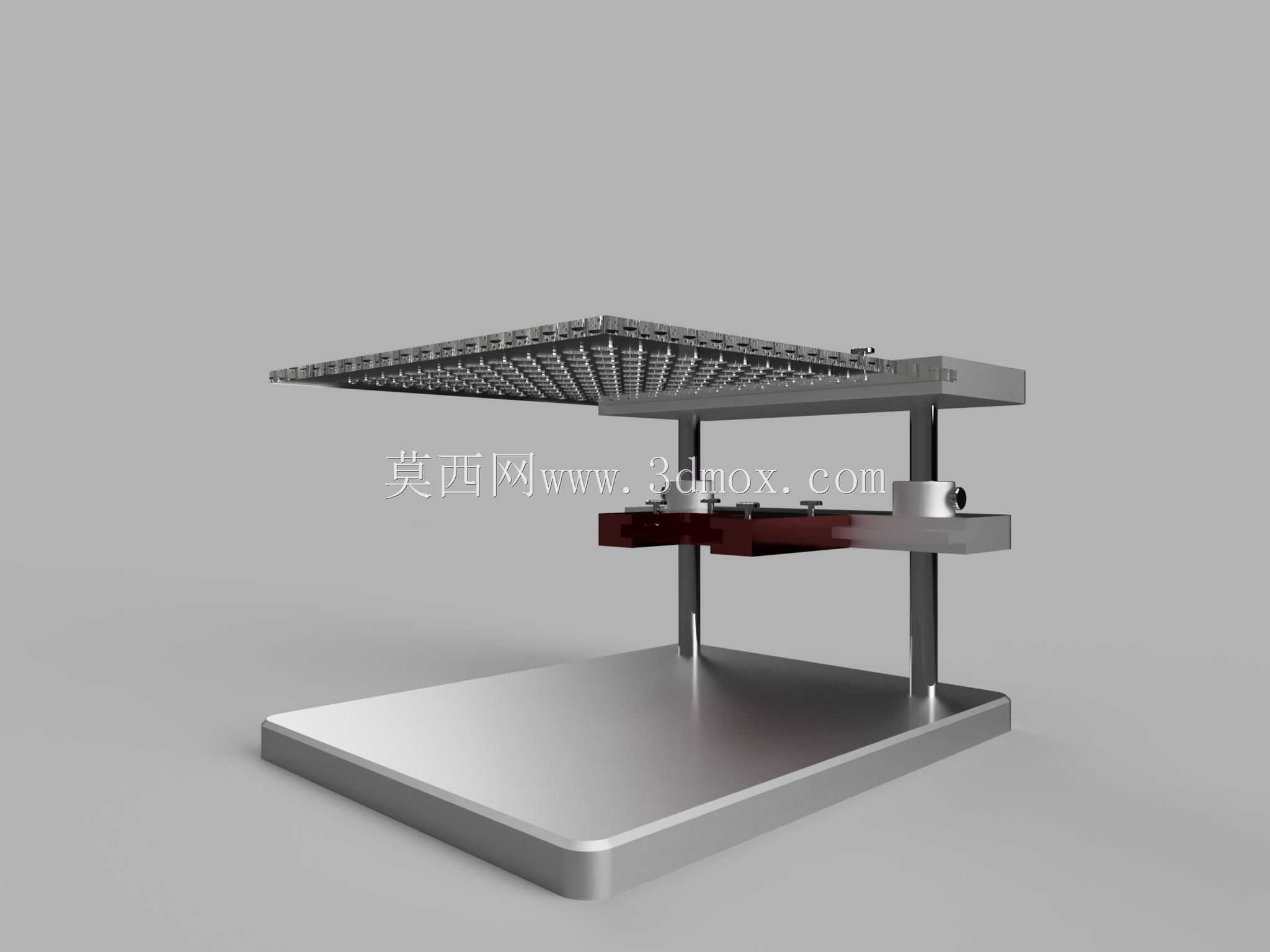

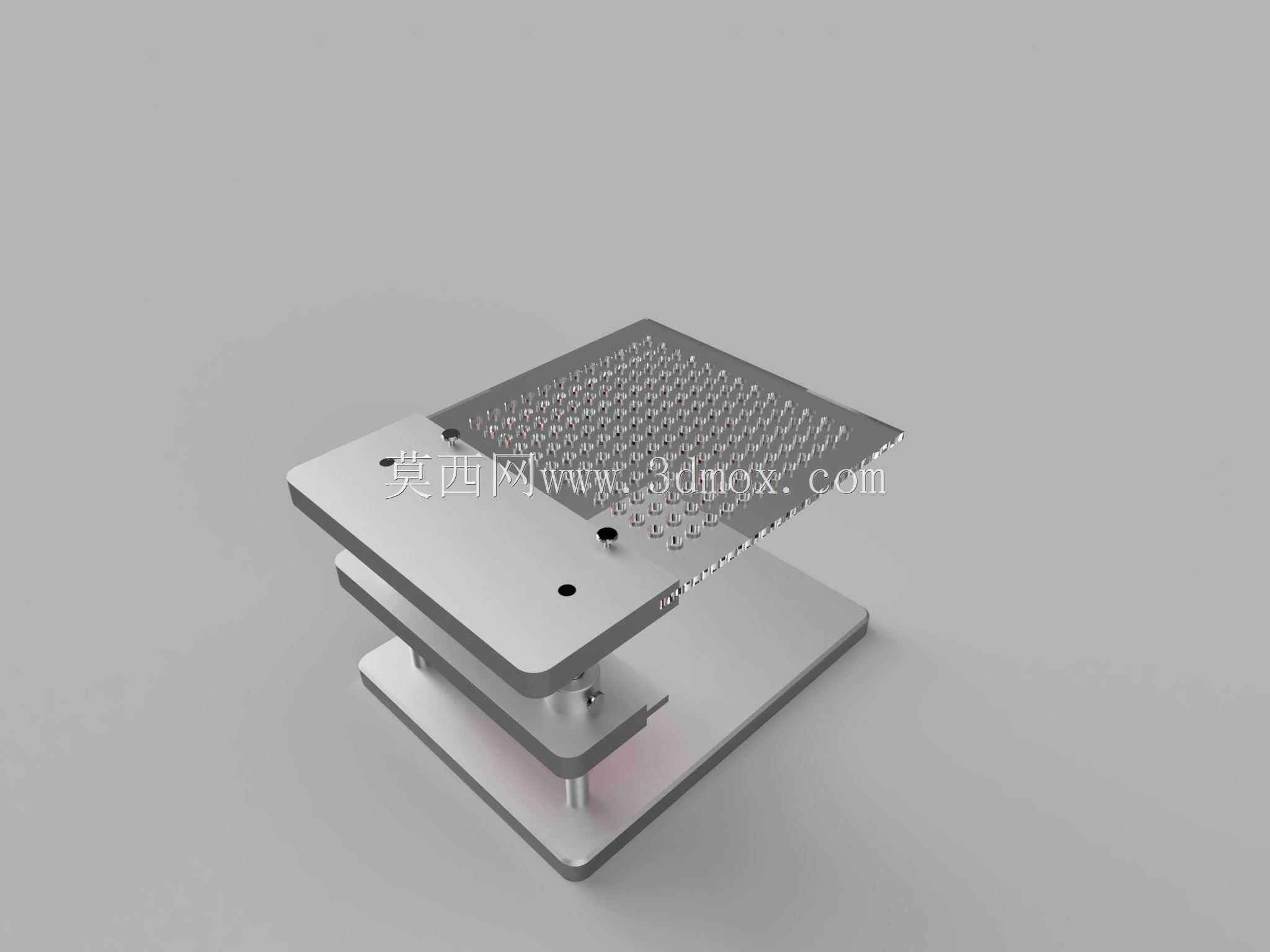

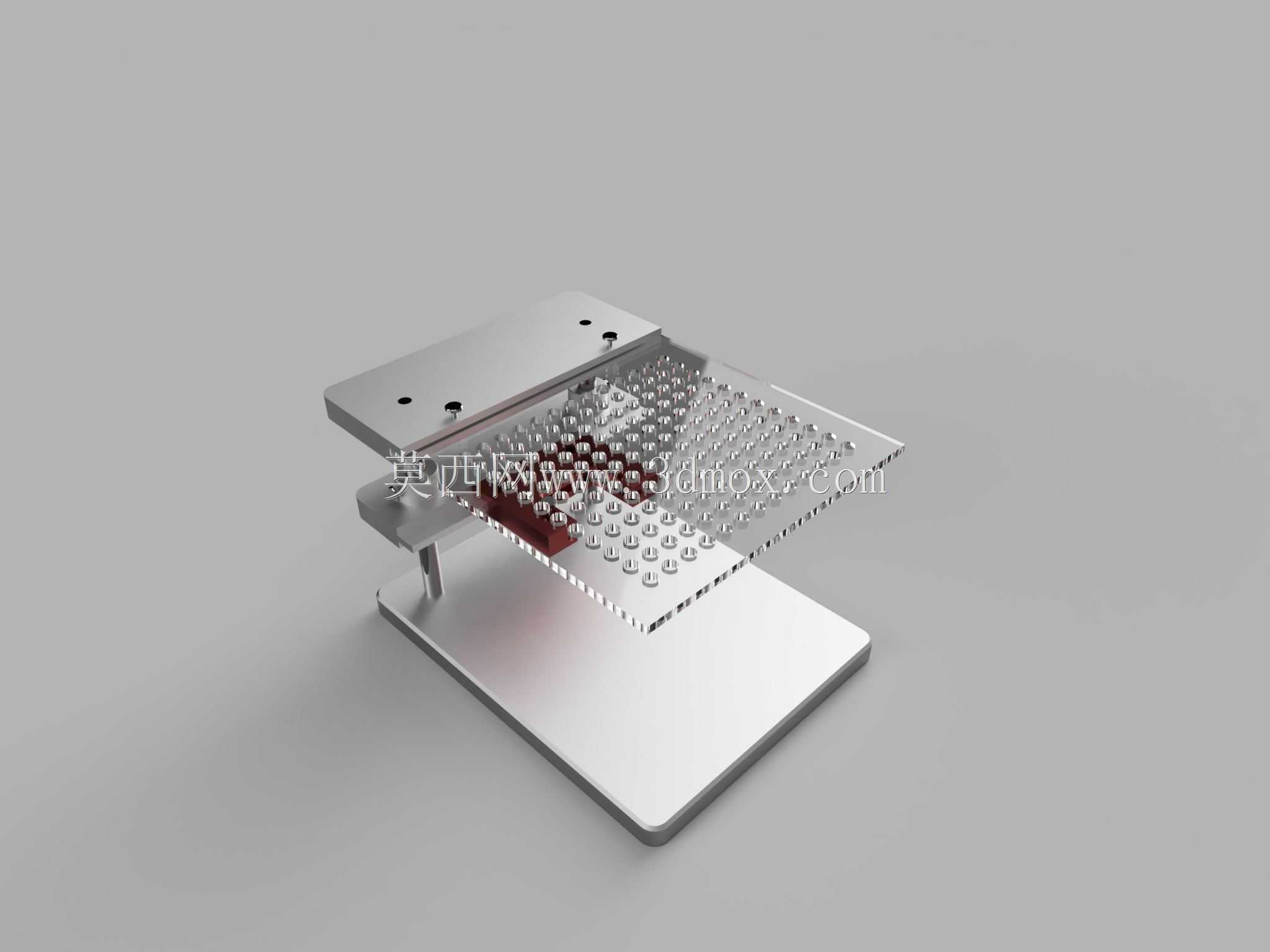

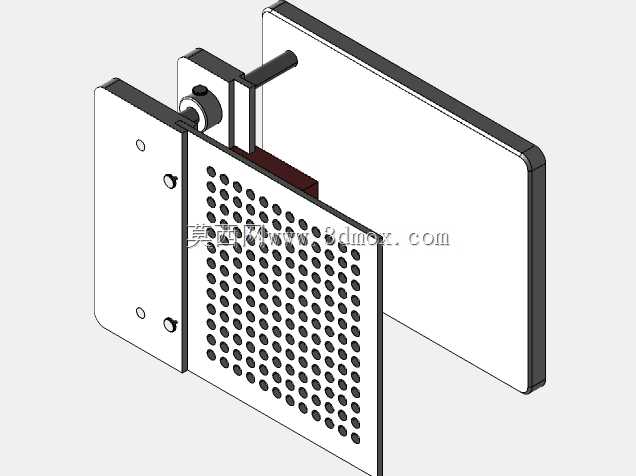

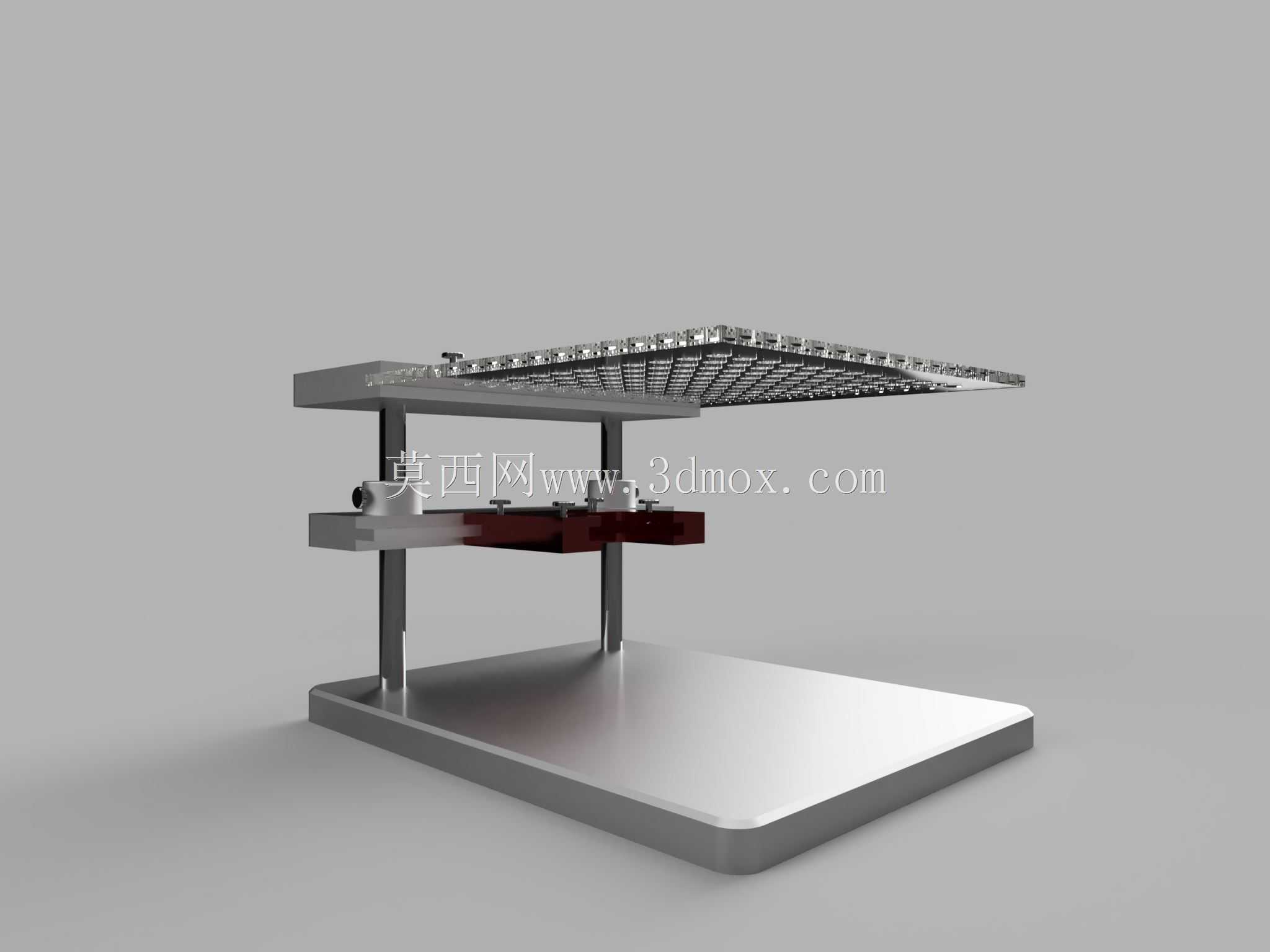

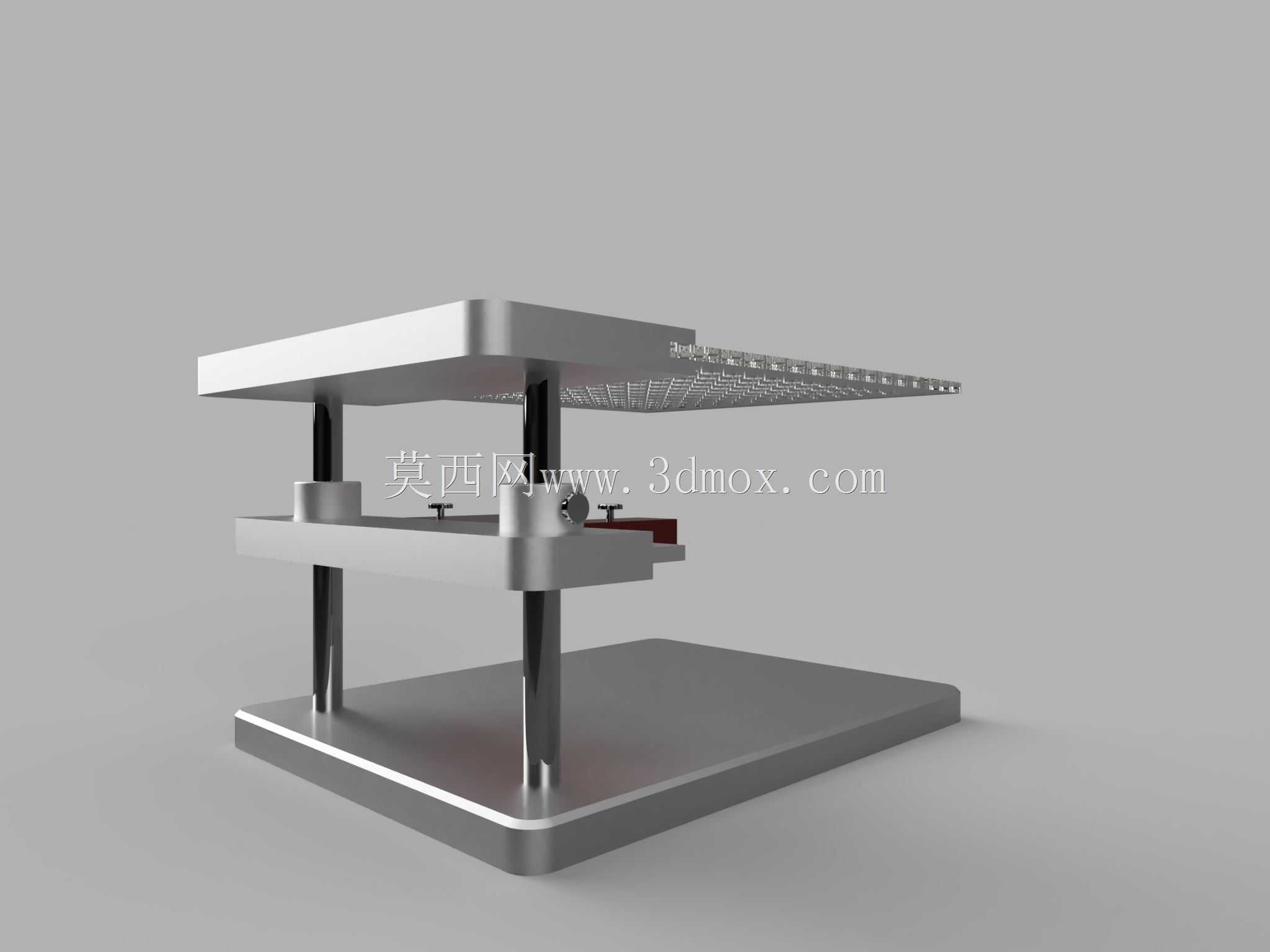

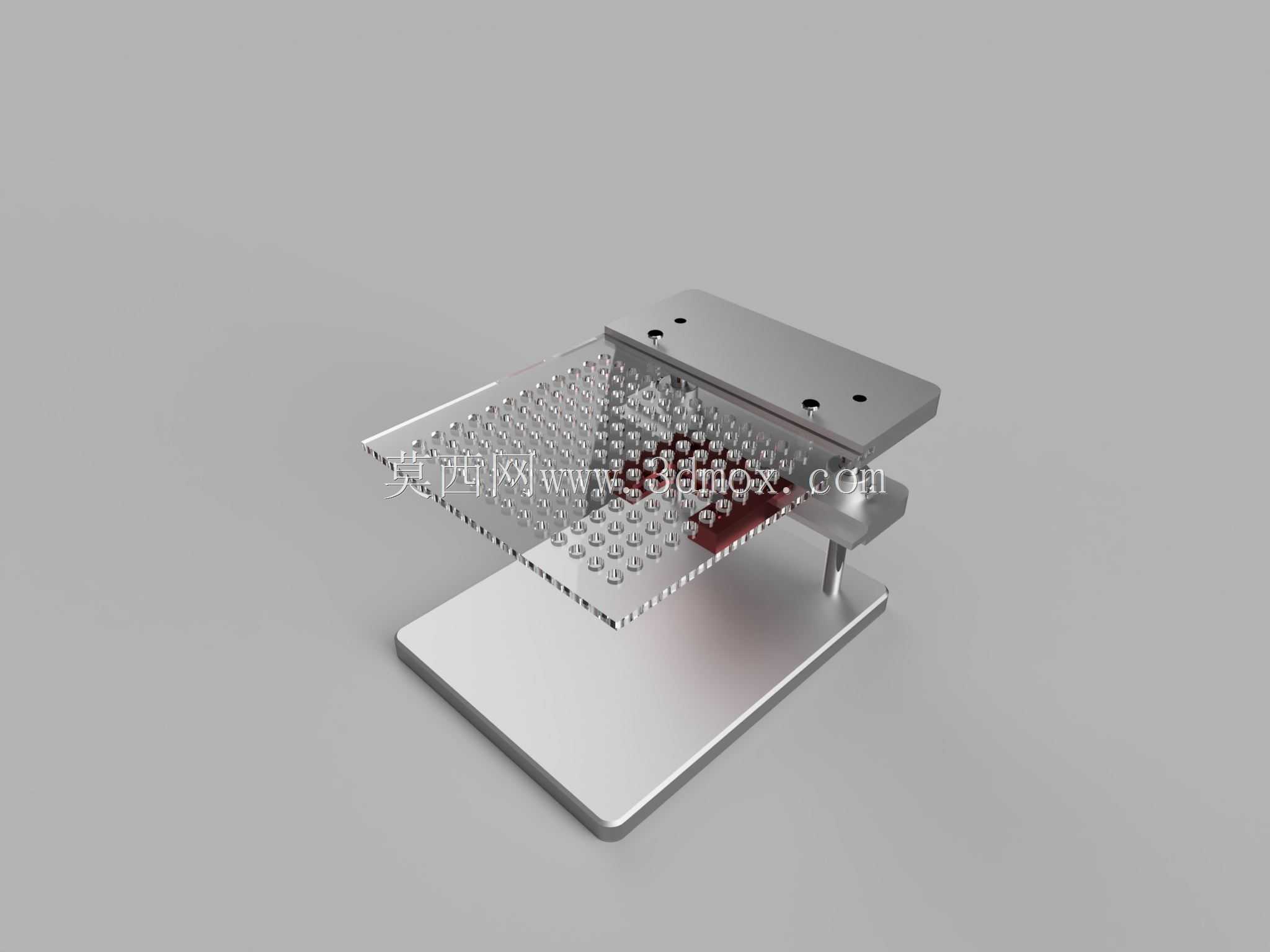

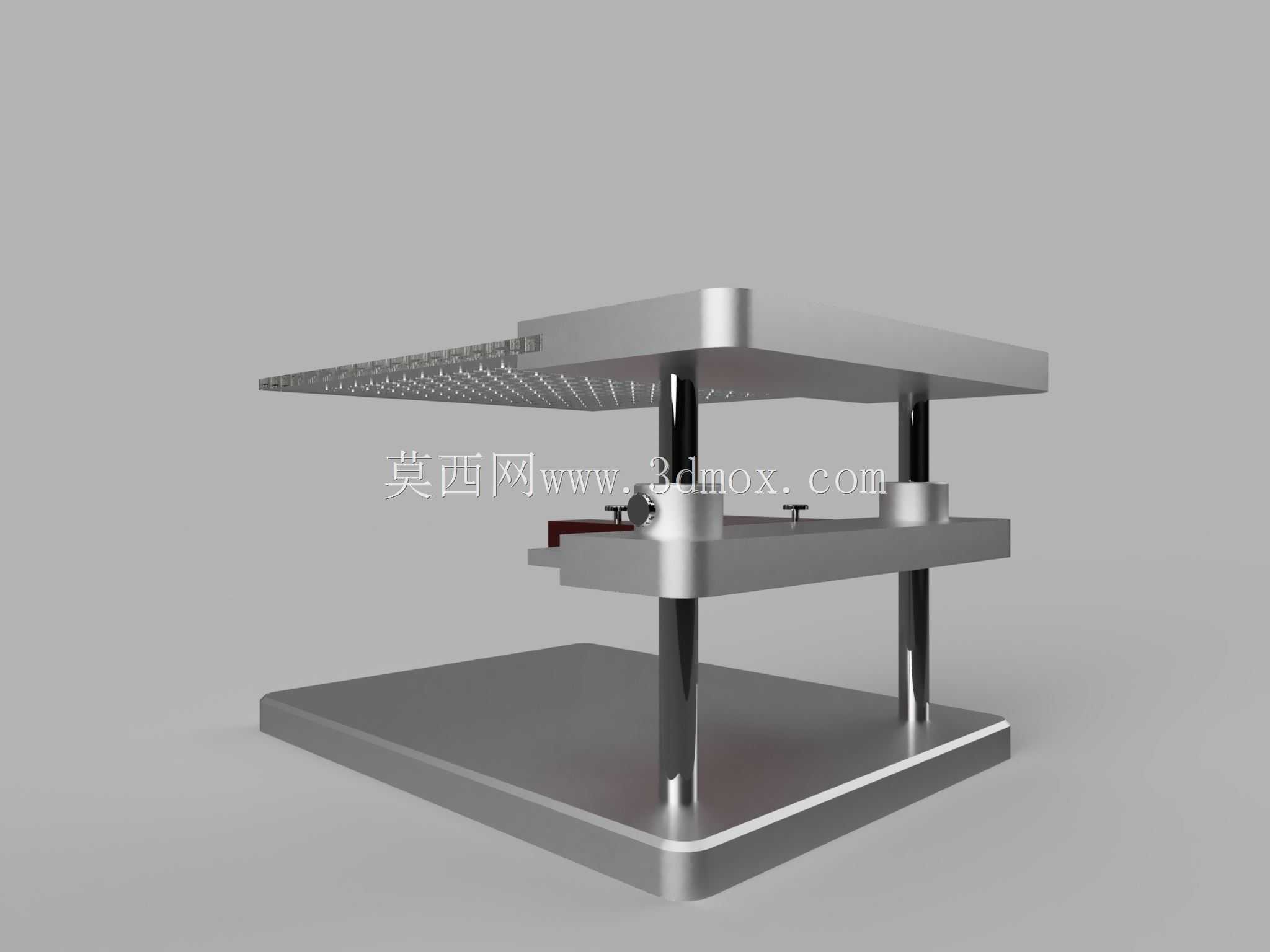

这款BDM定位框架主要应用于汽车电子电控单元的程序读写、参数标定与故障诊断作业场景，是ECU维修调校、动力升级、数据恢复作业中不可或缺的配套夹持定位工装，能够适配市面多数采用BDM通信协议的车载电控单元，解决传统手工接线对位不准、针脚偏移短路、操作过程中电路板移位导致的读写失败甚至硬件损坏的痛点。框架整体采用上下双层板式结构设计，下层为平整的承载基座，提供稳定的放置支撑面，作业时可将待处理ECU电路板平稳放置于基座平面，无需额外粘接或捆绑固定；中层为带密集针孔阵列的定位板，针孔排布严格对应ECU电路板上BDM通信触点的标准间距，探针穿过针孔即可精准抵靠在对应通信触点上，完全避免人工对位的偏差，保证每个触点的接触压力均匀稳定，不会出现虚接、错接问题；上层为可升降的压板结构，通过两侧的导向立柱实现垂直方向的平顺滑动，下压后可将探针阵列牢牢压合在电路板触点上，配合侧边的锁紧结构可保持恒定的压合力度，全程无需人工持续按压，操作人员可腾出双手完成程序读写设备的连接与操作。设计过程中充分考虑了不同型号ECU的尺寸差异，定位板的针阵覆盖了主流ECU的BDM触点分布范围，基座预留了足够的放置空间，可容纳长宽尺寸在15cm以内的各类ECU电路板，导向立柱的有效升降行程达到5cm，能够适配不同厚度的电路板与探针组合，安装边界宽松，无需针对单一型号ECU定制专属治具。框架整体采用金属材质加工，结构刚性充足，长期使用不会出现形变导致的定位精度下降，所有接触边缘均做了倒角处理，取放电路板时不会刮伤PCB板与表面电子元件，导向部位配合顺滑，升降过程无卡滞，压合力度适中，既保证触点接触可靠，又不会因压力过大压损电路板上的贴片元件。在实际作业中，使用该框架可大幅提升BDM读写操作的成功率，将单块ECU的接线对位时间从数分钟缩短至十几秒，同时降低因操作失误导致的ECU硬件损坏风险，适合汽车电子维修店、ECU调校工作室、汽车电控研发测试场景长期高频使用。
