铝型材加工用全参数化台夹定位工装

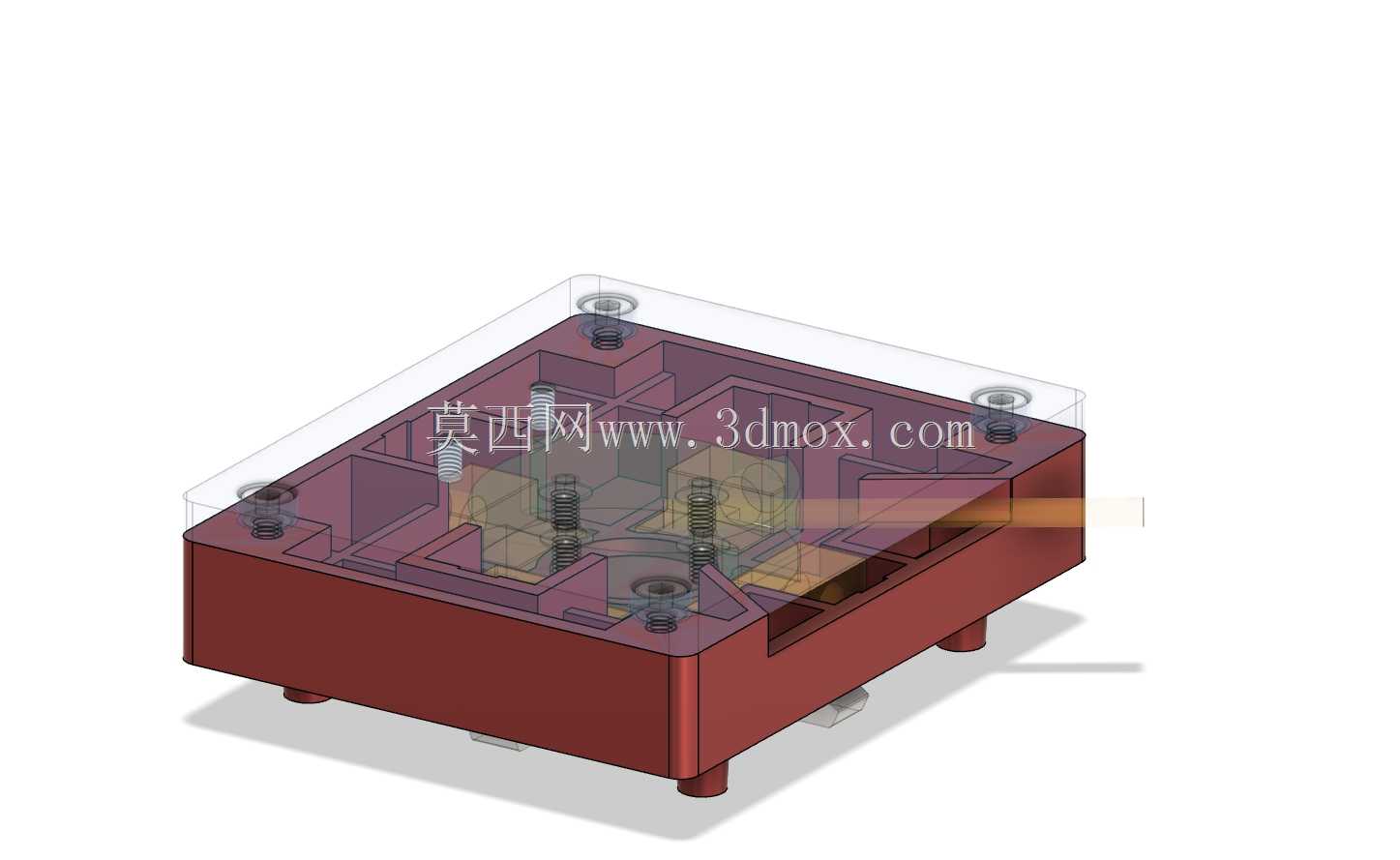

这款台夹主要面向铝型材加工、装配环节的定位夹持场景，在工业铝型材框架搭建、型材端面铣削、孔位加工、组件预装等作业中，能够为待加工铝型材提供稳定的装夹支撑，避免加工过程中型材移位、晃动导致的加工精度偏差，也可作为小型装配工位的快速固定夹具，适配多规格常规工业铝型材的装夹需求。从实际功能来看，该台夹采用下沉式腔体布局，上盖设置透明防护观察层，既可以直观查看内部夹持组件的工作状态，也能阻挡加工过程中产生的铝屑飞溅进入夹具体内部，降低日常维护清理的频次。底部设置四个等高支撑脚，能够平稳放置在常规工作台面上，无需额外打孔固定即可快速投入使用，适配临时加工工位、流动装配线的快速部署需求。设计层面采用全参数化设计思路，所有夹持行程、安装孔位、腔体尺寸都设置了可调整的参数关联，当需要适配不同截面规格的铝型材时，只需修改对应参数即可快速生成适配的夹具体模型，无需重新从零开始绘制结构，大幅缩短了不同规格夹具的设计迭代周期。内部夹持组件采用弹性预压结构，配合周向分布的锁紧螺栓，能够在装夹时对铝型材形成多点均匀施压，避免单点夹持力过大造成铝型材表面压痕、变形，同时保证夹持力足够抵抗加工过程中的切削力、装配敲击力，不会出现型材松脱的问题。外形尺寸方面，夹具体整体采用方正的盒式结构，长宽尺寸控制在小型工作台可容纳的范围内，高度适配常规人工操作的作业高度，上盖的锁紧螺栓全部设置在腔体边缘位置，操作时不会与内部装夹的型材产生干涉，安装边界预留了足够的扳手操作空间，无需特殊工具即可完成锁紧、松脱操作，日常使用门槛较低。夹具体的侧边设置了型材避让槽，装夹长尺寸铝型材时，型材可以从避让槽穿出，不受夹具体自身长度的限制，能够适配不同长度的铝型材装夹需求，拓展了工装的适用范围。
