多挡位集成式机械变速传动结构

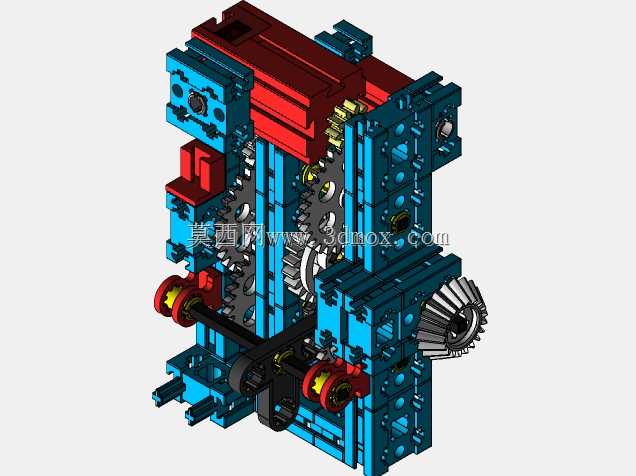

该变速传动结构主要面向中小功率动力传输场景，可适配小型工程机械、农用作业设备、专用作业车辆以及非标自动化生产线的动力调速需求，核心作用是在动力输入转速固定的前提下，通过不同齿数齿轮副的啮合切换，为输出端提供多挡位的转速与扭矩匹配方案，满足不同作业工况下的动力输出要求，比如重载作业时切换低挡位放大输出扭矩，轻载高速移动时切换高挡位提升输出转速，兼顾作业效率与动力性能。整套结构采用模块化集成设计思路，将多组不同传动比的齿轮副、换挡拨叉组件、输入输出轴系、支撑壳体以及末端锥齿轮换向结构整合为统一整体，输入轴端可直接对接柴油发动机、伺服电机等常见动力源，末端的锥齿轮结构可实现动力的直角转向输出，无需额外加装换向传动组件，能够有效压缩整套动力传输系统的安装空间，适配布局紧凑的设备安装舱位。设计过程中充分考虑了传动稳定性与安装维护便利性，两侧的蓝色支撑壳体采用多层板叠合定位结构，每根传动轴的两端都配置了对应轴承安装位，能够为齿轮啮合提供足够的支撑刚度，避免高速重载传动下出现轴系挠曲变形导致的打齿、异常磨损问题；换挡拨叉组件布置在结构外侧的易操作位置，可通过连杆对接手动换挡杆或者电控换挡执行机构，无需拆解主体壳体即可完成换挡动作的调试与维护。整套结构的安装边界规整，主体为近似长方体的集成结构，输入轴、输出轴的伸出位置与安装法兰面都做了标准化定位设计，安装时可直接通过壳体上预留的螺栓孔固定在设备的机架安装位上，不需要额外设计复杂的转接支架；齿轮副全部采用直齿圆柱齿轮搭配末端锥齿轮的组合，传动效率高、加工难度低，后期替换磨损配件的成本更低，同时壳体上预留了足够的润滑油道与观察窗口，能够方便日常运维时检查齿轮啮合状态、补充润滑油脂，延长整套传动结构的使用寿命。在实际应用中，该结构可根据配套设备的具体动力参数调整齿轮模数与齿比范围，不需要大幅改动主体安装尺寸即可适配不同功率等级的动力源，能够大幅降低非标设备动力系统的设计周期与加工成本。
