带耳式螺旋弹簧液压阻尼减震器结构设计

这款减震部件主要应用于非独立悬挂结构的轻型代步车辆、小型山地越野设备以及低速工业巡检代步载具的行走系统中，核心作用是过滤行驶过程中路面传递的颠簸冲击，吸收弹簧往复回弹产生的多余震荡能量，避免载具在起伏路面出现持续的弹跳晃动，保障行驶过程中车架的姿态稳定，同时降低颠簸对车架上搭载的精密部件、驾乘人员的冲击影响。

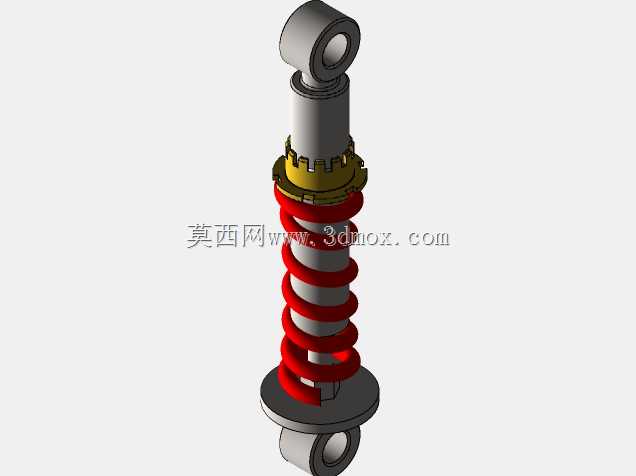

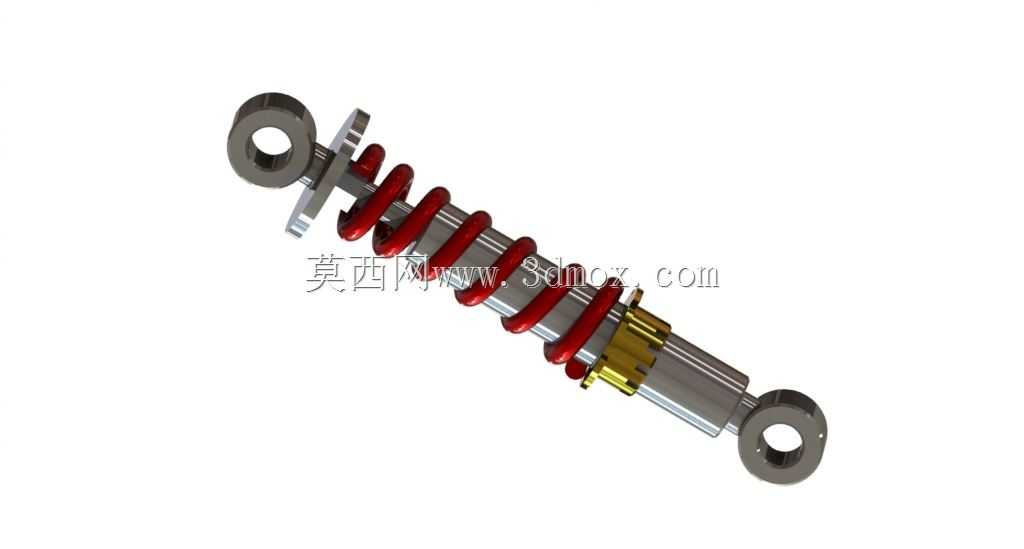

从功能特性来看，该减震器采用螺旋弹簧与液压阻尼筒同轴集成的结构设计，外置的红色螺旋弹簧承担主要的垂直载荷支撑作用，能够根据承载重量产生对应的弹性形变，缓冲路面传来的瞬时刚性冲击；内部的液压阻尼结构则通过油液在阻尼孔间的流动产生阻尼力，约束弹簧的无规则往复运动，将冲击产生的动能转化为热能散出，避免弹簧反复弹跳带来的行驶不稳问题。两端的环形吊耳结构采用铰接式安装设计，能够在悬挂摆动过程中自适应调整安装角度，避免部件承受额外的弯曲应力，延长整体使用寿命。

在设计思路上，这款减震器优先考虑了安装通用性与维护便捷性，弹簧与阻尼筒采用分体可拆分的装配结构，后期可根据实际承载需求更换不同刚度的弹簧，或是对阻尼筒进行密封件更换维护，无需整体报废替换；中部的金色调节环结构可用于调整弹簧的预紧压力，适配不同的空载、满载载荷场景，满足不同使用场景下的减震软硬需求。外露的金属部件均做了防锈镀层处理，能够适应户外多尘、遇水的使用环境，降低锈蚀卡滞的风险。

从安装边界来看，该减震器两端吊耳的铰接孔为等直径通用规格，适配多数轻型载具的悬挂安装销轴尺寸，整体安装长度处于同级别减震器的常规适配区间，无需对原有车架悬挂结构做大幅改动即可完成替换安装；整体径向尺寸紧凑，不会在悬挂上下摆动过程中与周边的车架结构、车轮部件产生运动干涉，适配轮距较窄的小型载具安装空间要求。在实际使用中，该减震器能够有效应对碎石路面、轻微起伏非铺装路面的冲击，在保障承载能力的同时提供适中的减震舒适度，既不会因为刚度过大导致颠簸感强烈，也不会因为刚度过小出现过弯侧倾过大、支撑不足的问题。
