卧式壳管式列管换热设备结构设计

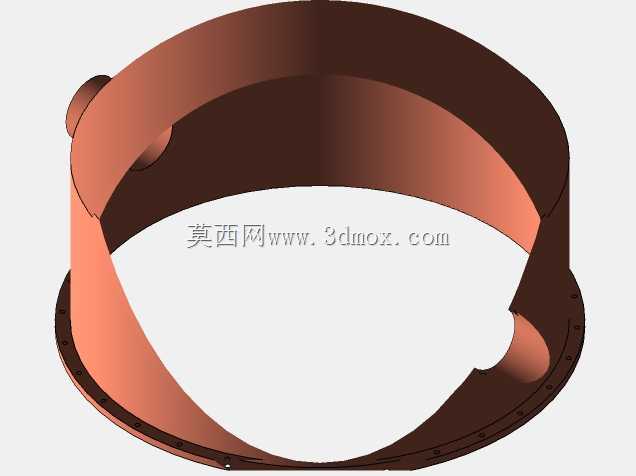

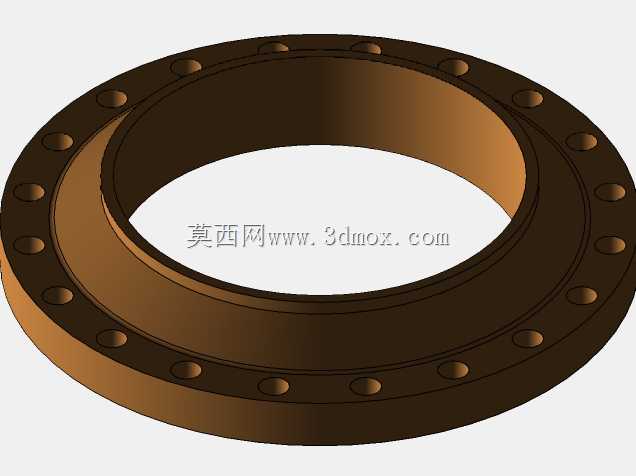

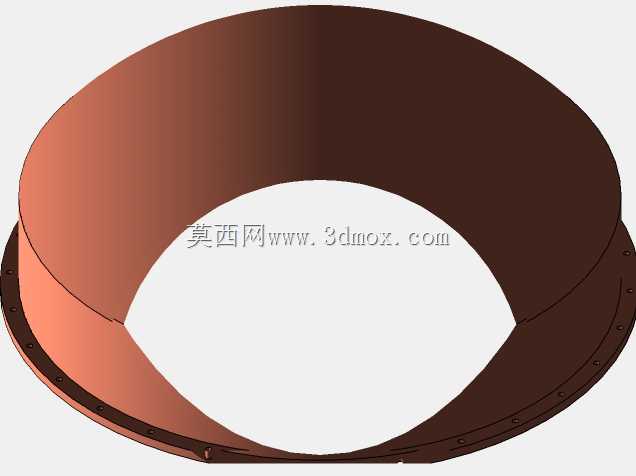

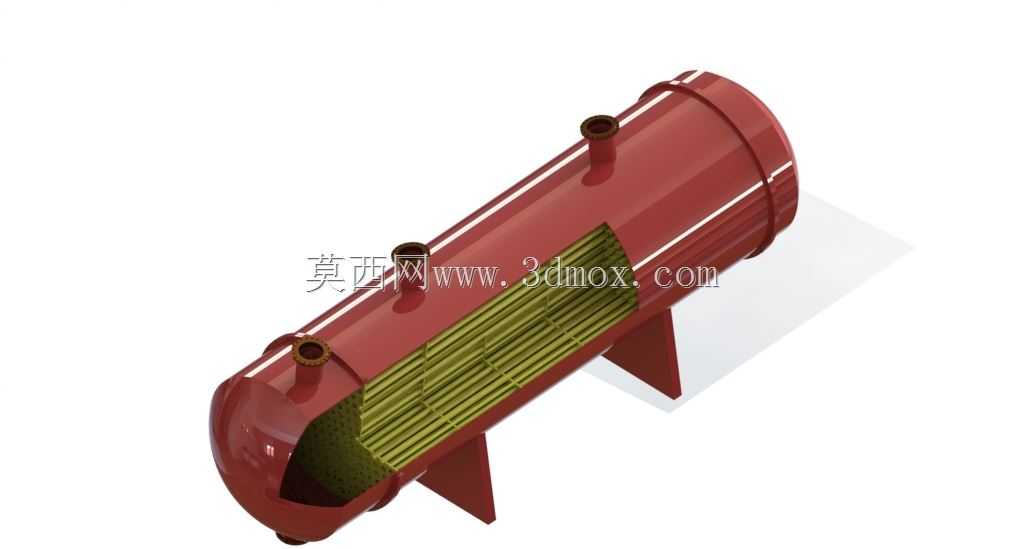

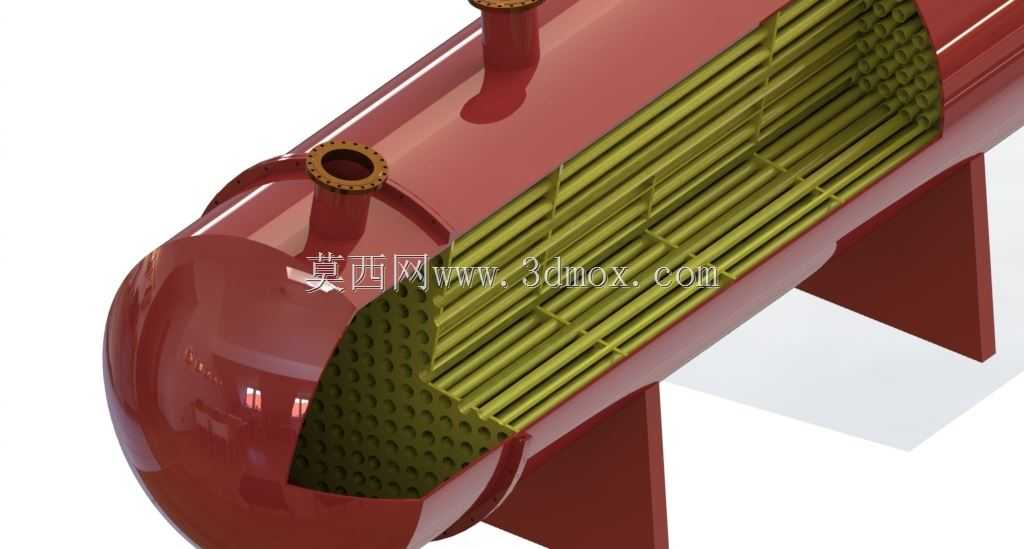

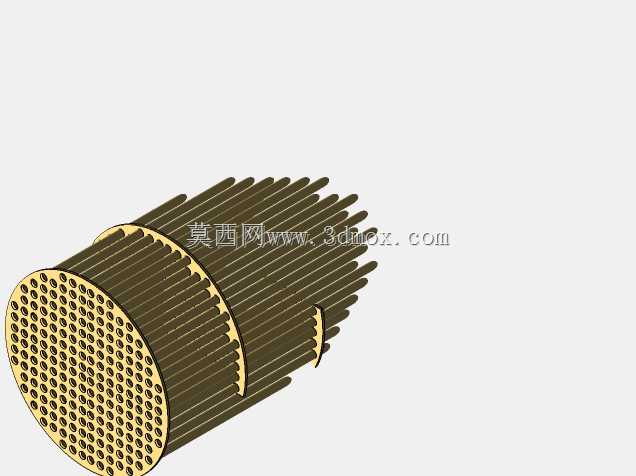

该款卧式壳管式换热设备是工业热交换场景中应用极为广泛的通用传热设备，可适配化工、暖通、能源、食品加工等多领域的冷热介质换热需求，既可以作为液-液换热单元完成不同温度液态介质的热量传递，也可适配汽-液换热工况实现蒸汽冷凝、液体加热或冷却等工艺目标，在集中供热系统的汽水换热站、化工生产流程的物料冷却/预热工段、制冷系统的冷凝器与蒸发器单元、空压机系统的后冷却环节都能见到这类设备的身影。设备采用经典的卧式单壳程多管程结构布局，外部为承压圆筒形壳体，两端配置标准椭圆封头，壳体底部设置两个鞍式支撑支座，可直接固定在混凝土基础或钢制设备机架上，安装时需预留两端封头的拆卸空间，方便后期对内部管束进行检修、清洗与更换；壳体顶部均匀布置三个管嘴接口，分别对应壳程介质的进出与排气、排液功能，壳体侧面预留的接管可适配温度、压力检测仪表的安装需求，方便运行过程中实时监控工况参数。内部核心传热部件为规则排列的换热管束，管束通过两端管板与壳体固定，管程介质从封头侧的接口进入，在换热管内部流动完成热量传递，壳程介质则在壳体内部、换热管外侧的空间流动，通过折流板引导流向提升湍流程度，大幅强化传热效率，折流板的间距经过合理设计，既可以保证壳程介质的流速处于合理区间，避免流动阻力过大造成能耗升高，也能对换热管束形成有效支撑，防止设备运行过程中管束因流体冲击产生振动损坏。设计过程中充分考虑了不同工况的适配性，壳体壁厚根据常规承压等级做了标准化选型，换热管与管板的连接采用可靠的胀接加焊接结构，避免不同温度介质运行时因热胀冷缩出现接口泄漏问题，鞍式支座的位置设置符合卧式压力容器的受力分布要求，可有效降低壳体的弯曲应力，保证设备长期运行的结构稳定性。设备的整体外形为卧式长圆柱结构，安装边界需考虑接管的操作空间、管束抽出的检修长度，整体布局紧凑，占地面积小，相比立式同规格换热设备拥有更低的安装高度要求，适配更多厂房的空间布置条件。
